自动水力控制阀的启闭是依靠所输送介质压力及其在活塞缸内的压力差来进行的。动作时间受外控组件中调节阀控制。阀的启闭由大小阀板完成,大阀板起快开、快关作用,小阀板起缓开、缓闭功能。值得注意的是大阀板的开启受小阀板的控制,只有当小阀板动作后,大阀板才能动作。
启泵后介质通过外控部件进入活塞缸下腔,活塞上移带动小阀板上升,解除对大阀板的轴向约束,大阀板在进口介质压力作用下打开。
当进口压力消失时,大阀板在阀出口端介质压力以及自重作用下迅速下降实现快关,截住大部分流体。同时活塞缸上腔压力推动活塞下降,实现小阀板的缓闭。由于外控回路中分别装有调节阀,因此可调节活塞缸内活塞上下运动速度,从而实现阀板缓开和缓闭过程的调节。
通过改变外控组件中调节阀的开度,可以调节阀门启闭的时间;过滤器具有逆向自清洗功能,大大提高了产品工作的可靠度和产品使用寿命。

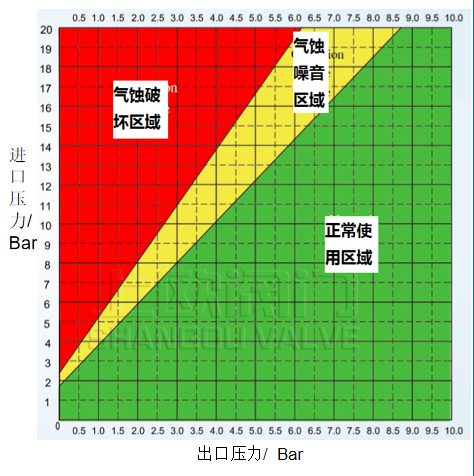

注意!当进出口压力比很大时,主阀开度比较小,通过阀座的水流速度将会很大,高速水流冲击阀座与阀体内腔,此时将会产生严重的气蚀破坏。同时会产生抖动和噪音。下图绿色区域为阀门可以安全工作的区域。因此建议客户根据下表选用进出口压力范围。
