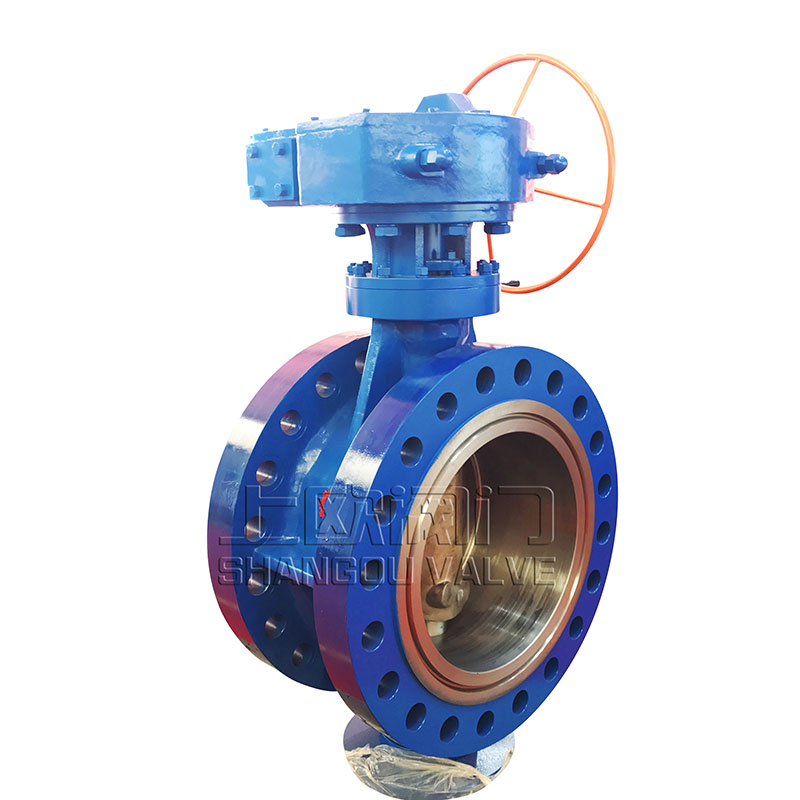

双向金属密封旋球阀

  • 产品简述:

    双向金属密封旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成,其即拥有球阀优越的密封,可调节,使用温度高,寿命长的实用优势,又具备蝶阀体积小,重量轻的结构优势.


    更新时间:2022-12-10 19:07:19
    浏览次数:1656
产品简介

GWXDF型双向金属密封旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成,其即拥有球阀优越的密封、可调节、使用温度高、寿命长的实用优势,又具备蝶阀体积小、重量轻的结构优势,其实质为蝶式结构偏心半球阀,其安装优越于半球阀和固定球阀。密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封,从而实现了流体切断。在水泵停止运转,管道出水压力高于进水压力的情况下,正确使用旋球阀能够有效的阻止回水倒流,这也是蝶阀和半球阀不具备的功能。


GWXDF型双向金属密封旋球阀在正副两个密封面上可根据不同的硬度需要运用超音速等离子喷涂、真空保护渗复堆等先进工艺形成马氏体不锈钢、奥氏不锈钢、硬质合金等梯度功能材料。能自动对正中心(自适应),自动越程补偿磨损,自动加以极高密封比压,瞬间关闭、瞬间打开密封副间无摩擦,打开时阀芯投影不断膨胀并前进,结构短、体积小可制造大口径、超大口径、特大口径的阀门,运输、安装、维护检修方便、运行可靠等一系列优点,成为阀门行业的一次重大的技术革命。该阀以其优越的性价比,必将引起管网阀门的变革,它使得普通管网特别是水系统管网也能以中低档价格享受火电、燃气等高端系统同等的高性能、高品质产品成为现实。


凡水泵出口端、管网系统、回收系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向流阀门,本阀门广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

原理介绍

主要类型:本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于压力气源和压力液源的场合。

驱动方式

手动

蜗杆

气动

液动

电动

型号

GWXDF207

GWXDF3207

GWXDF6207

GWXDF7207

GWXDF9207

型号

GWXDF204

GWXDF3204

GWXDF6204

GWXDF7204

GWXDF9204



工作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是

阀芯三次曲面的切面(见图),因而其结合十分完美。有适应(中心自动定位重合)和补偿磨损功能。因

为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果,其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。(见图)

GWXDF(3 6 9) 旋球阀 主要连接尺寸PN 1.0MPa

公称通径

DN(mm)

L(mm)

D1

D2

D3

C

t

Z-φd

Z-M

50

108

150

160

125

100

16

3

4-18

4-16

65

112

170

180

145

120

18

3

4-18

4-16

80

114

180

195

160

135

18

3

4-18

4-16

100

127

190

215

180

155

20

3

8-18

8-16

125

140

200

245

210

185

22

3

8-18

8-16

150

140

210

280

240

210

22

3

8-23

8-20

200

152

230

335

295

265

22

3

8-23

8-20

250

165

250

390

350

320

24

3

12-23

12-20

300

178

270

440

400

368

26

4

12-23

12-20

350

190

290

500

460

428

26

4

16-23

16-20

400

216

310

565

515

482

26

4

16-25

16-22

450

222

330

615

565

582

26

4

20-25

20-22

500

229

350

670

620

585

28

4

20-25

20-22

600

267

390

780

725

685

28

5

20-30

20-27

700

292

430

895

840

800

30

5

24-30

24-27

800

318

470

1010

950

905

32

5

24-34

24-30

900

330

510

1110

1050

1005

34

5

28-34

28-30

1000

410

550

1220

1160

1115

34

5

28-34

28-30

1200

470

630

1450

1380

1325

38

5

32-41

32-36

GWXDF(3 6 9) 旋球阀 主要连接尺寸PN 1.6MPa



公称通径

DN(mm)

L(mm)

D1

D2

D3

C

t

Z-φd

Z-M

50

108

150

160

125

100

16

3

4-18

4-16

65

112

170

180

145

120

18

3

4-18

4-16

80

114

180

195

160

135

20

3

8-18

8-16

100

127

190

215

180

155

20

3

8-18

8-16

125

140

200

245

210

185

22

3

8-18

8-16

150

140

210

280

240

210

24

3

8-18

8-16

200

152

230

335

295

265

26

3

8-23

8-20

250

165

250

405

335

320

30

3

12-23

12-20

300

178

270

460

410

375

30

4

12-25

12-22

350

190

290

520

470

435

34

4

12-25

12-22

400

216

310

580

525

485

36

4

16-30

16-27

450

222

330

640

585

545

40

4

20-30

20-27

500

229

350

705

650

608

44

4

20-34

20-30

600

267

390

840

770

718

48

5

20-41

20-36

700

292

430

910

840

788

50

5

24-41

24-36

800

318

470

1020

950

898

52

5

24-41

24-36

900

330

510

1120

1050

998

54

5

28-41

28-36

1000

410

550

1255

1170

1110

56

5

28-48

28-42

1200

470

630

1485

1390

1288

58

5

32-54

32-48



GWXDF(3 6 9) 旋球阀 主要连接尺寸PN 2.5MPa

公称通径

DN(mm)

L(mm)

D1

D2

D3

C

t

Z-φd

Z-M

50

108

150

160

125

100

20

3

4-18

4-16

65

112

170

180

145

120

22

3

8-18

8-16

80

114

180

195

160

135

22

3

8-18

8-16

100

127

190

230

190

160

24

3

8-23

8-20

125

140

200

270

220

188

28

3

8-25

8-22

150

140

210

300

250

218

30

3

8-25

8-22

200

152

230

360

310

278

34

3

12-25

12-22

250

165

250

425

370

332

36

3

12-30

12-27

300

178

270

485

430

390

40

4

16-30

16-27

350

190

290

550

490

448

44

4

16-34

16-30

400

216

310

610

550

505

48

4

16-34

16-30

450

222

330

660

600

555

50

4

20-34

20-30

500

229

350

730

660

610

52

4

20-41

20-36

600

267

390

840

770

718

56

5

20-41

20-36

700

292

430

955

875

518

60

5

24-48

24-42

800

318

470

1070

990

930

64

5

24-48

24-42

900

330

510

1180

1090

1025

66

5

28-54

28-48

1000

410

550

1305

1210

1140

68

5

28-58

28-52

1200

470

630

1525

1420

1350

72

5

32-58

32-52

技术性能规范

表1 产品性能规范



公称通径

(mm)



公称压力

(Mpa)

试验压力(Mpa)



适用温度

  (℃)





适用

   介质

壳体强度

试验

  水压密

封试验

 低压密封试验



DN50

~2000

 mm

0.6

0.9

0.66

0.6



未注明为0~80℃可生产0~200℃



清水、

污水、

油品等

1.0

1.5

1.1

0.6

1.6

2.4

1.76

0.6

2.5

3.75

2.76

0.6

4.0

6.0

4.4

0.6







表2 制造标准规范

标准内容

标准号

标准名称



法兰标准

GB/T79.1-94

整体钢制管法兰

GB/T17241.6-1998

      整体铸铁管法兰

结构长度标准

GB/T1221-2005

金属阀门 结构长度



压力试验标准

GB/T13927-1992

通用阀门 压力试验

JB/T9092-1999

阀门的试验检验



结构设计标准

GB/T12237-1989

通用阀门法兰和对焊连接钢制球阀

GB/T12238-1989

通用阀门法兰和对夹连接蝶阀

使用材料标准

GB/T12226-1989

通用阀门灰铸铁件技术条件

GB/12227-1989

通用阀门球墨铸铁技术条件

GB/T12229-1989

通用阀门碳素铸件技术条件

GB/T12230-1989

通用阀门奥式体钢铸件技术条件

安装须知

1、阀门前后1DN长度内的管道上不能有缩径、弯管、波纹管等;
2、如果本阀门前后紧凑着安装蝶阀、液力自动阀、蝶式止回阀或其它阀门,相邻两阀之间相隔直管段为不小于1DN的距离;
3、阀板在装配、安装、运输、维护检修或拆开时,要注意不能碰密封面,要采取严格的保护措施;
4、在装配、运输、安装、保管时阀板要呈关闭状态;
5、如有必要需拆开时,注意不要损坏轴套,防止圆锥或平键丢失,轴套和其它配件的散失;
6、装配、安装、维护检修完毕要清除干净阀门内及管道的金属屑、焊渣、污物、杂质,堆焊的密封面要抹拭干净;
7、无论卧式安装或立式安装,当无法确定流道方向时,阀门安装前,将阀板背面朝进水方向。
8、长期不使用请用黄油涂复密封面或油纸、蜡纸覆盖密封面。

实物展示
