双向硬密封旋球阀

产品简述：
双向硬密封旋球阀不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。采用半球阀的原理，蝶式结构外形，系蝶式偏心半球阀，从而具有：体积小、重量轻的特征；并具有：双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能，因此，性价比远高于半球阀。

更新时间：2023-04-11 10:42:11
浏览次数：1843

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述与用途
工作原理
性能规范
性能规范
结构及工作原理
主要功能
产品实物图展示

产品概述与用途

双向流硬碰硬密封旋球阀是上欧阀门有限公司多年来在阀门设计制造、使用维护的经验积累上根据市场需求开发出来的专利产品。该阀不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。采用半球阀的原理，蝶式结构外形，系蝶式偏心半球阀，从而具有：体积小、重量轻的特征；并具有：双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能，因此，性价比远高于半球阀。
可广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合，可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。在双向流系统中该阀门一台相当于两台普通单向密封阀门。

工作原理

1、主要类型：本阀门的主要类型有：蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。
2、工作原理：双向流阀门的最主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座向后移动，阀座密封面紧贴阀板密封面传递压力，使之密封良好。

性能规范

公称通径（mm）	公称压力(MPa)	试验压力(MPa)			适用温度(℃)	适用介质
		壳体强度试验	正向密封试验	反向密封试验
DN50～500	1.0	1.5	1.1	1.1	未注明为80℃以下，可生产200℃ 以下	清水、污水、油品等
	1.6	2.4	1.76	1.76

性能规范

表1 产品性能规范

公称通径（mm）	公称压力（Mpa）	试验压力（Mpa）			适用温度（℃）	适用介质
公称通径（mm）	公称压力（Mpa）	壳体强度试验	水压密封试验	低压密封试验	适用温度（℃）	适用介质
DN50 ~2000 mm	0.6	0.9	0.66	0.6	未注明为0~80℃可生产0~200℃	清水、污水、油品等
	1.0	1.5	1.1	0.6
	1.6	2.4	1.76	0.6
	2.5	3.75	2.76	0.6
	4.0	6.0	4.4	0.6

表2 制造标准规范

标准内容	标准号	标准名称
法兰标准	GB/T79.1-94	整体钢制管法兰
法兰标准	GB/T17241.6-1998	整体铸铁管法兰
结构长度标准	GB/T1221-2005	金属阀门结构长度
压力试验标准	GB/T13927-1992	通用阀门压力试验
压力试验标准	JB/T9092-1999	阀门的试验检验

结构设计标准	GB/T12237-1989	通用阀门法兰和对焊连接钢制球阀
结构设计标准	GB/T12238-1989	通用阀门法兰和对夹连接蝶阀
使用材料标准	GB/T12226-1989	通用阀门灰铸铁件技术条件
	GB/12227-1989	通用阀门球墨铸铁技术条件
	GB/T12229-1989	通用阀门碳素铸件技术条件
	GB/T12230-1989	通用阀门奥式体钢铸件技术条件

结构及工作原理

主要类型：本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于压力气源和压力液源的场合。

驱动方式	手动	蜗杆	气动	液动	电动
型号	GWXDF207	GWXDF3207	GWXDF6207	GWXDF7207	GWXDF9207
型号	GWXDF204	GWXDF3204	GWXDF6204	GWXDF7204	GWXDF9204

工作原理：阀芯的密封面为三次曲面，阀座的密封面为1次圆锥面。在密封点处，阀座面实际上是

阀芯三次曲面的切面（见图），因而其结合十分完美。有适应（中心自动定位重合）和补偿磨损功能。因

为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果，其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。

主要功能

凡水泵出口端、管网系统、回收系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向流阀门，本阀门广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

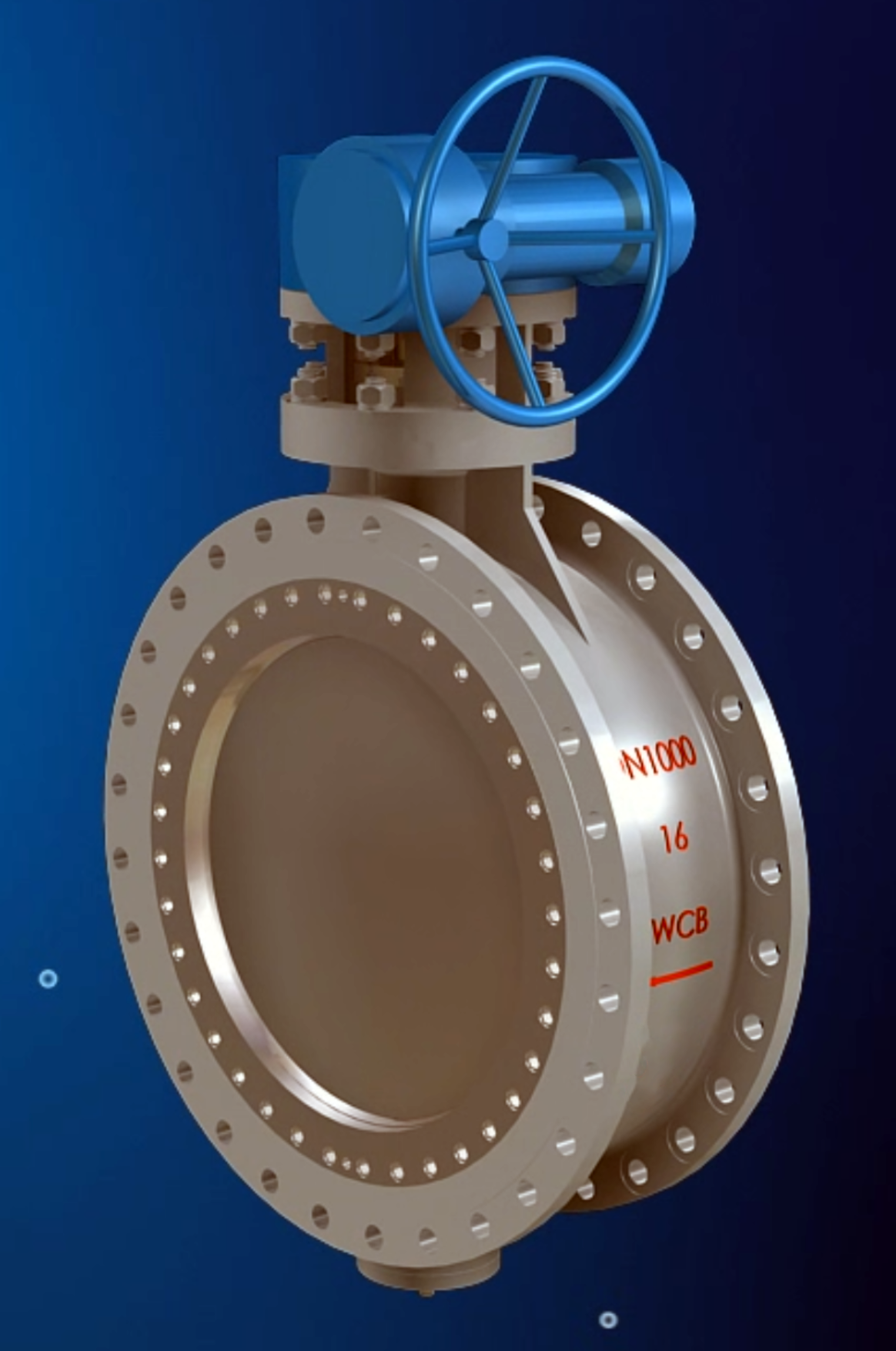

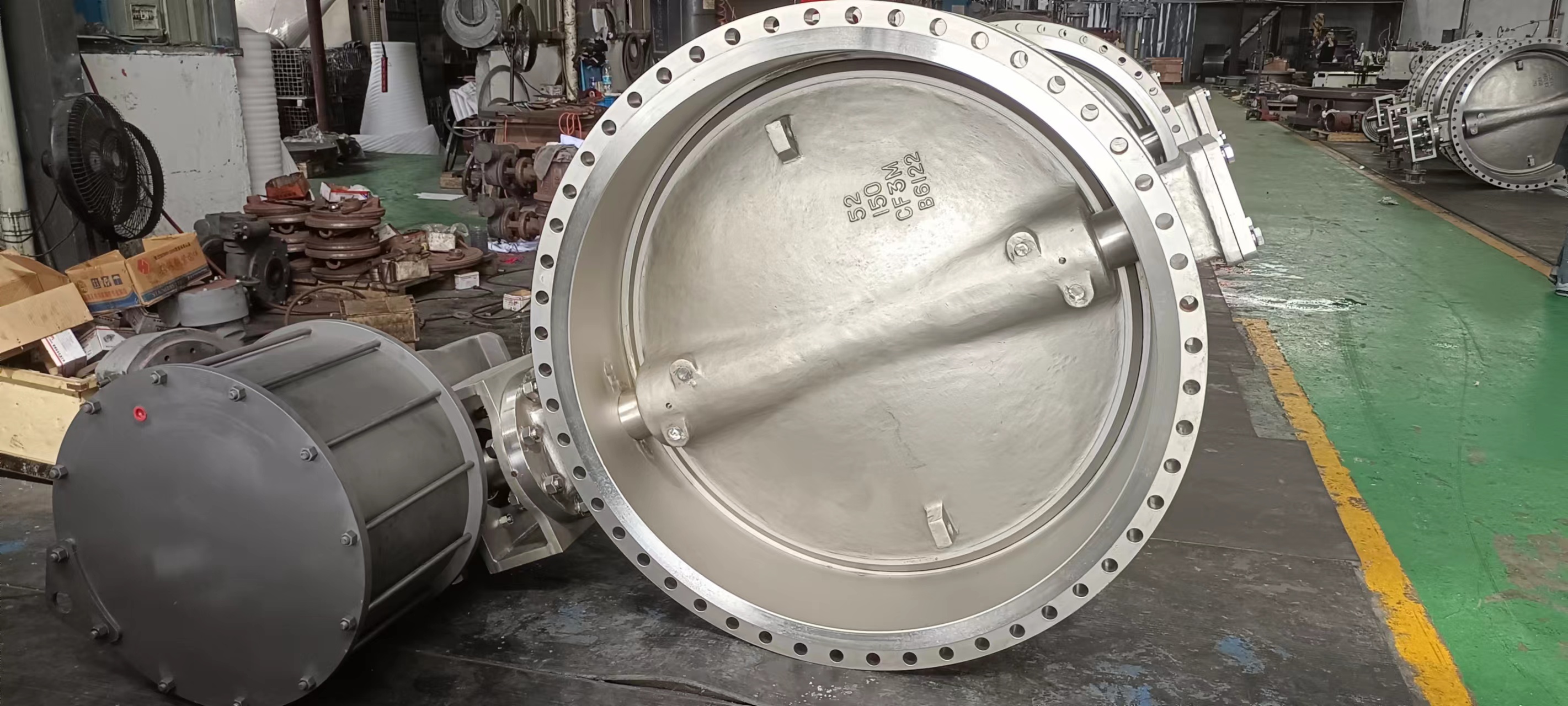

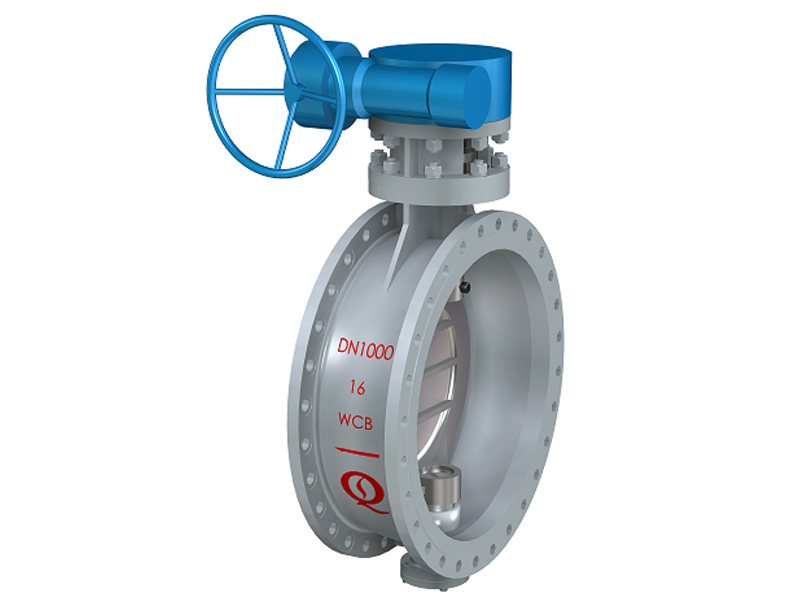

产品实物图展示

双向硬密封旋球阀
