电动调流调压阀的结构设计和工作原理分析
更新日期:2021-09-14 10:00:35    点击:9次

  电动调流调压阀为活塞式结构,应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。
  它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻,驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。全关漏量为零,可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。可以卧式安装,也可以立式安装。

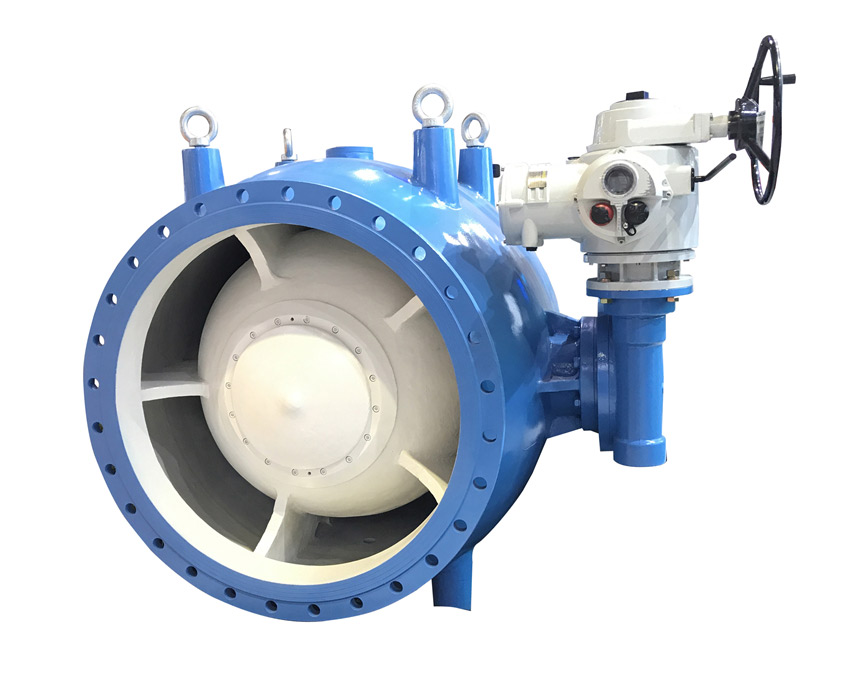

  电动调流调压阀主要有阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、锥销、轴承和操作机构等零部件组成,通过曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动,在活塞前后移动的过程中,通过改变活塞与阀座之间的流通面积来实现流量调节及压力控制。
  水流从轴向弧状进入阀体,阀内的流道为轴对称形,流体流过时不会产生紊流。无论活塞运动到任何位置,阀腔内无论任何位置的水流断面均为环状,在出口处向轴心收缩,从而达到防气蚀,避免因节流而可能产生的气蚀对阀体和管道的破坏。
  希望上述内容能够帮助大家更好的了解本阀门。
