调流阀的各个部件都起到了重要作用
更新日期:2022-03-25 11:58:31    点击:64次

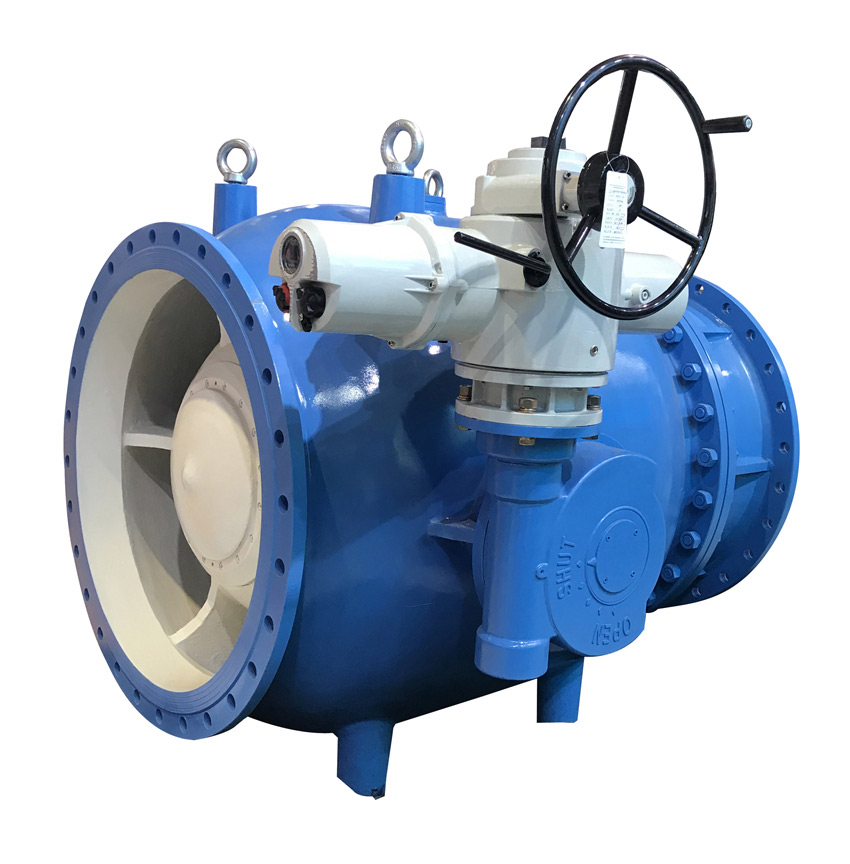

  调流阀主要由阀体、活塞、活塞导轨、内置曲柄滑块机构、密封件、内部零件等组成。曲柄滑块用来带动活塞运动,在内部形成一个轴对称的环形流道阀体,并有效控制通流面积,从入口到出口形成断面递减的流道,使流体的流速逐渐增大,并通过孔沿圆周方向射流碰撞沿管道中心方向形成,达到消能减压和调节流量的目的。


  让我们仔细看看调流阀的工作原理:
  它的启闭部分为圆柱形活塞设计,当阀门打开时,圆柱活塞不会受到流体的盲板力的影响,操作扭矩会大大降低。其扭矩值仅为传统闸阀或蝶阀的扭矩值,扭矩值的三分之一到五分之一。活塞启闭部分在曲柄滑块机构的驱动下作直线运动,阀门的流量系数与阀门开度的关系近似为线性函数(linear)。不锈钢活塞在铜合金导轨的引导下做轴向运动,这两种材料的结合防止了流入其中的泥沙在它们之间堆积,进一步降低了阀门的操作扭矩。
  扇叶环是阀门中的导流元件,具有均等分布的导叶。当流体流经阀门时,上游的流体将被迫分裂成许多细小的水流,这些水流以涡流的形式流出并被引导至管道中心,从而避免了气蚀等现象的发生。由于空化气泡不稳定而崩塌,它们在管道中心而不是管壁表面崩塌,因此可以避免空化对管道的破坏。当水流被截断或阻塞时,水流通过一小块通过区域,其速度会增加,压力会降低,这样当水压下降到蒸发水以下时压力,气泡也会蒸发。
  气缸是从活塞延伸出来的带孔零件,凹槽的大小可以根据不同的工况设计。当水流过时,会被节流成许多高速流体,这些流体向流道中心喷出并相互碰撞。由于空化现象被控制在流道的中心,其能量会通过管道中心相互抵消或逐渐衰减,从而不会对管道造成振动或空化损坏。流体的速度能(动能)通过活塞阀后转化为压力能,压力能可以沿直线方向破坏产生的空化气泡,从而保护流体对管道的破坏作用。
