简述0.3秒快关阀的各组成结构所起到的作用
更新日期:2022-04-14 11:56:35    点击:102次

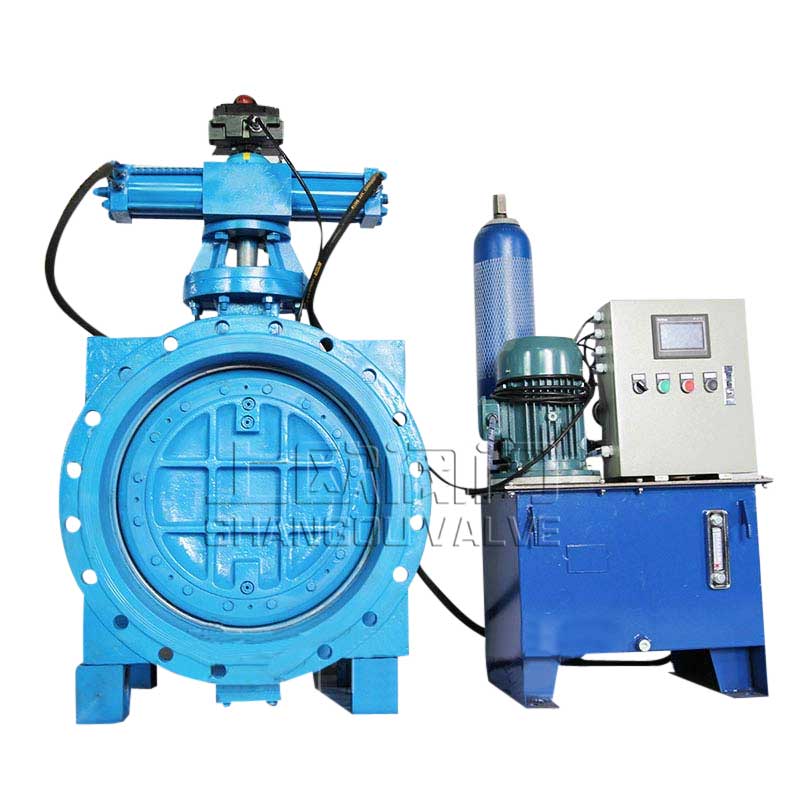

  0.3秒快关阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备,配备电动、气动、电液动推杆作为驱动装置,是控制流量大小、切断迅速的理想设备,广泛适用于冶金、矿山、建材、粮食、化工等行业。


  今天小编要与大家分享的是0.3秒快关阀的各组成结构:
  1、液压执行器
  液压执行器由一个集成式液压控制系统,由动力油源、蓄能器、控制阀块、油缸等组成,执行器的液压油缸输出为直行程,油缸活塞与机械转换机构的齿条通过螺纹连接在一起。
  2、机械转换机构
  机械转换机构由一条齿条、齿轮传动机构组成,由它把液压油缸的直行程输出转换为角行程输出。机械转换机构通过法兰与阀门本体连接起来,其内的齿轮直接与蝶阀的驱动相连,带动蝶阀阀板执行各种动作,从而实现执行器对蝶阀的控制,完成快关等各种动作功能。
  3、阀门
  阀门具有良好的严密性、零泄漏、无卡涩、寿命厂、力矩小。为保证阀门运行的安全性和可靠性,与电液控制快速关断装置配套的阀门,应选用优良三偏心金属密封蝶阀。有多种进口和国产阀门可选。
  4、电气控制系统
  电气控制部分由操作单元、控制器、显示和报警单元组成。
  (1)操作单元有自动、手动、远方和就地操作方式。在自动方式下,接受汽轮机主汽门关闭或油开关跳闸等保护信号,对阀门实施快速关闭;在控制室内可进行手动远方操作,对阀门实施快速关闭,正常开启和关闭、阀门活动试验等功能;设有与手动远方操作相同功能的手动就地操作方式,以便于调整试验和在事故情况下的紧急处理。
  (2)控制器接受操作单元信息,进行逻辑判断,输出功能指令,控制电磁阀、实现各种功能控制。电磁阀为常态失电、带电工作。控制器还接受系统油压信号,控制油泵的启、停,使油系统保持恒压运行。
  (3)显示和报警单元:阀门“开启”“关闭”“活动试验”“快关”等工作状态显示;油系统油压低、油箱油位低、蓄能器气压低、电机过热等故障报警。
