简述管力阀的工作原理及安装说明
更新日期:2022-05-07 13:29:37    点击:81次

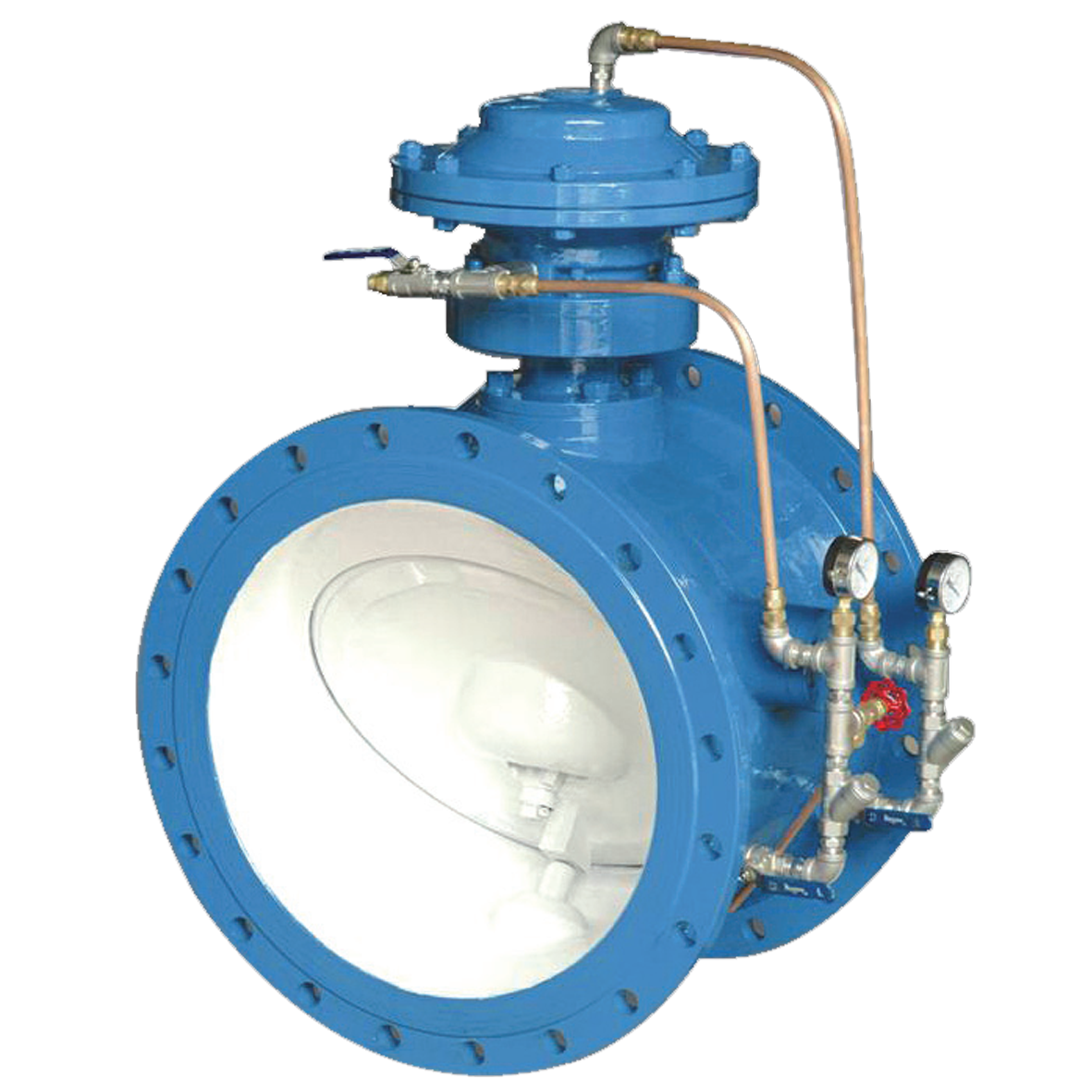

  管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的新产品。通过对阀门的流体设计,形成直线型流道,能耗低、运行稳,密封效果好,它兼具电动闸阀、电动蝶阀以及止回阀的功能,通过提高快关时间,能更好地消除水锤危害,保护水泵及管网系统安全。

  当启动该泵输送介质时,介质从阀门进口端向阀门出口端运动,并推动大阀瓣开启,同时,部分介质从阀门进口端内依次经过第二过滤器和止回阀进入下主控缸内并推动主控缸内的活塞缓缓向上运动,并带动小阀瓣上升,此时,阀瓣孔被开启。在使用的过程中还可根据使用情况,调节止回阀的开启大小,以达到不错的效果。

  当关闭水泵时,阀门进口端的介质流量及压力骤降,阀门出口端的介质回流,大阀瓣在重力及回流介质的作用下迅速关闭,设置于大阀瓣的外沿上的密封圈将大阀瓣与阀体内壁之间的缝隙完全密封。同时,阀门出口端内的介质依次经过滤器和缓闭调节阀进入上主控缸并推动活塞缓缓向下运动,活塞带动小阀瓣运动直至将阀瓣孔封堵,切断回流的介质,从而完全消减水锤峰值,达到消除水锤危害的有益效果。

  下面咱们来简单聊一聊管力阀的安装说明:

  1、该阀门可采用卧式与立式安装(介质流向向上),有控制缸顶杆侧为出口方向,必须保证阀轴一定在水平位置。

  2、为了安装维修方便,在空间许可时,应优先考虑卧式安装。

  3、当阀门关闭时,有控制缸项杆侧为出口,阀板光面为进口,严禁反向安装。

  4、当阀门口径≥700mm时,为改善管道受力情况,可设置支架或基础。
