上欧为你解析-子母式双支承双速多功能阀门
一、设计背景：
1.现有双速双板控制阀门存在阀板支撑共用、速度控制不便、消除水锤效果差等问题。
2.子母式双支承双速多功能阀门旨在解决上述问题，提高管路系统的工作效率和可靠性。

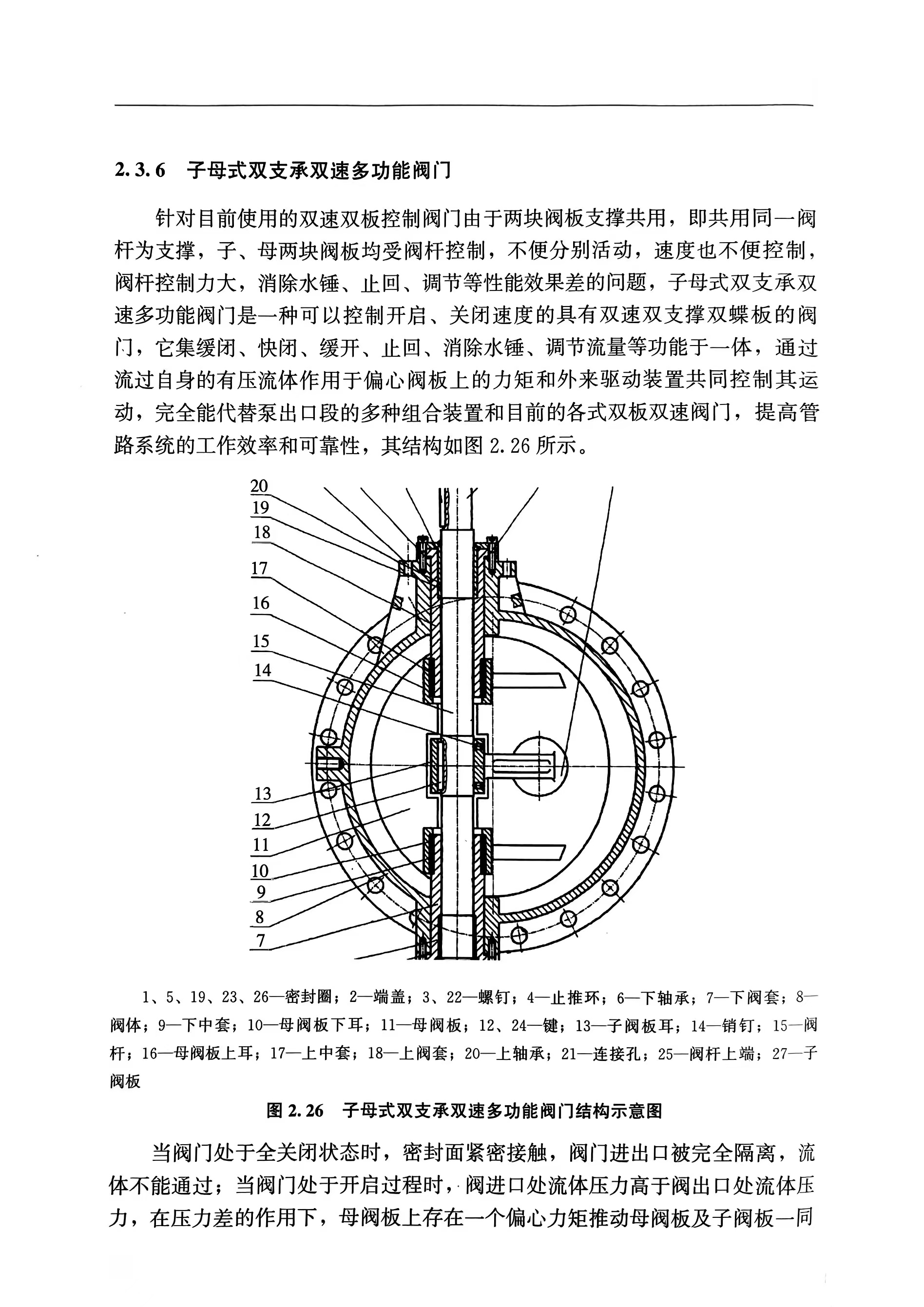

二、结构和工作原理：
1.阀门由子阀板和母阀板组成，分别具有独立的支撑结构，通过阀杆和键连接的动力传动装置控制。
2.在开启过程中，流体压力差推动母阀板和子阀板一同转动开启，通过控制阻力矩大小调节开启速度。
3.在关闭过程中，压力差形成反向偏心力矩，使母阀板快速关闭，实现止回功能，并通过缓慢关闭子阀板消除水锤。
三、功能特点：
1.缓闭和快闭：通过控制阀杆和子阀板的阻力矩，实现缓闭和快闭功能。
2.止回和消除水锤：在关闭过程中，通过母阀板的快速关闭和子阀板的缓慢关闭，实现止回和消除水锤功能。
3.流量调节：在部分开启状态下，通过调节阻力矩等于偏心力矩，控制流体流量，实现流量调节功能。
四、应用优势：
1.集多种功能于一体，能代替泵出口段的多种组合装置和目前的各式双板双速阀门。
2.提高管路系统的工作效率和可靠性，减少维护成本。
