膜片式管力阀主要用于工业循环供排水，污水处理厂以及高层住楼高级宾馆加压输出水泵的出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏，该阀门由阀体、蝶板、缓冲装置等组成，具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的产品。
膜片式管力阀原理分析：

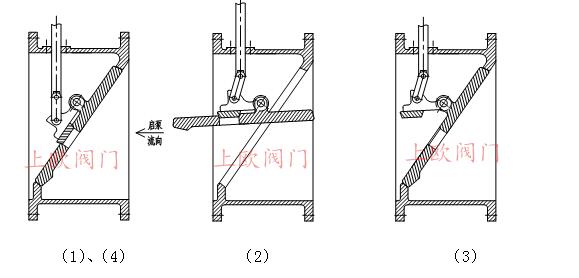

1、开阀：当水泵启动，水压通过进口带微孔止回阀的旁通管，进入控制腔下腔，大阀板在进口端水力作用下，连同小阀板一同缓慢开启，如图(2)示。开阀速度可根据工况要求调节旁逋球阀的开度进行设定，以达到理想效果为准。
2、关阀：停泵瞬间，阀门进口流量及压力突然降低，大阀板在重力作用下迅速关闭(阀板与阀座接触前，设有缓冲机构，保护密封面），截断大部分水流，小阀板在控制腔作用下自动开启泄除回流压力水，削减水锤峰值，如图(3)示；同时，一部分回流水通过旁通管道进入控制腔上腔，推动控制杆下行，关闭小阀板至完全切断介质，如图(4):示。关阀时间可通过旁通管道上的调节阀调节，使水锤峰值在控制范围内。
膜片式管力阀特点以及优势：
1、功能多样：具有截流止回、轻载启泵、消除水锤等功能，一阀顶多阀，节省设备总投资。
2、缓开启泵：启泵后阀门在进口端微孔止回阀的作用下，要达到—定压力，阀门才开启，可减小启泵电流，确保电机和电控系统安全。
3、安装方便：采用蝶阀结构，有体积小、重量轻的特点，占地空间小，降低土建成本，可适用于地表和地沟等多种安装方式。
4、维护简单:阀门的启闭由输送的介质驱动，与水泵自动联锁，无需人工与外力去操作;无外接动力和元器件，采用一体化结构，故障点少;液压缸内的零部件检修可在机组正常运行的同时进行;关键零件均选用优质材料，基本无需维护;外控通道中过滤器具有自冲洗功能。
5、节能降耗：启闭件为斜置蝶板式，水流平顺，沿程损失与局部损失很小；取消液控蝶阀的电一液控制系统，降低成本而又增加可靠性，减小耗电达到节能的目的。
6、快关缓闭：独特的小阀板结构（本公司200720064765.7《管力控制阀小阀板缓闭结构》专利)，停泵时，先快关后缓闭，有效消除水锤，保证系统安全。
7、外形美观：结构上采用控制装置顶置的创新型设计，外形空间小，内部结构简单，运行可靠性强。工艺上，壳体、零部件均为精密铸造，结构强度好，外形简洁精致。
8、维护简单：阀门的启闭由输送的介质驱动，与水泵自动联锁，无需人工与外力去操作，无外接动力和元器件，采用一体化结构，故障点少，液压缸内的零部件检修可在机组正常运行的同时进行;关键零件均选用优质材料，基本无需维护;外控通道中过滤器具有自冲洗功能。
9、动作、密封可靠：采用软硬双重密封结构（本公司ZL01249431.3《阀门启闭件软硬组合密封装置》专利）或金属硬密封结构，密封副摩擦力矩极小，斜置偏心结构密封副，缩短了关阀行程，减少了密封圈滑移距离，降低了摩擦力矩，达到了瞬间离合的效果，并且具有防泥沙和压力自动补偿的功能;阀体、阀板密封角度优化设计，使阀门启闭灵活可靠。

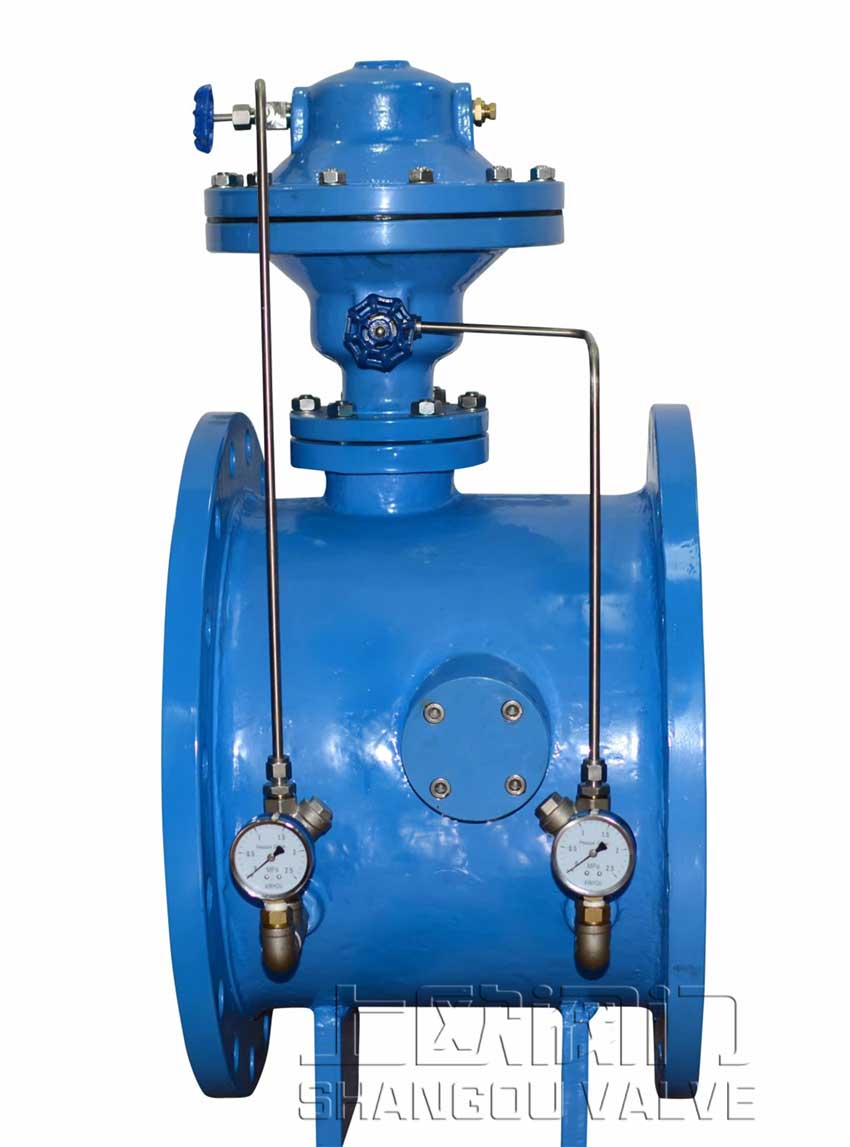

图为上欧膜片式管力阀实拍图：
