轴流式止回阀又被称为贯流式止回阀,是依靠介质本身流动而自动启、闭阀瓣,用来防止介质倒流的阀门,该产品除具有一般止回阀的功能外,它还设计有减震弹簧,除此之外,轴流式止回阀在结构上采用了轴流梭式结构,克服了一般止回阀在低背压时密封性能差的缺点,具有独特的轴流梭式结构具有流阻小,流量系数大,外形尺寸小等优点,是国内外油气集输管网系统特别是输油泵出口的优选阀门。
原理分析:轴流式止回阀是安装在压缩机或泵等装置或管线上,防止介质回流的保护装置。当正向流动的介质流动到阀瓣位置时,流动受阻,一部分动能转化为压力能,推动阀芯,阀门开启。随着阀前介质流量和压力的减小,在弹簧作用力和介质背压作用下阀门关闭阻止介质回流。
轴流式止回阀在选择过程中,需要考虑的因素有很多,其中较为关键的有以下几点:
1、确定止回阀在设备、装置或管线系统中使用的位置,如动力设备出口、旁通系统、放空系统等。
2、确定阀门的工作条件,适用介质、工作压力、工作温度和环境等。
3、确定与阀门连接管道的公称通径和连接方式,如法兰、螺纹或焊接等。
4、确定阀门流体特性的要求,允许压降、密封等级等。
5、确定安装尺寸和外形尺寸、公称通径、与管道的连接方式和连接尺寸、外形尺寸或质量限制等。
6、确定产品使用寿命的要求。
7、确定管线输送的介质、工作压力、工作温度、环境条件,选择阀门的壳体和内件材料,如碳素钢、合金钢或不锈耐酸钢等。

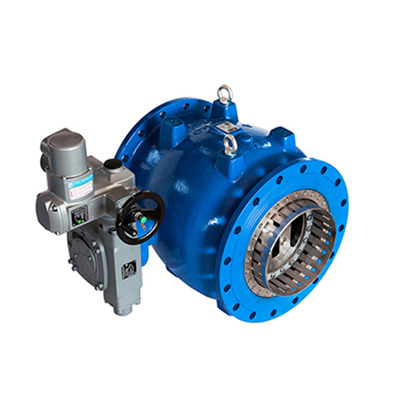

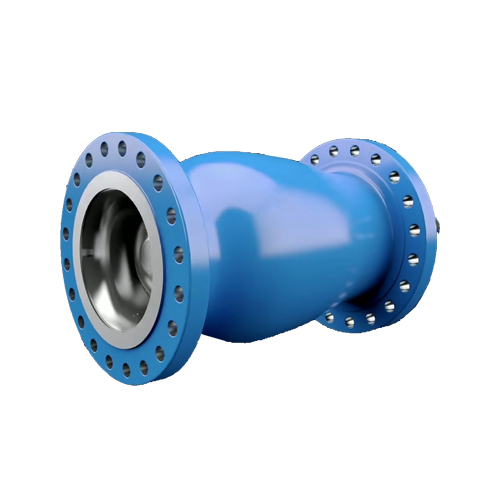

轴流式止回阀实物图:
