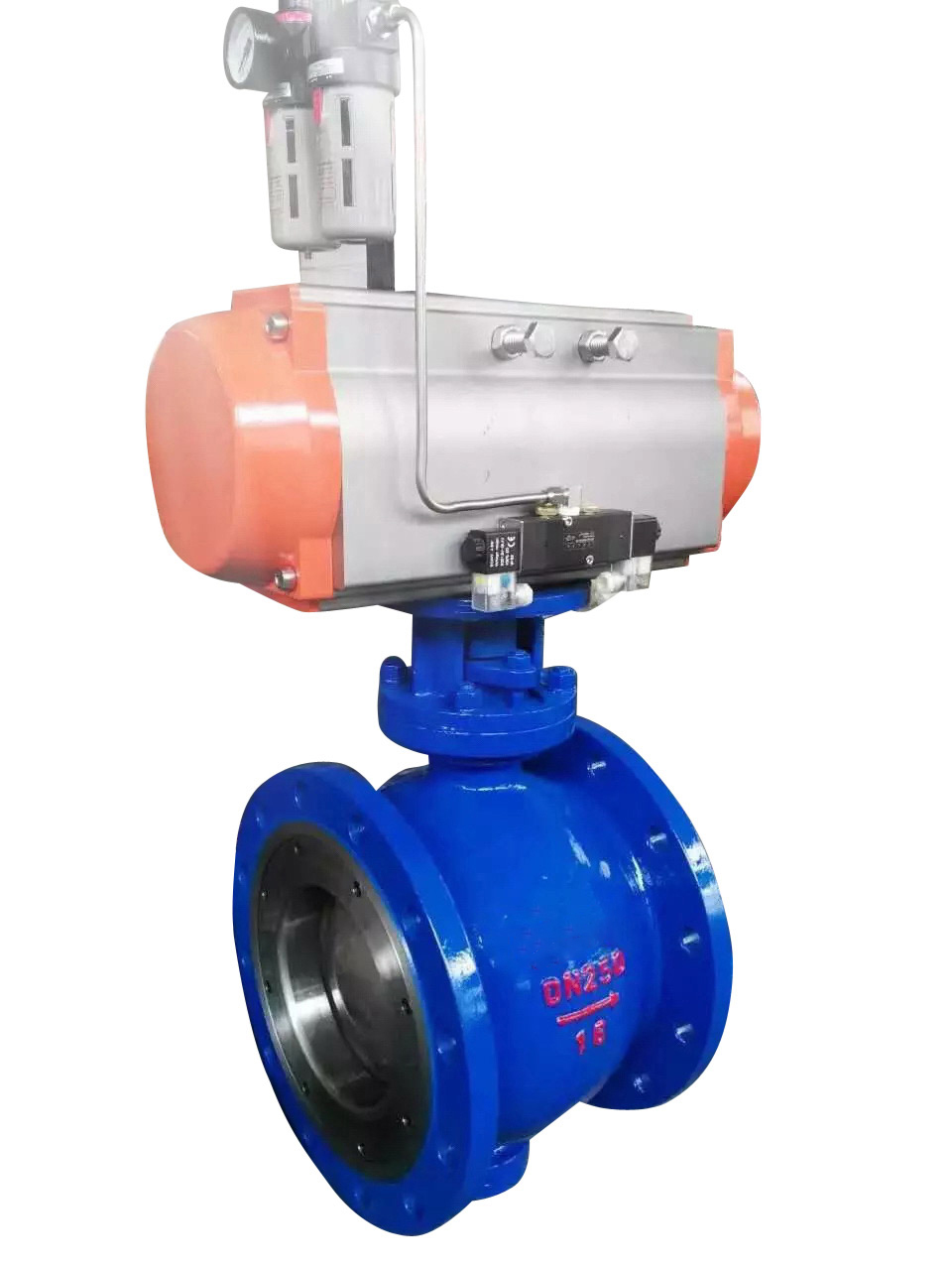

气动偏心半球阀是通过球体绕阀体中心线作旋转来达到开启、关闭的一种球阀。该产品无磨损,开关轻便,防腐蚀(在全开全关时,球体、阀座、密封面相隔离,不产生任何摩擦),维修方便,低扭矩设计,成本低廉,合适做成大口径、性能稳定、密封可靠、结构简单、维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。
气动偏心半球阀的基本技术要求如下:
1、主要由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成,通过偏心轴旋转90°来实现阀门的启闭,起到截断介质的作用。
2、与管道的联接形式为法兰联接,法兰连接尺寸、结构长度应符合满足工程施工图要求。
3、保证阀门在开启或关闭过程中,阀座和球冠没有相互摩擦,该产品采用偏心曲轴,使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。
4、采用上装式结构,在维修过程中,不需从管线中拆卸下来,只需卸下阀盖上的螺栓,取下阀盖,从而可以取出偏心轴,这样保证了阀门能够在线维修。
5、在开启时应保证流道完全畅通,在运行时水头损失小。球体采用半圆形通道,具有良好的流通性能和线性调节性能,且杂质不会沉积在阀体中腔内。
6、应有足够的强度,偏心曲轴采用固定球结构,在高流速下无任何振动。
7、不允许有外漏,上、下轴端应采用至少2道O形密封圈密封。
8、具有切削功能,在关闭时能将介质中杂物(树枝、纺织袋等)切断,保证阀门正常启闭。
9、表面处理:先抛丸,再进行酸、碱磷化处理,待干后立即刷涂防锈漆,再喷涂环氧树脂面漆。
10、铸件采用先进的机械造型、树脂砂铸造工艺铸造,应有良好的外观质量,铸件具有互换性。
以上就是小编今天为大家带来的全部内容,希望能够帮助您更好的使用该产品。
