固定锥形阀是通过手动涡轮、电动或液动等方式驱动摇臂旋转，再通过滑块驱动套筒闸直线运动，使阀门开关或节流。由于采用自平衡式套筒闸阀瓣，水力不会直接作用在阀瓣上，而是作用在固定锥体上，驱动力很小，有节能效果；其密封采用金属对金属，浮动式Nitronic60特殊不锈钢阀座，泄漏量很小。
1、驱动力小，具有节能效果：自平衡式套筒闸，使水力直接作用在固定锥体上，运动部件套筒闸受力很小，所需的驱动力亦小，为客户节约能源。
2、先进的水力设计减少震动：特殊导流筋板，特殊喷射角度设计，使水流过阀门时形成扭力，减少阀门振动。
3、抗气蚀能力强：独特的出口整流结构设计，速度导流器和能量导流器组合使用，使金属表面形成流动的水垫，防止高压差下气蚀对阀门零部件的损坏。
4、流量线性可控，流阻低：固定锥体特殊锥度设计，使阀门开度与流量呈线性，流量控制简单可控，阀门最大排放系数Cd值可达0.86。
5、中部密封圈可在线更换：套筒与喷灌密封用的中部密封圈是整个固定锥形阀唯一运动的橡胶密封件，即使损坏或老化，只要拆掉套筒闸限位螺钉，无需拆下套筒闸，可以在线更换中部密封圈。

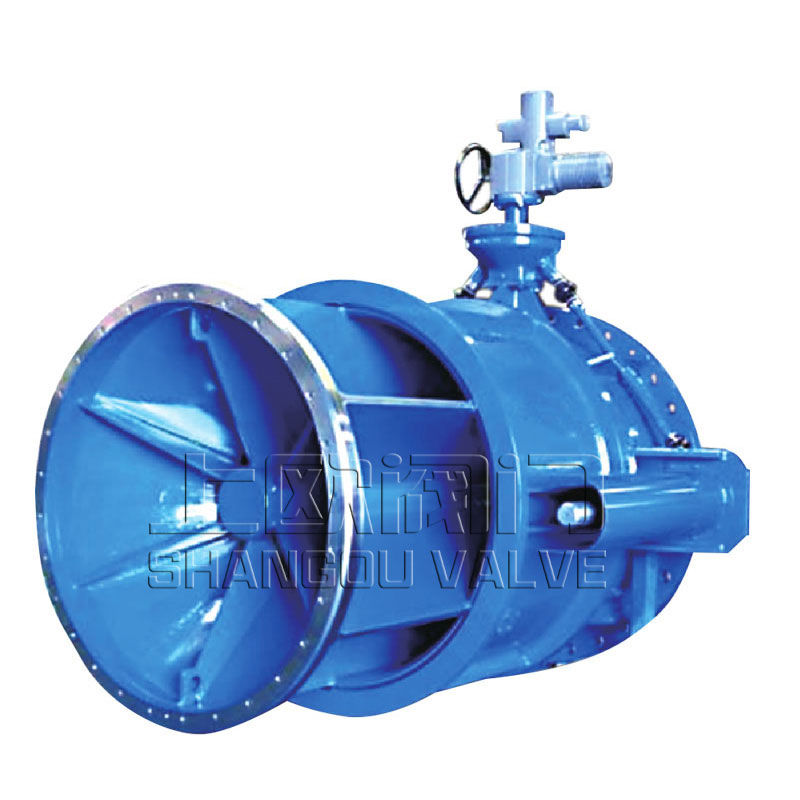

固定锥形阀产品图：
固定锥形阀的安装说明：
1、在安装固定锥形阀前必须校对阀门型号、连接尺寸及注意介质流向，保证与阀门要求一致性，并预留锥形阀驱动的必要空间。
2、安装或运输装卸过程中严禁直接在阀体或阀杆位置进行装卸，应利用出厂时的阀门支架或阀门上的吊钩进行。
3、安装前请务必冲洗管道，确保管道无残渣存留，以免影响密封面的完整。
4、执行机构与套筒之间通过传动机构连接并动作，故安装时应特别注意传动杆与操作机构的水平度、垂直度和同轴度。
5、安装完毕后应通过手动操作将阀门开启到50％左右，然后按照执行机构的说明书上的操作要求进行零位和满行程调整。
6、安装必须留出足够的杠杆动作空间，并设置保护栅以保护人身安全和产品正常动作。水击可能危及产品安全，必要时下部再设置安全平台。
固定锥形阀安装方式的选择：
1、水平安装：适合于消能池较薄弱、但场地宽广、周围无建筑物；
2、垂直安装：适合场地狭小或近距离建筑物较多。
3、可选角度安装：通常介于水平安装与垂直安装之间。
