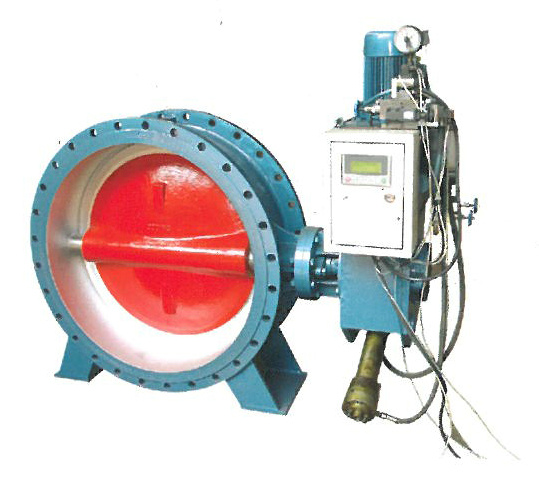

液控止回蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。一般采用摆臂重锤结构，依靠重锤的势能使阀门关闭，但摆臂重锤占用空间大，在摆动过程中重锤有可能脱落，对现场其他设备和人身安全构成严重威胁。同时维持重锤的势能需要保证一定的油压，而液压锁和液压换向阀不可避免存在内漏现象，需要油泵经常的补油补压来维持重锤的势能和阀门开度，这样增加了运行成本，减少了油泵的寿命。
液控止回蝶阀的升降重锤装置由框架、扇形板、滑轮组、重锤、钢丝绳和驱动油缸等组成。其特征在于扇形板的旋转中心和驱动油缸的摆臂与阀杆相连接，在扇形板的弧边上固接有钢丝绳，钢丝绳的另一端绕过滑轮组与重锤的上端相连接，所有机构均设置在框架内，结构比较紧凑。
阀门开启时，利用液压站供油举升油缸的作用，通过摆臂驱动阀杆等零件带动蝶板作逆时针90°旋转，达到阀门开启的目的。同时，升降式重锤结构动作即油缸的作用力也通过扇形板、钢丝绳和滑轮组等零部件将重锤垂直提升到高位，将重锤的重力转换为势能，为关阀作好动力准备。
当阀门全开到位后，弹簧复位油缸动作，使限位块伸出到锁定位置拉住扇形板限位，形成机械锁定初锁。然后电磁铁得电使电磁力克服弹簧力驱动拉钩动作，拉钩钩住限位块上的楔块，形成电磁锁定。
阀门关闭时，先通过电气控制使机械电磁联合锁定机构取消锁定，此时重锤的势能通过钢丝绳、滑轮组、扇形板、摆臂和阀杆等零件带动蝶板按照预先调定的快关、缓行及慢关程序实现关闭。
希望上述内容能够帮助大家更好的了解本阀门。
