调流调压阀的组成结构及产品特点介绍
更新日期:2021-08-17 10:47:38    点击:60次

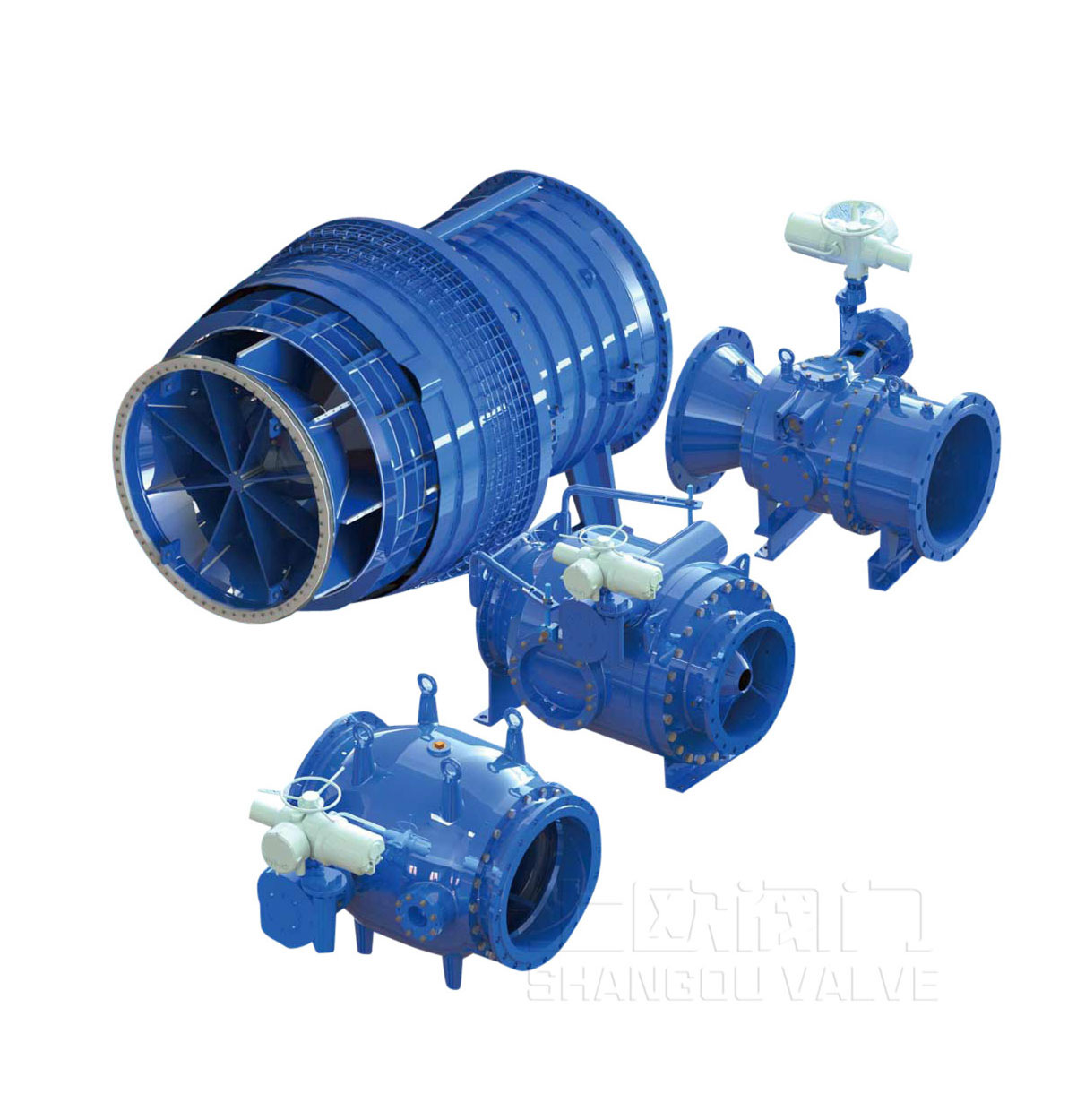

  调流调压阀又叫活塞式流量调节阀、活塞式流量控制阀,是用于水利输水管道流量调节阀。该阀调节性能好,呈百分比调节,使用平稳,不振动,使用寿命长,多搭配电动执行器,液压执行器操作,也可以手动操作,是输水管路调节的理想选择。
  调流调压阀主要由阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、锥销、轴承和操作机构等零部件组成,通过曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动,在活塞前后移动的过程中,通过改变活塞与阀座之间的流通面积来实现流量调节及压力控制。
  水流从轴向弧状进入阀体,活塞式控制阀内的流道为轴对称形,流体流过时不会产生紊流。无论活塞运动到任何位置,阀腔内无论任何位置的水流断面均为环状,在出口处向轴心收缩,从而达到防气蚀,避免因节流而可能产生的气蚀对阀体和管道的破坏。


  那么调流调压阀到底具有哪些特点呢?
  1、该阀优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。
  2、可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。
  3、具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。
  4、其控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。
  5、全关渗漏量为零,可作为截止阀使用。不必另设其他截止阀门。
  6、如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。可以卧式安装,也可以立式安装。
  希望上述内容能够帮助大家更好的了解本阀门。
