双向硬密封旋球阀图纸详情

双向硬密封旋球阀结合球阀的优越密封性能与蝶阀的优势结构性能研发而成，使其即拥有球阀双向密封、可调节、寿命长的性能优势，又具备蝶阀体积小、重量轻的结构优势，其实质为蝶式结构偏心半球阀。该阀与传统具有双向密 封功能的截止阀和闸阀相比，突破了口径与空间尺寸的限制，在水系统管网与球阀相比更是拥有绝对的性价比优势。可广泛应用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管网系统，作为启闭、调节使用。

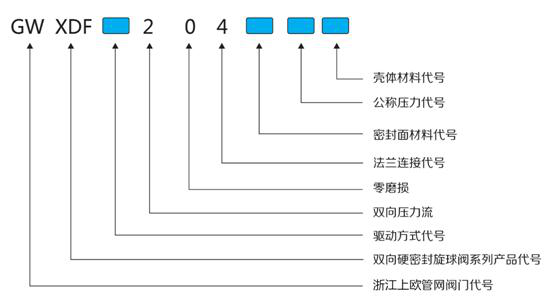

双向硬密封旋球阀型号说明：

双向硬密封旋球阀工作原理图解：

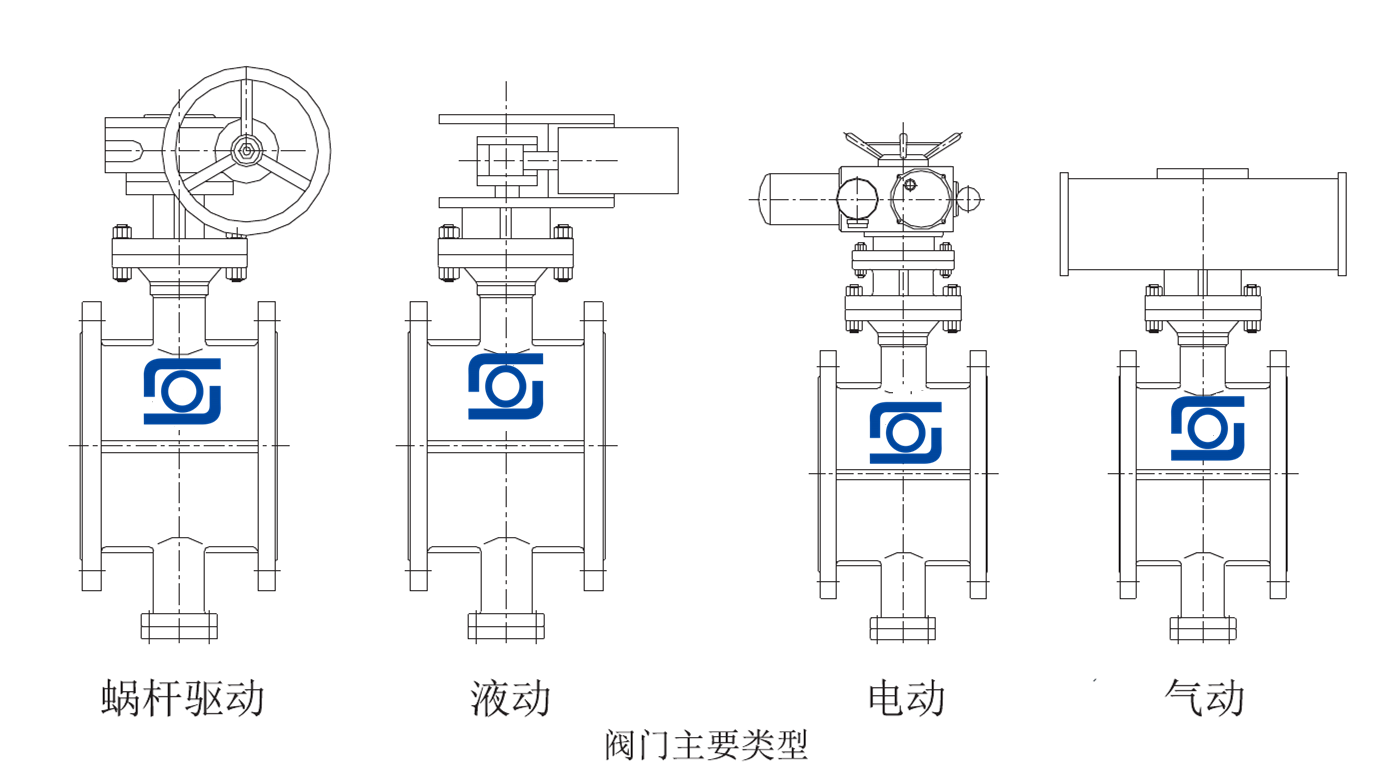

1、主要类型：本阀门的主要类型有蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。

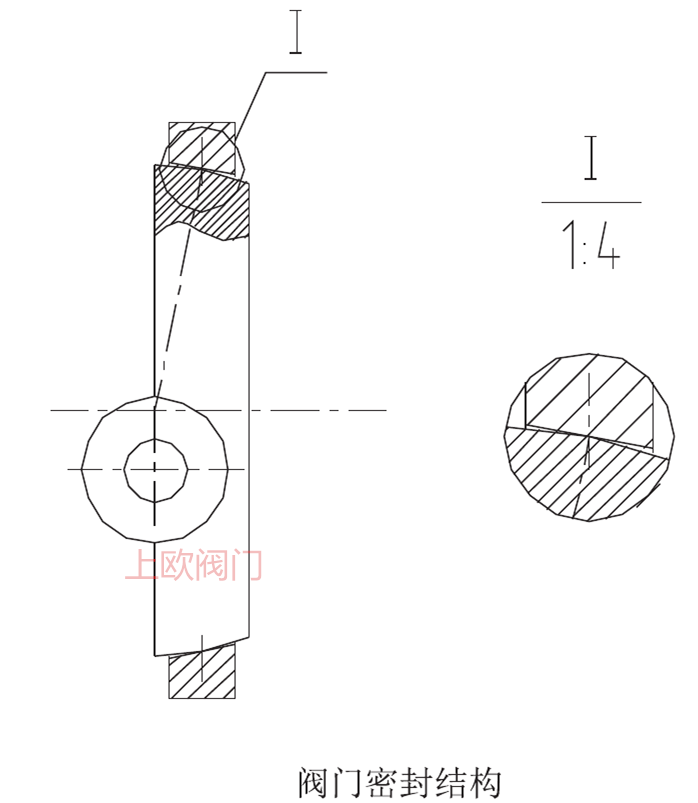

工作原理：阀芯的密封面为三次曲面，阀座的密封面为1次圆锥面。在密封点处，阀座面实际上是阀芯三次曲面的切面（见图），因而其结合十分完美。有自适应（中心自动定位重合）和补偿磨损功能。

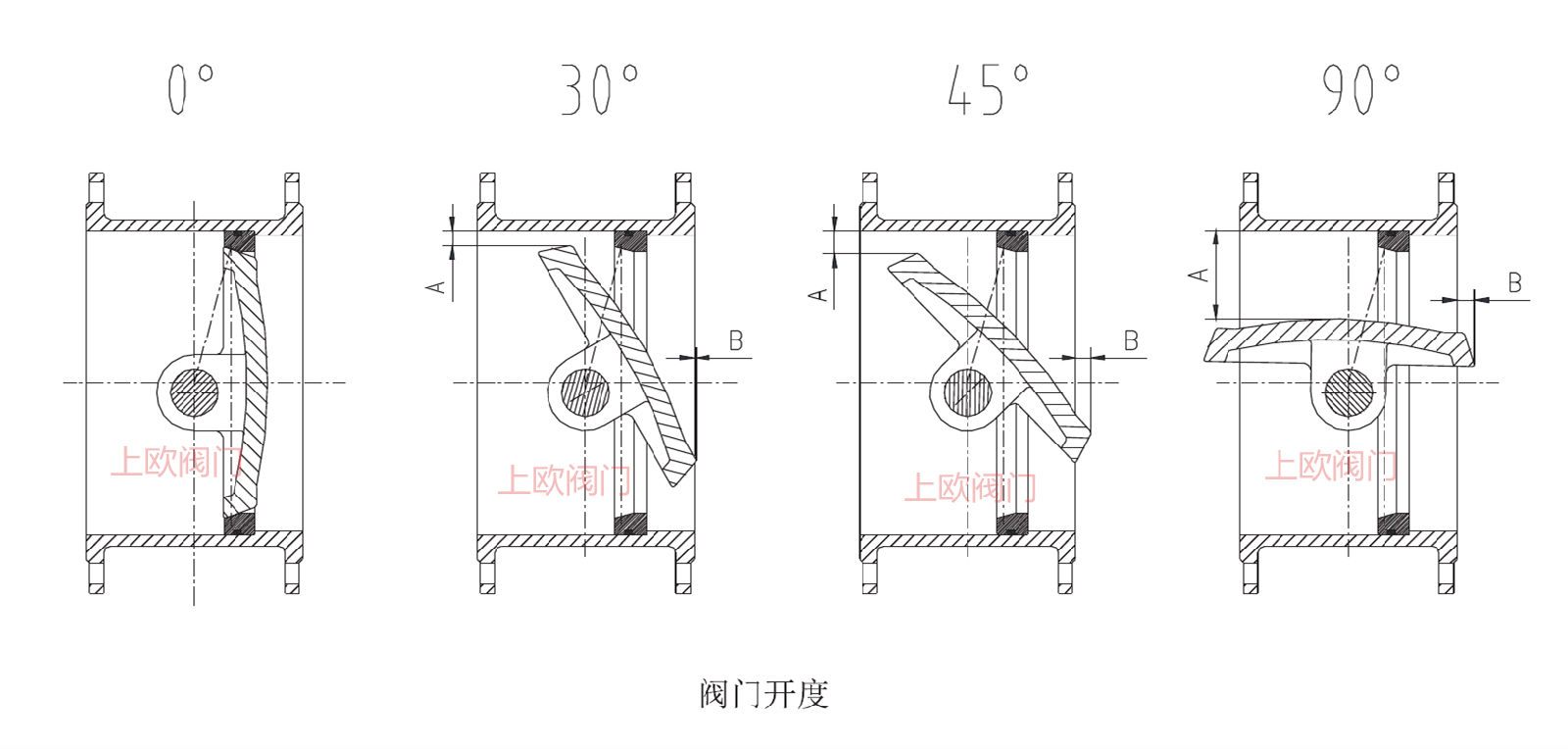

因为转动中心偏离阀芯几何中心，就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断向前进、向外胀的实际效果，其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。打开各不同角度变化图：

双向流阀门的最主要功能是既能在正向压力时密封良好，又能在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆弹性变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆弹性变形，介质压力同时推动阀座向后移动，使阀座密封面紧贴阀板密封面并保持密封比压，使之密封良好。

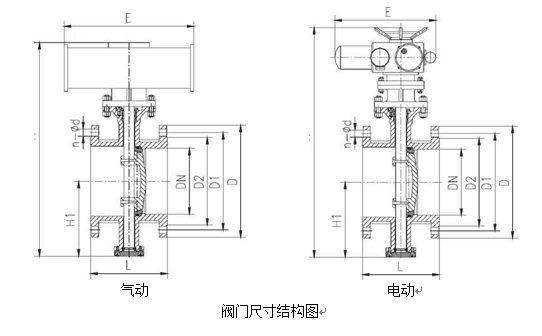

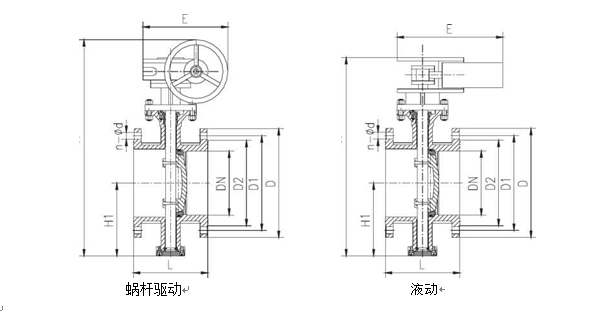

双向硬密封旋球阀结构图与连接安装尺寸图解：

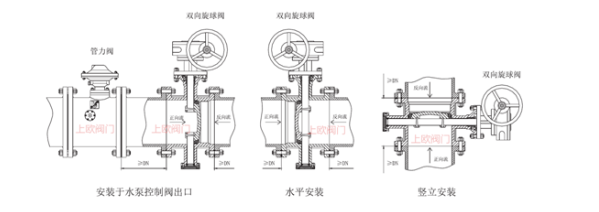

双向硬密封旋球阀安装示意图：

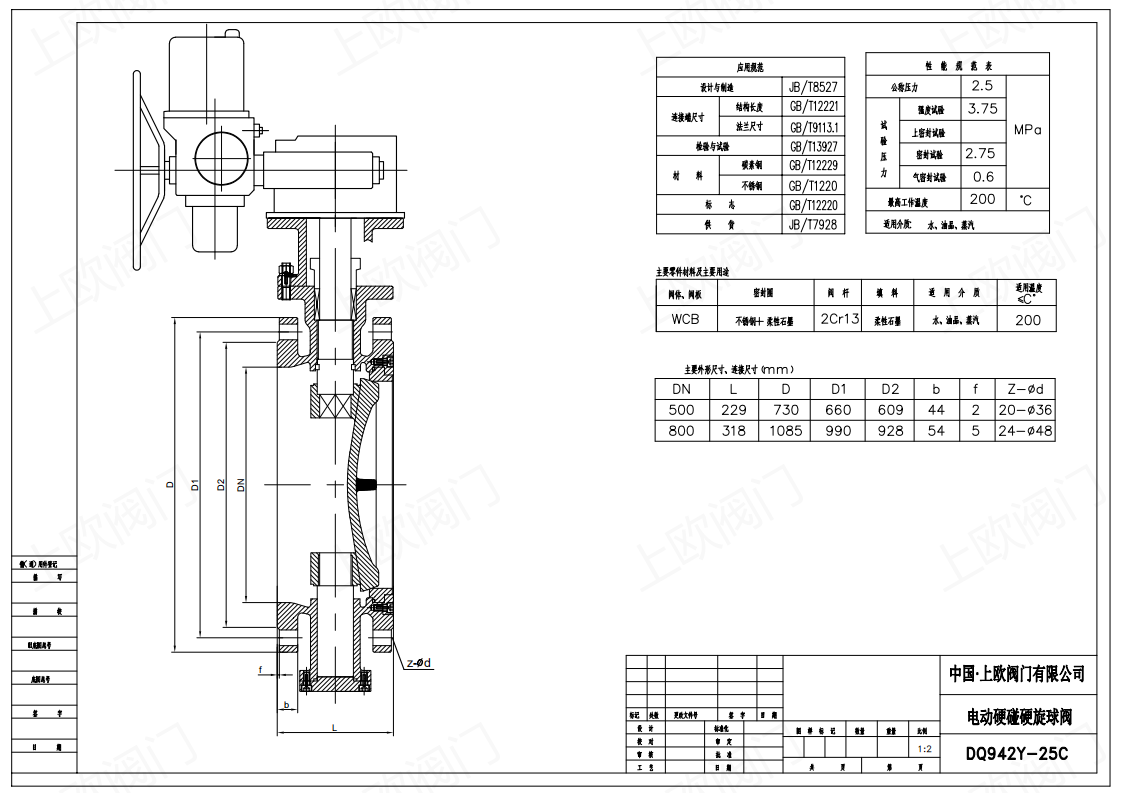

其他图纸信息：

阀门安装示意图：

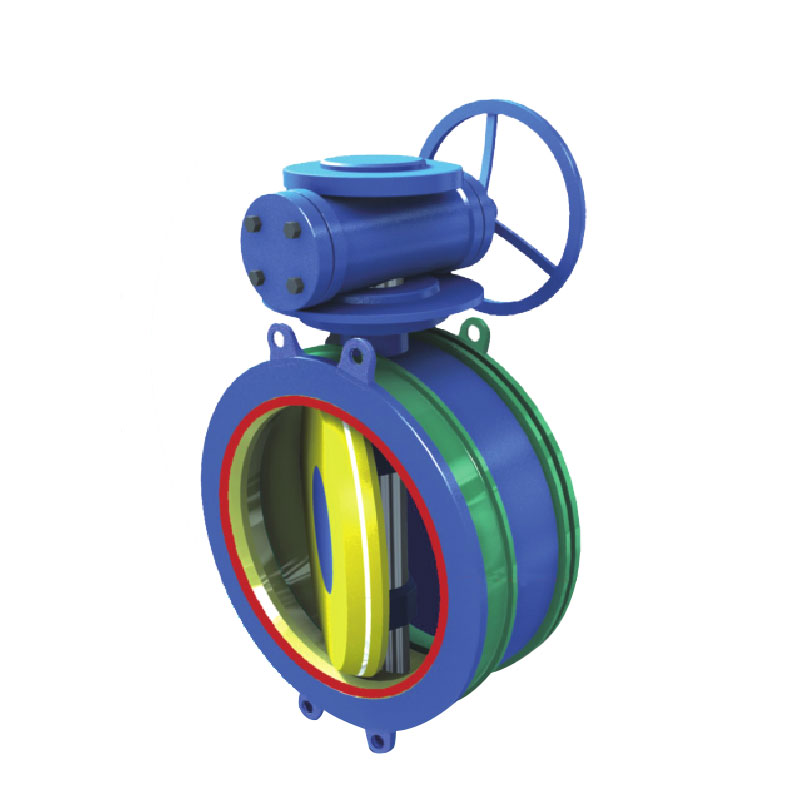

产品实物图：
