液控缓闭闸阀主要安装于水电站水轮机进口，用作水轮机进口阀，或安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。阀门主要由阀门本体、传动机构、液压装置，电气控制箱等部分组成。阀门本体由阀体、蝶板、阀杆、滑动轴承、密封件等零件组成；阀体采用卧式布置，阀轴采用半轴布置；传动机构主要由液压缸、摇臂、支撑墙板、重锤、杠杆（锁定型还有锁定油缸）等连接、传动件组成，一般采用正向安装；也可以根据用户要求采用反向安装（即传动机构位于阀门的另一侧）。

液控缓闭闸阀产品优势：
1、可取代水泵出口处原电动闸阀和止回阀的功能，且机、电、液系统集成为一个整体，减少占地面积及基建投资。
2、电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制。
3、可作为集散性控制系统（DCS）的一个设备单元，通过1/0通道由中央计算机进行集中管理，与水泵、水轮机、旁通阀及其他管道设备实现联动操作。
4、配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。
5、可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置保证在满足开、关阀条件时，阀门能够且才能够自动按预先设定的时间、角度开启和分快、慢二阶段关闭。
6、液控缓闭闸阀能实现无电关阀，有效消除破坏性水锤，防止水泵和水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。
7、主阀密封副为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠。
8、有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。
9、中、小口径蝶板设计成流线型平板结构，大口径蝶板设计面双平板桁架工结构，排挤小，水流平顺，阀门流阻系数仅为0.1~0.6，远小于止回阀的流阻系数（1.7~2.6），节能效果明显。

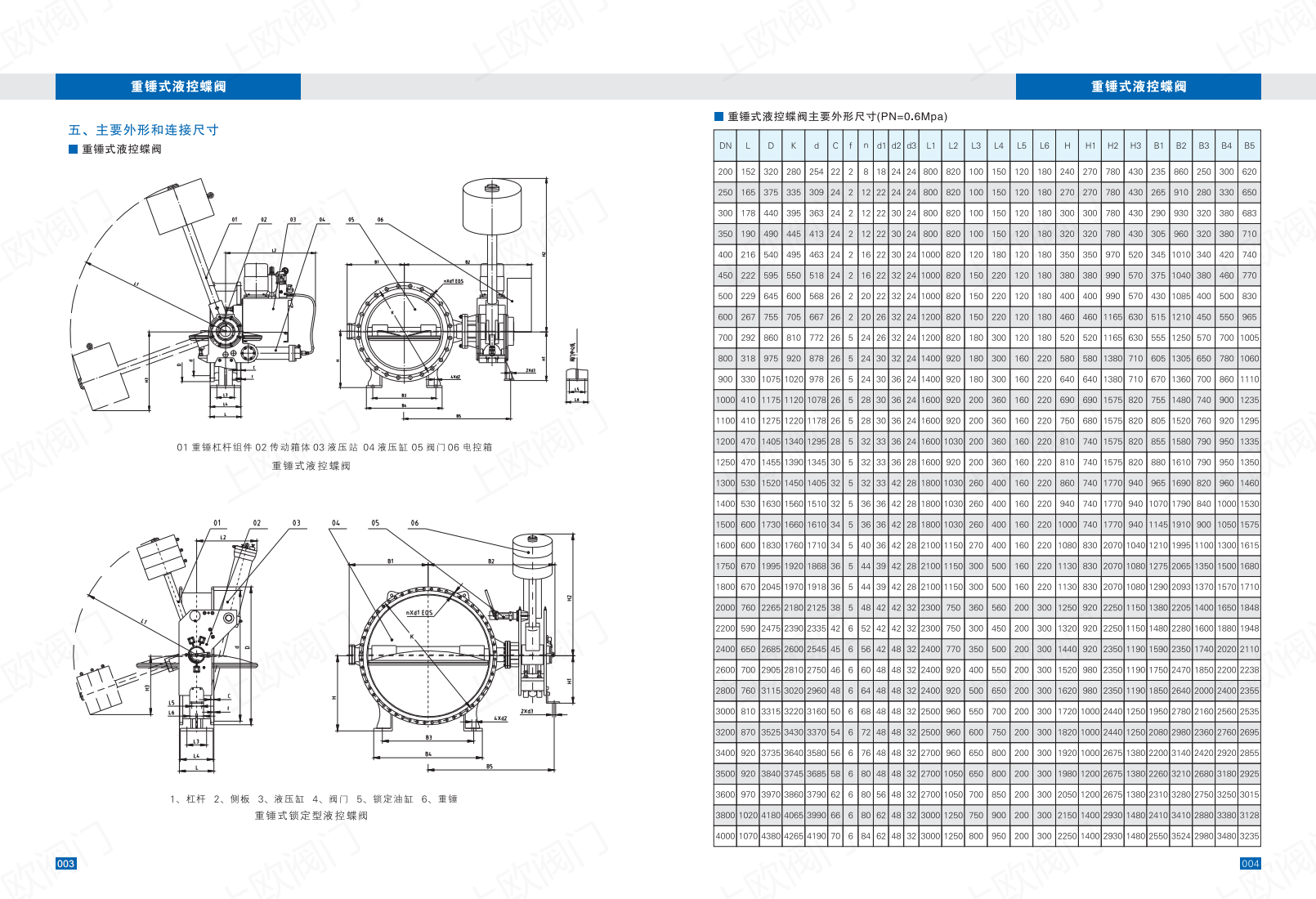

其他图纸信息：
