蓄能液控止回蝶阀具备水泵出口的闸阀切断功能和止回阀的止回功能，且集机、电、液系统于一体，占地面积小，蓄能器为阀门启闭提供主动力源，可现场操作，也可微机集中控制，主要安装于水电站、水轮机进口，用作水轮机进口阀或安装于水利、电力、给排水等各类泵站的水泵出口。

蓄能液控止回蝶阀是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀，或安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤实现管路的可靠截止，起到保护管路系统安全的作用。

蓄能液控止回蝶阀性能特点：
1、可取代水泵出口处原电动闸阀和止回阀的功能，且机、电、液系统集成为一个整体，减少占地面积及基建投资。
2、电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过1/0通道由中央计算机进行集中管理，与水泵、水轮机、旁通阀及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。
3、可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置保证在满足开、关阀条件时，阀门能够自动按预先设定的时间、角度开启和分快、慢二阶段关闭。并能实现无电关阀，有效消除破坏性水锤，防止水泵和水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。
4、主阀密封副为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。中、小口径蝶板设计成流线型平板结构，大口径蝶板设计面双平板桁架工结构，排挤小，水流平顺，阀门流阻系数仅为0.1~0.6，远小于止回阀的流阻系数（1.7~2.6），节能效果明显。

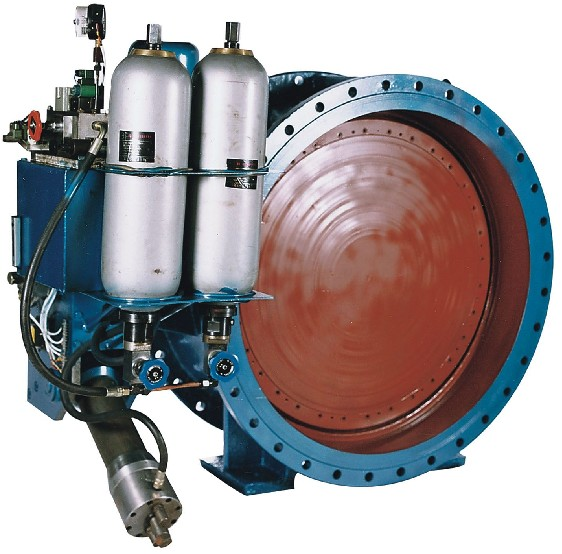

蓄能液控止回蝶阀实物图：

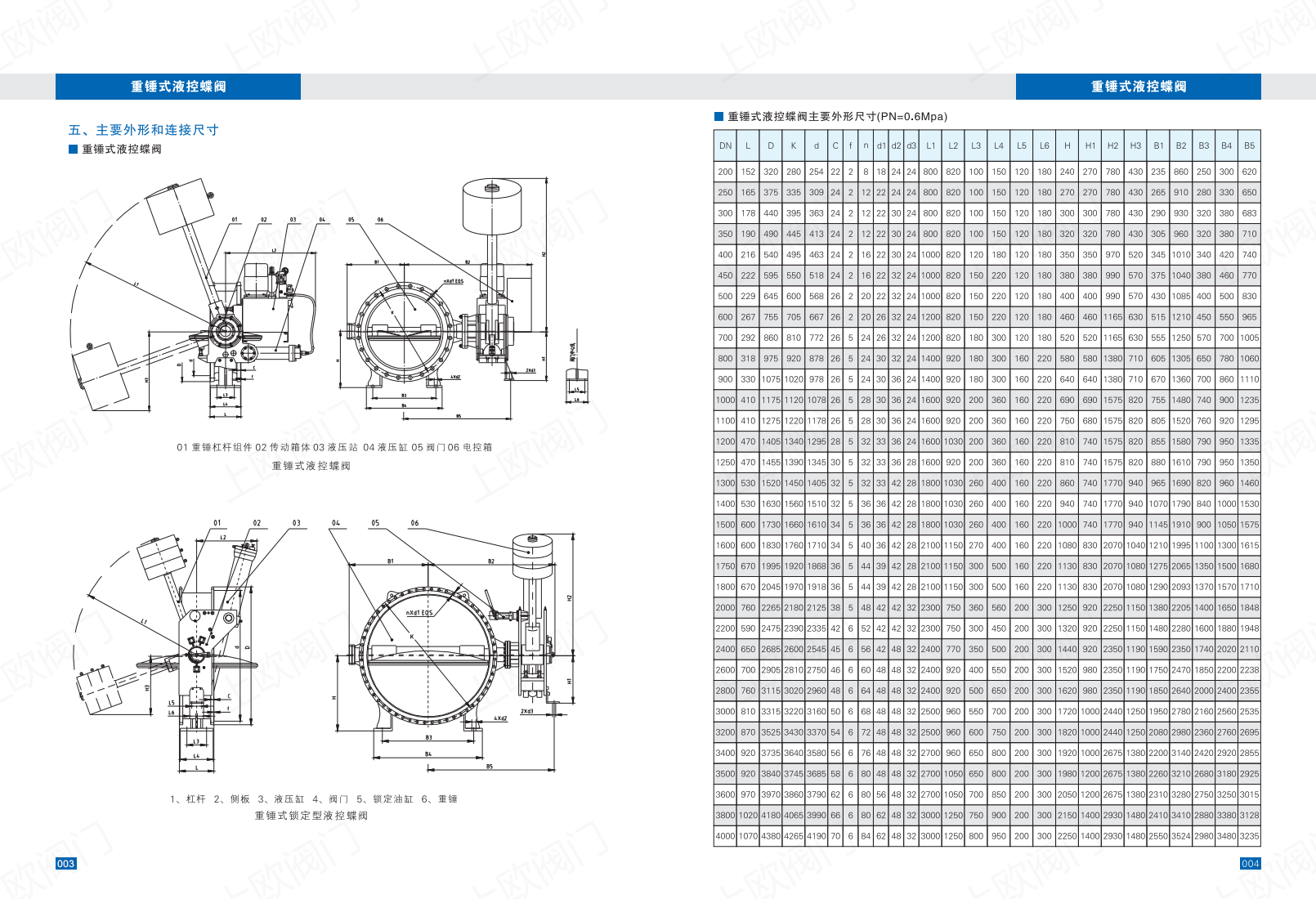

蓄能液控止回蝶阀由蝶阀、传动机构、液压站、电控箱等四部分组成，其具体结构图纸如下：
