0.3秒快关阀主要应用于汽轮机抽气管路、高炉煤气余压发电装置（TRT）等高安全等级系统，为防止汽轮机组在突然甩负荷时，汽轮机压力突然降低，抽气管和各加热器内蒸气倒入汽轮机内造成正以3000多转高速旋转的汽轮机叶片突然打反车运转而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，该阀作紧急切断用，在系统出现危机工况时，能在0.2-0.5秒钟内实施紧急关阀，实现管路的可靠截止。

0.3秒快关阀结构组成和功能简介：
1、蝶阀电液驱动装置主要由油箱电机泵装置、蓄能控制阀组、滤油管路系统、执行油缸等组成：
2、油箱电机泵装置—主要用于储存液压装置工作时需要的油液，同时供给系统所需压力油和接收系统排回的液压油；
3、滤油管路系统—过滤进入工作回路的油液，保证系统油液清洁，使得各控制阀能正常动作；
4、蓄能器控制组—按系统要求控制驱动外界负载
5、蓄能器控制阀组主要由阀体、叠加式溢流阀、电磁阀 DT4、单向阀、电磁阀 DT1、电磁阀 DT2、叠加式液控单向阀、叠加式液控单向节流阀、电磁球阀 DT3、电磁球阀 DT5、压力继电器 KP1、压力继电器 KP2、压力表、插装阀 NG6、针阀等组成：
1)溢流阀—设定系统安全压力；
2)节流阀—调定系统开、关阀速度；
3)压力继电器 KP1—设定系统压力控制上限点（出厂设定值：20MPa）：压力继电器 KP2—设定系统油压的控制下限点（出厂设定值 22MPa）：
4)压力表—显示系统管路内油液压力。
注意：出厂时各部分都已根据用户要求调节好，一般不得随意调节改动。

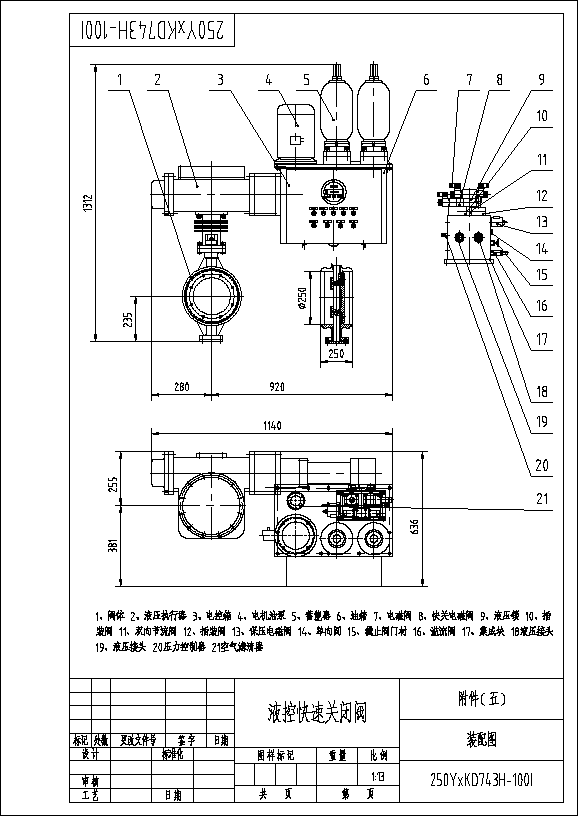

0.3秒快关阀图纸详情：
