当前位置：首页  >  多功能轴流式止回阀  > 查看图纸

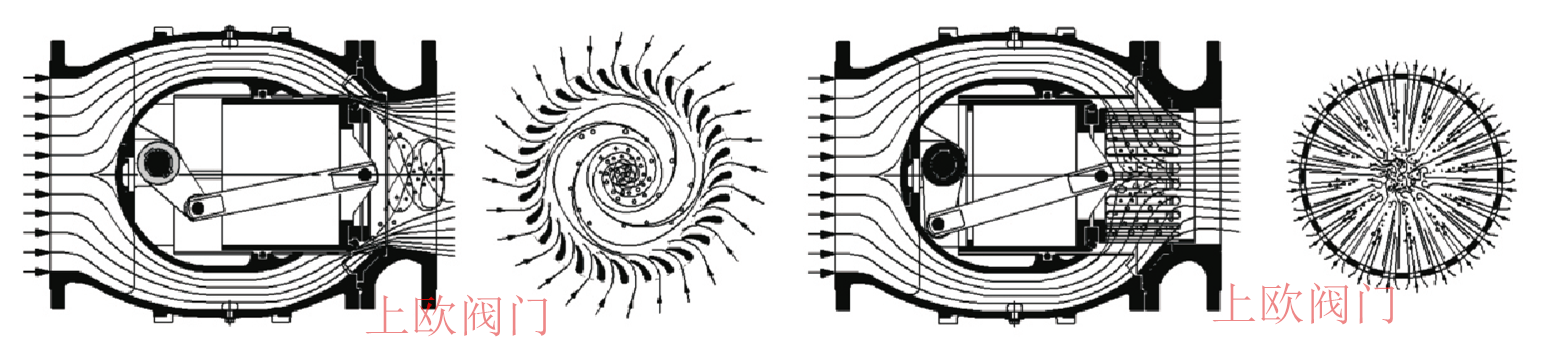

阀门消能原理示意图：

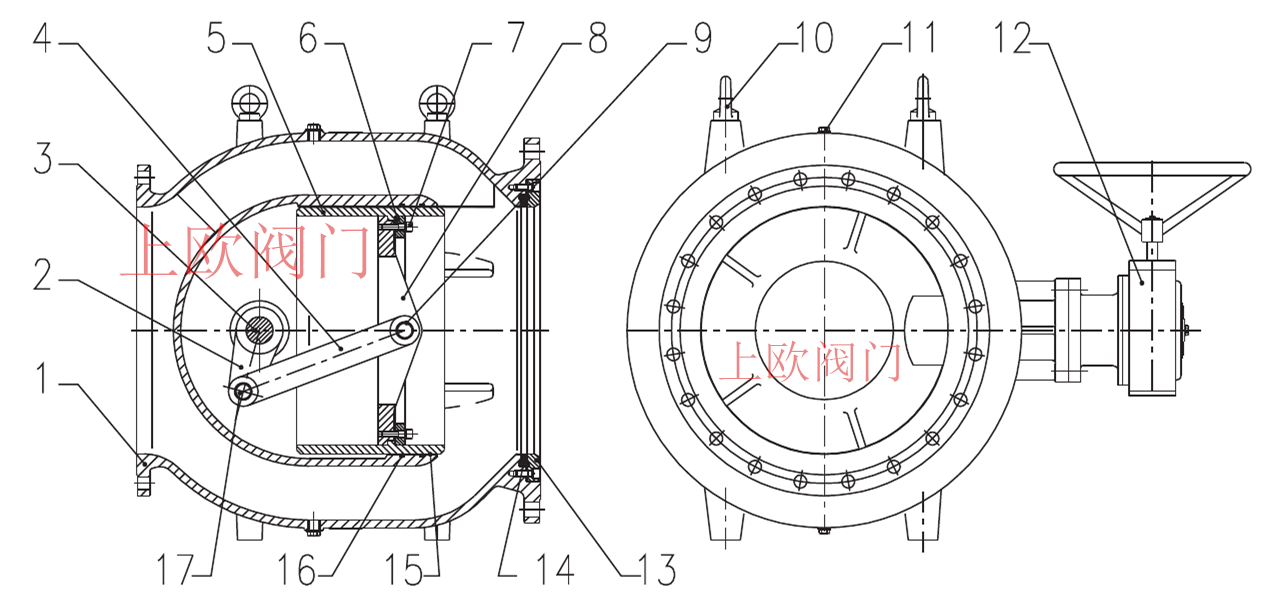

阀门结构图纸：


1-阀体
2-曲柄
3-驱动轴
4-连杆
5-套筒
6-套筒压盖
7-紧固件
8-曲轴支座
9-驱动轴承
10-吊环
11-堵头
12-执行机构
13-密封压圈
14-密封件
15-套筒导轨
16-墨形密封件
17-驱动销轴

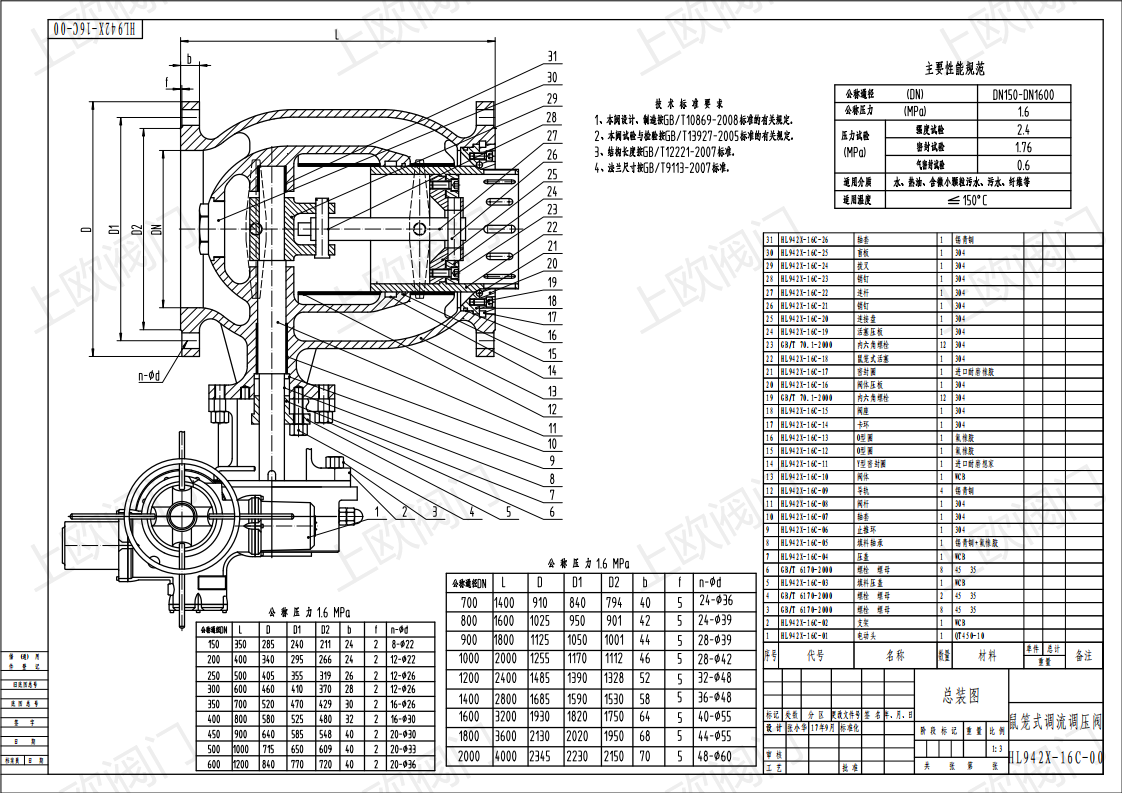

阀门其他图纸：
