电动活塞式多功能控制阀图纸-上欧阀门有限公司

上欧阀门生产的电动活塞式多功能控制阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。

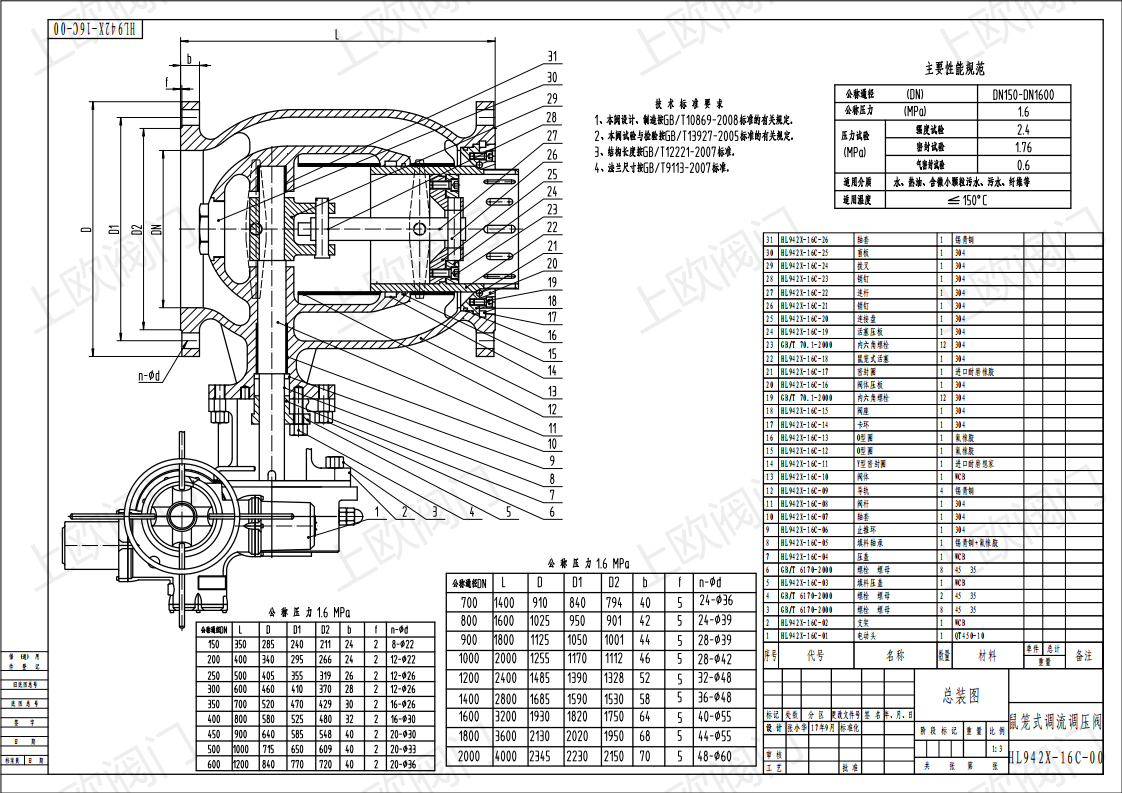

电动活塞式多功能控制阀的图纸信息：

一、解决气蚀问题

扇叶是由均匀分布的导流叶片，将上游介质均匀分为许多股小流，并引导其做螺旋运动。阀体及邻近管道的周边介质被迫改变流向，这样产生气蚀的气泡被限制在管道中央，而且完全被水包围，即使这些气泡失稳而破裂，由于它们在管道中央而非管道和阀门壁面，故而不产生任何气蚀破坏。

鼠笼是活塞的带孔延伸，鼠笼槽根据操作工况而定，介质（水）通过鼠笼外周节流成为多股高速流体，沿径向鼠笼中心喷射互相撞击，由此将气蚀限定在鼠笼中心，动能因对撞而消失，不全时阀门和管道产生气蚀破坏。
Ｃ. 实列给出操作条件上游压力 P1 =22bar 下游压力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 选择结果鼠笼式， DN300
二、具有线性调节特性
