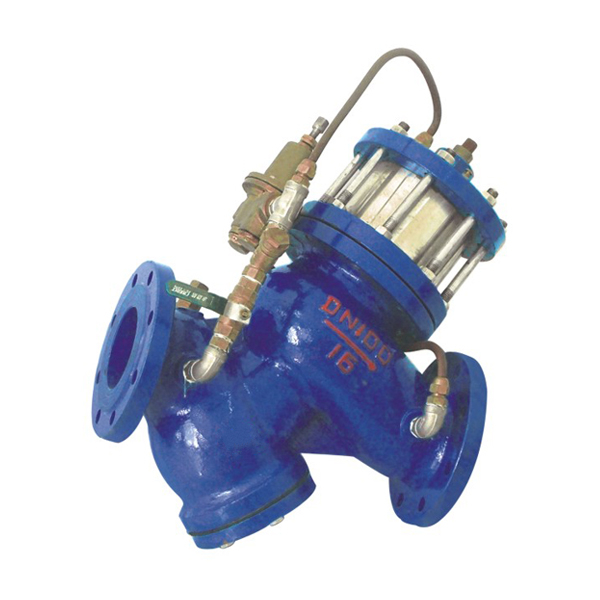

活塞式缓闭止回阀图纸-上欧阀门有限公司

活塞式缓闭止回阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统；通过电磁导阀可以实现对阀门开启和关闭的遥控，当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态；当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀；本产品利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单；安装于各类给水系统的管道上。

工作原理说明：
