计算给水管道沿程水头损失时．也可查阅不同管材的相关图表，查得不同流量的值；
但应注意下述使用条件，当使用条件与下述条件不相符时，应根据各自规定作相应修改。
1. 建筑给水硬聚氯乙烯管(PVC-U) 。其单位长度水头损失可查阅本手册附表B 的图B, 其局部水头损失可按沿程水头损失的25%-30%计算。
2. 建筑给水聚丙烯管(PP-R) 。其单位长度水头损失可查阅本手册附表C 的表C-1 。该表是按公称压力1. 25MPa, 工作水温20°C, v=O. 10lcm2 /s 编制的，因不同的工作水温水的运动黏滞系数也不同，不同公称压力等级，管道的计算内径不同，所以应按设计采用的工作水温和管道公称压力进行修正（将查得的lOOOi 值乘以水温修正系数如和阳力修正系数如，将查得的v 值乘以流速修正系数如），如、如、如值查阅本手册附表C 的表C-3 、表C-4 。其局部水头损失可按沿程水头损失的25%~30% 计算。
3. 建筑给水氯化聚氯乙烯管(PVC>C) 。其单位长度水头损失可查阅本手册附表D 的表D-1 、表D-2; 管道配件和附件的局部阻力可按表D-5 折算为管长计算。建筑内管道局部水头损失可按沿程水头损失的25%-30% 计算。
4. 建筑给水交联聚乙烯管(PEX) 。其单位长度水头损失可查阅本手册附表E 的图E, 当管道系统水温低于60°C 时，应乘以温度修正系数，见表E-1; 其局部水头损失宜按沿程水头损失的25%-,45% 计算。
5. 建筑给水铝塑复合管(PAP) 。其单位长度水头损失可查阅本手册附表F 的图}'-1,其局部水头损失：当采用三通配水时可按沿程水头损失的50%~60% 计箕；当采用分水器配水时可按沿程水头损失的30% 计算。
6. 建筑给水钢塑复合管。其单位长度水头损失可查阅本手册附表G (衬塑钢管查表G-1; 内涂塑钢管查表G-2) 。上述两表是水温为l0°C 时的数据，当设计水温高于l0°C 时，其单位长度水头损失应乘以温度修正系数，见附表G 的表G-3 。对螺纹连接内衬朔可锻铸铁管件的给水系统，配水管段的局部水头损失可按沿程水头损失乘以百分数确定：生活给水管网为30%~40% (生活、生产合用系统为25%~30%); 对法兰或沟槽式连接内涂（衬）塑钢忤件的给水系统，局部水头损失可按沿程水头损失的10%~20%计算。
7. 建筑给水薄壁不锈钢管。其单位长度水头损失可查阅本手册附表H 的表H-1; 当水温高于l0°C 时，其沿程水头损失乘以温度修正系数（见表H-1) 。其局部水头损失宜按沿程水头损失的25%~30%计算。
8. 建筑给水铜管。其单位长度水头损失可查阅本手册附表J 。其局部水头损失可按沿程水头损失的25%~30%计算。
9. 热锁锌钢忤和铸铁管。其单位长度水头损失可查阅本手册附表19. 1-6 。其局部水头损失可按沿秤水头损失的25%,-,30%计算。

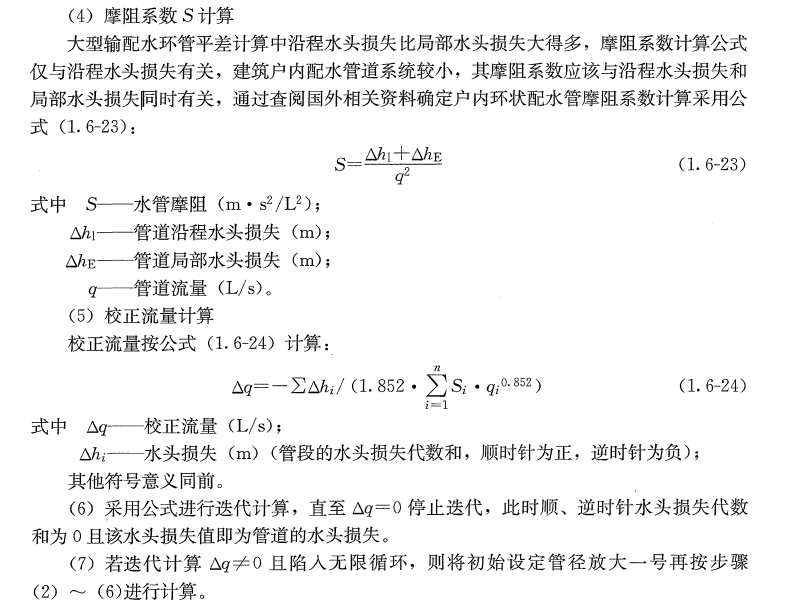

10. 建筑户内等用水终端配水管环状连接阻力损失计算户内给水管道环状布置水头损失计算引用了城市环状供水管网计算时常用的哈代一克罗斯管网平差法，环状配管阻力损失值理论计算步骤如下：
(1) 初步分配环管各管段流最首先选取环管中额定流量最大的两个且生器具同时使用时的额定流量叠加值作为环管计算的初始总流量，按顺、逆时针方向均分流械，其中顺时针流量为正，逆时针流扯为负，根据初始流最、经济流速暂定环管管径。

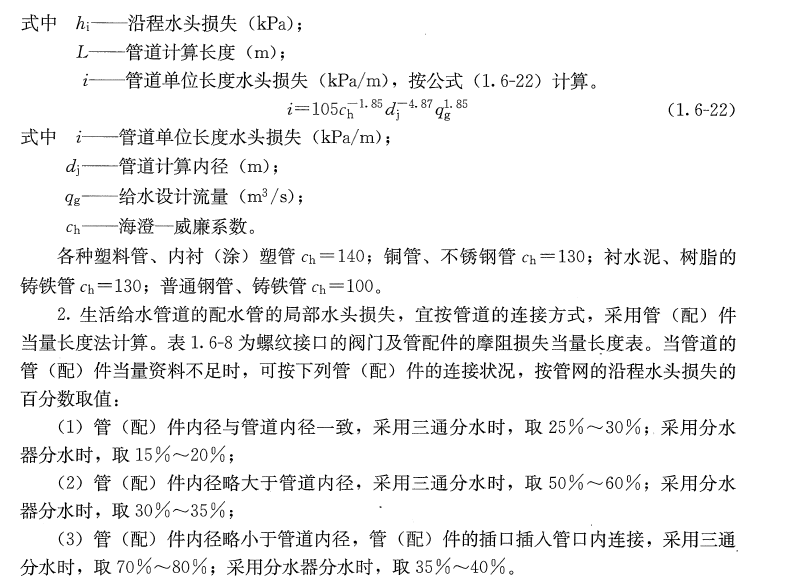

(2) 沿程水头损失计算 依公式(1. 6-21) 计算单位长度管道水头损失(m/m), 也可查阅本手册附表B~附表J 不同管材的相关图表；
2) 量取顺、逆时针管道实际长度；
3) 依公式(1. 6-21) 分别计算顺、逆时针管道的沿程水头损失。

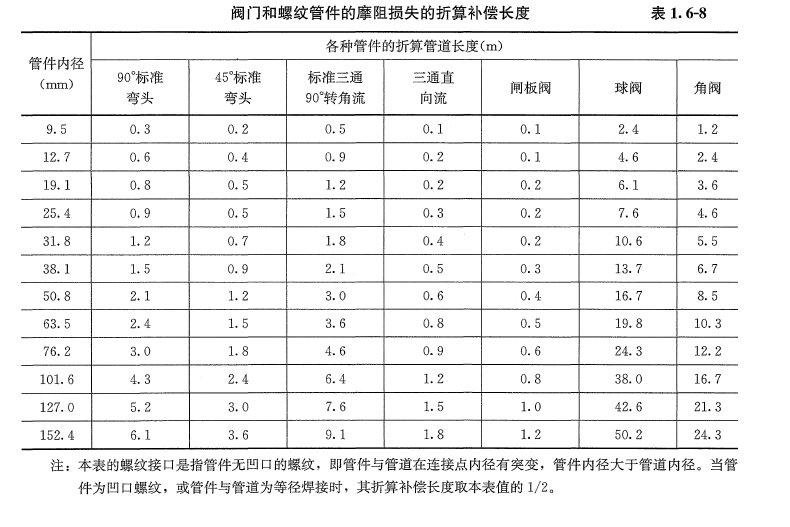

(3) 局部水头损失计算顺、逆时针管道的局部水头损失，宜按管道的连接方式，采用管（配）件当昼长度法计算。当管道的管（配）件当量长度资料不足时，可按本条第1,- 9 款管网的沿程水头损失百分数取值。
