水锤空气阀结构设计科学，维护简单，具有在大压差下又能大量高速进排气的功能，目前国内外排气阀的阀前后最大排气压差（即空气关闭压力）不大于0.1MPa，而水锤空气阀（复合式高速进排气阀）的空气关闭压力大于0.4MPa不自闭。

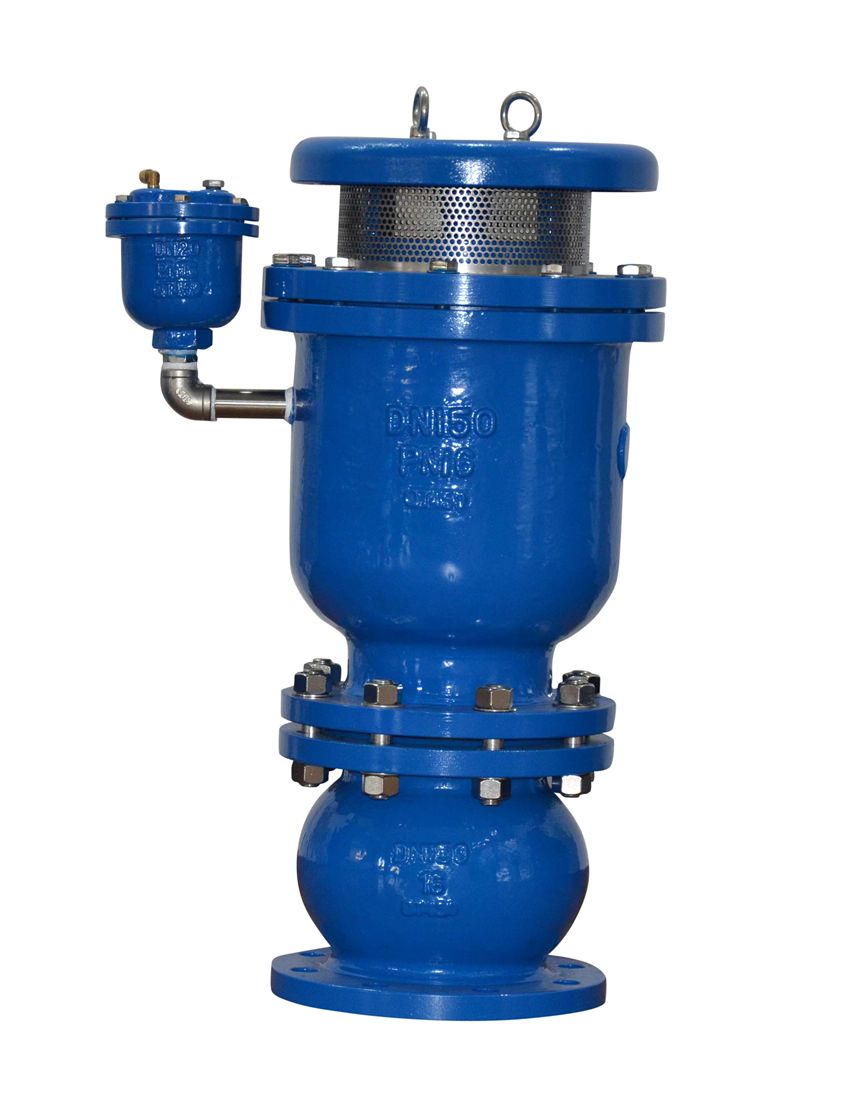

下图为水锤空气阀：
水锤预防阀是通过设在主排气阀进口的缓冲阀组抑制水柱回流,防止水柱弥合撞击，从根本上消除弥合水锤，本产品具有缓冲功能而不影响排气和吸气等特点，特别适用于对水泵启动频繁的情况。

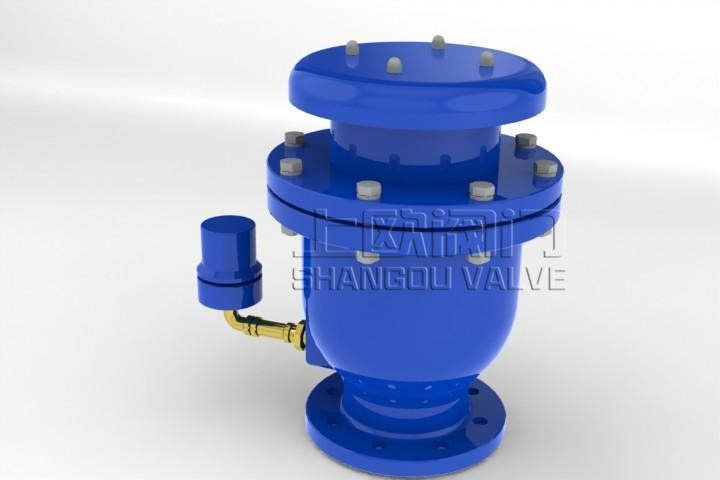

下图为水锤预防阀：
两者的技术要求：
1、设备要求
阀门应采用全新的合理的工艺和耐用性设计，并且具有适合本地冬季环境温度低达零下40℃及使用条件的等级和质量。所有的空气阀零部件应严格精确制造，并能与同类型零部件互换使用。
2、型式及基本参数
既有排气功能又有补气功能，在管道异常快速充水或水柱弥合情况下，通过限制排气速度产生临时气囊，减缓水柱弥合速度，降低压力波动。阀体要求立式地面下安装。
3、结构
建议采用一体化圆柱形设计，即低压进排气、高压微量排气装置处于整个阀体内部，整个空气阀外部无突出零部件，便于保护阀门元件，利于节省安装空间同时免于遭到意外损坏。
1）低压进排气装置：主要由阀体、浮子、污物防护罩等组成，防水锤空气阀为全通径设计。若阀体内无水，浮子将下沉到下部位置以允许空气从阀体下侧和阀体顶端的排进气孔口自由进出管道。在孔口上与阀体连接安装保护罩以免污物进入阀体。若阀体内充水时，浮子将上升直到与顶盖上孔口周围的止水装置接触，此时止水装置可防止水冒出阀体。
2）微量排气装置：微量排气装置的作用，当管道内有压力的情况下，空气阀充满水，可以自动动作，随时排放在管道正常运行期间积累的少量空气。因为本工程原水含沙量较高，微量空气阀应为耐污型，运行时在任何工况下都应避免阀内的水接触到微量空气阀的排气口，造成水中杂质卡堵在排气口上，造成密封不严而漏水的现象。微量排气装置应设计合理，结构简单，无任何冗余密封部件，密封性能可靠，免维护。
3）防水锤装置：其主要作用为当管道出现非正常工况发生水柱分离后的水柱弥合阶段通过限流盘来限制空气阀的排气速度，在一定时间内使管道内留存空气，形成气囊，通过空气的可压缩性和弹性降低快速流动的水对管道的冲击，保护管道安全。防水锤装置具有可调节缓闭调整机构，可根据水锤分析计算结果和现场实际运行工况现地调节气囊维持时间，以达到消除弥合水锤的zui佳效果。为避免管道内可能存在的杂物对防水锤装置造成卡堵和缠绕，防水锤装置应位于浮球上方以避免与水接触。
主浮球、副浮子，只能垂直上下移动，避免充水过程中，高速气流冲击浮球，引起浮球密封偏移及振动。
水锤空气阀应为整体铸造而成，不允许通过焊接连接和补焊修补。采用球墨铸铁的阀体和阀盖均需采用树脂砂铸造，毛胚不得有砂眼、气孔。铸造结构为同质性材料，不得含有非金属物和其他杂质。所有未经机加工的铸件表面应进行磨光处理并仔细地清理铸件毛刺。
4、部件材料要求
材料由卖方精心选择并获得业主批准。卖方应确认被选用的材料，在这种特定运行条件下，尤其是在这种水质的条件下适用性和抗磨蚀性能。所有材料均不允许有任何缺陷。材质的修改或更换，必须事先征得业主的同意。
