水锤预防阀采购技术说明：
1.现场情况：水泵设计扬程80m，供水高度50m，介质海水；安装地点土耳其海边；泵出口输水管道直径DN700，四泵并联，一备三开；

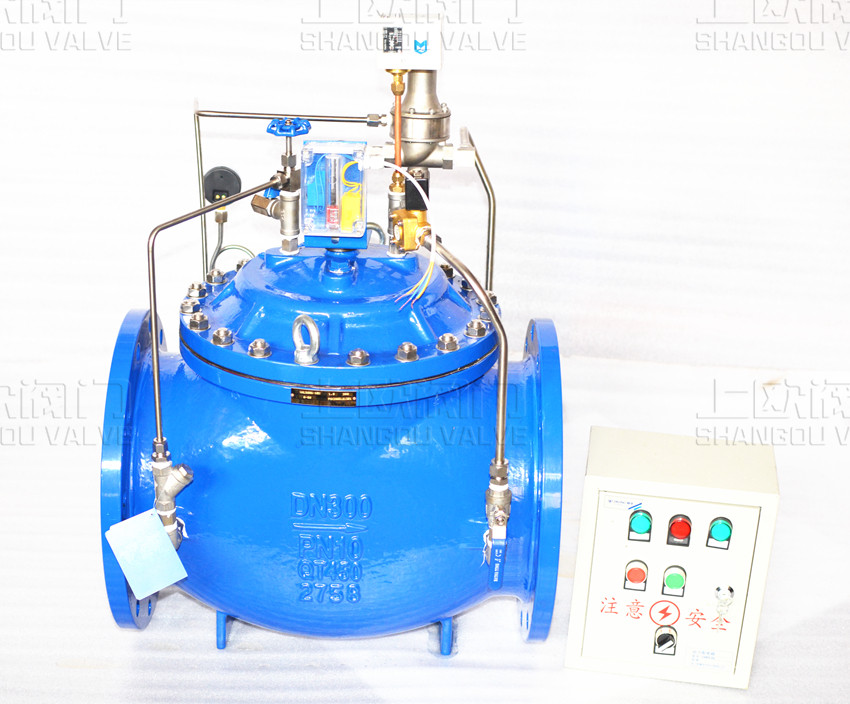

2.为提高现场泵及阀门水锤保护可靠性，参照国外先进设备性能，Dn800给水联络回路增加压力波动预止阀2台，由旁路排放至水池。设计规格Dn400，设计压力级PN25；采用法兰连接；壳体壁厚不低于20mm；阀门采用橡胶全衬阀板，以保证阀门关闭严密性和密封面的使用寿命，通过氯丁橡胶（或EPDM）全衬阀板，和阀体金属密封面提供密封，其过流部件采用S2205双相不锈钢材料或316L超低碳不锈钢等材料，阀体采用镍铬铸铁（镍0.8~1.0％，铬0.6~0.8％），阀门为双向止水。阀体阀盖采用低镍铬合金铸铁STQNiCr+ZF101涂覆重防腐涂料。供货应为成套产品，包含进口压力传感器（信号线6m）、控制柜、先导阀、电磁阀、针阀、过滤器等，全部适用海水介质，传感器采用进口品牌产品，电磁阀、先导阀为国内成熟知名产品，控制柜可以接受系统控制信号，输出阀门工作状态信号。
3.安装于补给水泵出口联络母管上，为自动控制阀，能够自动感应管路中压力的变化（低压、高压），并能自身开启，泄放返回的冲击波。阀门驱动的动力源为阀门前后的压差，由压力导阀引导动作，是一种导阀控制，水力驱动的非接触膜片（或活塞）式的控制阀。减小因水泵开启、关闭或停电而造成停泵时管道系统中所引起的压力波动，能够可靠地保护水泵、泵站及输水管道。电磁导阀与高压导阀并联作用，将阀门的工作压力设定。突然的停泵一般会产生巨大的压力波动，在管道较长的供水系统当中，这种压力波动往往表现出明显的低压段，继而高压段激聚出现。电磁控制导阀可感应到水泵断电及这种zui初的压力波降并自身开启，以使主阀随之开启，等待高压波的返回，开启的主阀会将随之而来的高压力波排至大气。当系统压力恢复到低压控制导阀的设定值之上时,导阀本身将会关闭，导致主阀缓慢关闭，至使系统中的压力稳定在高压与低压预定值之间。阀门除了可预防压力波动外，还具有防止系统超压，即安全阀功能。它通过将过高的压力排向大气，来完成这一功能。当系统压力超出高压控制导阀的设定值，主阀可立即开启，泄放系统压力。当系统压力下降至正常压力范围，低于导阀设定值时，主阀自动缓慢关闭。
4.压力波动预止阀阀门主轴上应配置流量泄放控制装置（请附图说明），可以根据现场情况调整压力波泄放速度，有效的对管道进行保护。压力波动预止阀正常情况下阀门的开启速度应当十分快速，应当在1秒反应开启。当水锤结束后，阀门复位时需有自诊断防水锤关闭性能，防止二次水锤的发生。系统在正常压力工况下为常关型阀门，在压力波动下开启时亦能保证自动复位功能。并在复位时，自动进行线型关闭，不会由于阀门关闭速度不当而产生二次压力波动。
5.压力波动预止阀在通向控制腔的控制管路入口应设置有滤网等防污物堵塞的过滤装置，控制设计需采用开环控制方式，阀门在正常工作过程中，要求控制管路不能有不间断水流通过，阀门只需在开启和关闭短时间内有水流通过，避免长期过水以堵塞针阀、导阀等控制元件。驱动方式采用膜片控制方式。zui低动作压力不大于0.05MPa。膜片疲劳弯曲次数应在10万次以上，无龟裂现象。
6.压力波动预止阀阀体采用球形直通结构，以降低汽蚀的发生，阀口不能配置支撑肋或导向环等多余物件，避免阀门产生不必要的水头损失。同时，不会对污物过于敏感。阀座应可在不卸下阀门的情况下在管路上直接更换。
7.压力波动预止阀需采用双腔式控制结构，实现无外动力的完全自动操作。确保过阀水流断面通畅，防止杂物和污物对阀杆、膜片等部件运动的影响。
8.预放阀应配套电气控制箱，电磁阀与压力开关连锁控制预先减压排放；电气元器件采用ABB、西门子等进口成熟知名品牌，箱体壳体材料采用316不锈钢（防盐雾），厚度不低于1.2mm，防护等级不低于IP56，电气控制件配置PLC、UPS均应为知名品牌（附表）；电磁阀、先导阀等采用国内先进知名品牌，能耐海水盐雾腐蚀。
9.按照需方要求出厂调整好先导阀排放压力（暂定0.4MPa及1.0MPa）、电磁阀排放时间，先导阀控制压力可现场调整，电磁阀开启时间、排放时间、关闭时间等均可以现场调整；
10.报价单位具备该类产品压力检测装置及成熟稳定的运行业绩，提供运行业绩证明；提供基于Bentley+Hammer+V8i水锤分析报告、产品图样，材料清单，安装调试使用说明书；产品具备CE认证证书；
11.产品设计、材料配置及试验应符合CJ/T219《水力控制阀》等标准zui新版规定要求，检验按照GB/T13927标准及企业内部性能设计检验规范执行，主阀密封性能试验压力1.0-2.5MPa，zui大允许泄漏量为零；
12.产品出厂资料：
(1)阀门尺寸流量选型计算书、壳体内件材料质保书，性能试验报告，详细安装调试使用说明书(原理说明、接线方法、备品备件规格及更换、电磁阀开阀关阀时间调整、先导阀调压方法等等)，图样及材料配置清单、电气接线图、控制原理图；设备外形图，阀门结构图（表示清楚阀门各组件，并列出组件表，表中列出组件编号、名称、规格、材质等）.设备基础荷载,设备规范表。
(2)就地控制箱的外形尺寸图及安装方式、液控原理图、控制箱箱内/外布置图、端子排接线位置、信号线、电源线规格要求。
(3)电气控制资料包括电气原理图、接线图、逻辑图，控制运行、保护联锁要求及框图，报警及联锁保护设定值，表计及测点清单，仪表设备资料，控制、保护信号I/O接口规格、数量等。
