固定锥形阀是我公司吸收国外技术在国内研发与生产的新产品，通常作为水轮发电机组旁通阀的自由排放阀，或是水电站和水库的连续排放流量控制阀，具有优异的消能效果，故称放散阀或消能阀，又由于流道内采用了固锥形体而又得名固定锥形阀，简称固定锥阀。

固定锥形阀采用不锈钢制造的调节套筒通过导流筋片安装在阀体上，执行机构带动套筒的运行来调节阀门过流面积，其结构优势有：
1、阀体：阀体为圆筒形设计，并带一个与上游渠道或管道相联的法兰。下游端的金属锥形阀座环为可浮动结构，以隔离阀体使其变形的应力。阀门前端的锥体通过导流筋片固定于阀体内，调节套筒可在筋片上自由滑动。阀门设有前后两道密封，防止关闭与运行中的泄漏。
后密封结构，采用双重三元异丙橡胶环（EPDM),经久耐用；前密封为软硬双重密封结构，软密封为环面密封形式，有效躲避锥口的高速冲刷，提高使用寿命。密封结构均为可拆卸式，维护更换方便。
2、调节套筒：调节套筒为圆筒形，通过沿轴线方向的直线运动开启和关闭阀门。在套筒前端的喷口表面采用了硬化处理，可有效适应高流速冲刷。当调节套筒行程结束时接触阀座环，形成软硬双重密封。
3、整流罩：当需要引导排放的水流时，可在固定于阀体前端的锥体上安装充气整流罩。整流罩可控制射流的散开不使水花落到阀门上，让水流集中地泄到下游，并对水流还有部分消能作用。有整流罩与无整流罩的出流示意（一般情况加有整流罩会略降低阀门流量系数2—3%)
4、驱动装置：可按工况要求采用电动、液压缸驱动或手动等方式。

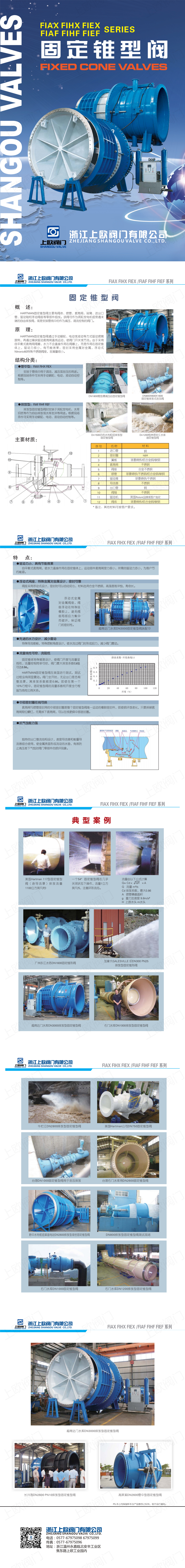

固定锥形阀图纸：
