BFTZ型固定锥形阀

产品简述：
固定锥形阀本身具有结构简单,流量系数大,阀门承载动载荷小,可适应于任何水头,可水平,垂直和倾斜布置,经久耐用等优势,普遍用作润轮旁通,水库排放或持续排放的流量控制,特别是用作下游环保流量的排放及枯水季节对下游河道流量的补充,该阀是水利水电工程现代化的一个重要设备.

更新时间：2021-12-16 10:40:14
浏览次数：745

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
结构详解
型号编制
技朮性能
技术特点
调节方法
布置须知
外形尺寸
工作原理
安装须知

产品概述

固定锥形阀是我公司吸收国外技术在国内研发与生产的新产品，通常作为水轮发电机组旁通阀的自由排放阀，或是水电站和水库的连续排放流量控制阀。具有优异的消能效果，故称放散阀或消能阀，又由于流道内采用了固锥形体而又得名固定锥形阀，简称固定锥阀。除了在流道终端设置有锥形阀芯之外，所有运动部件全部设置在阀门的过流通道外部，使得阀体内部流道通常顺滑，流量大而压降损耗少，其在整个工作范围内不会产生气蚀及振动。在相同流量下，相对传统形式的水跃消能、挑流消能等形式，具有消能、调节效果好，噪声小、对下游流道冲刷小等居多优势。

固定锥形阀本身具有结构简单、流量系数大、阀门承载动载荷小，可适应于任何水头，可水平、垂直和倾斜布置，经久耐用等优势，普遍用作润轮旁通、水库排放或持续排放的流量控制，特别是用作下游环保流量的排放及枯水季节对下游河道流量的补充，该阀是水利水电工程现代化的一个重要设备。

结构详解

固定锥形阀是一种轴流式调节阀，由阀筒体、导流筋片、锥体、调节套筒和整流罩等主要部件组成。采用不锈钢制造的调节套筒通过导流筋片安装在阀体上，执行机构带动套筒的运行来调节阀门过流面积。

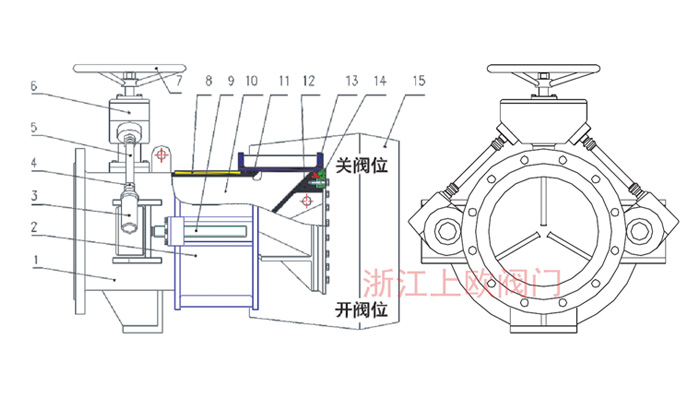

1、阀体 2、调节套筒 3、蜗轮箱 4、万向节 5、传动轴 6、齿轮箱 7、手轮 8、导向筋 9、丝杆 10、导流筋 11、O型密封圈 12、锥体 13、密封圈 14、阀座环 15、整流罩

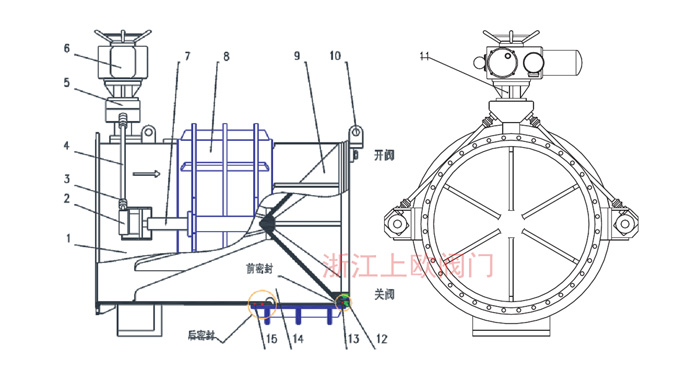

1、阀体 2、蜗轮箱 3、万向节 4、传动轴5、齿轮箱 6、电动执行机构 7、丝杆 8、调节套筒9、锥体 10、吊环 11、支架 12、阀座环 13、密封圈14、导流筋 15、O型橡胶圈

型号示例：

BFTZ941YX—P

不锈钢材质电动型法兰连接软硬双重密封锥形放散阀

BFTZ342YX—10C

铸钢材质手动型法兰连接软硬双重密封锥形放散阀

型号编制

型号示例：
1、BFTZ941YX—P：不锈钢材质电动型法兰连接软硬双重密封锥形放散阀
2、BFTZ342YX—10C：铸钢材质手动型法兰连接软硬双重密封锥形放散阀

技朮性能

部件名称	材质	部件名称	材质
阀体/锥体	碳素钢坏绣钢	导向筋面	锡青铜 CuAl1ONi5Fe4
调节套筒	碳素钢+不锈钢	齿轮箱	不绣钢+碳素钢
O型圈/橡胶圈	三元异丙橡胶EPDM	蜗轮箱	不绣钢+碳素钢
阀座环	不绣钢316+Ni合金	支架	碳素钢WCB
传动轴/丝杆	不诱钢2Crl3	整流罩	不绣钢304

技术特点

1.阀体

阀体为圆筒形设计，并带一个与上游渠道或管道相联的法兰。下游端的金属锥形阀座环为可浮动结构，以隔离阀体使其变形的应力。阀门前端的锥体通过导流筋片固定于阀体内，调节套筒可在筋片上自由滑动。阀门设有前后两道密封，防止关闭与运行中的泄漏。其密封结构如下图：

后密封结构，采用双重三元异丙橡胶环（EPDM),经久耐用；前密封为软硬双重密封结构，软密封为环面密封形式，有效躲避锥口的高速冲刷，提高使用寿命。密封结构均为可拆卸式，维护更换方便。

2.调节套筒

调节套筒为圆筒形，通过沿轴线方向的直线运动开启和关闭阀门。在套筒前端的喷口表面采用了硬化处理，可有效适应高流速冲刷。当调节套筒行程结束时接触阀座环，形成软硬双重密封。

3.整流罩

当需要引导排放的水流时，可在固定于阀体前端的锥体上安装充气整流罩。整流罩可控制射流的散开不使水花落到阀门上，让水流集中地泄到下游，并对水流还有部分消能作用。

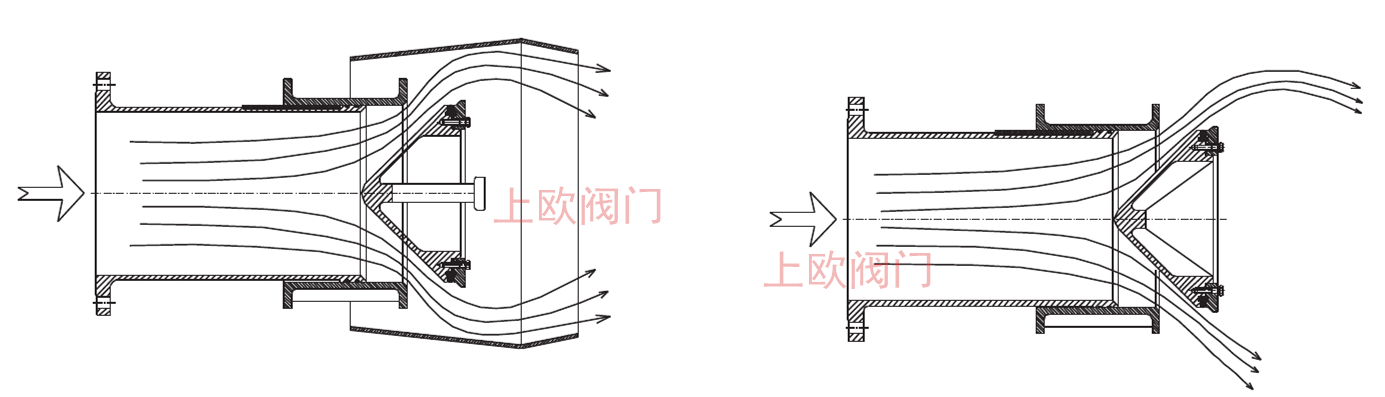

有整流罩与无整流罩的出流示意（一般情况加有整流罩会略降低阀门流量系数2—3%)

4.驱动装置锥形放散阀可按工况要求采用电动、液压缸驱动或手动等方式。

调节方法

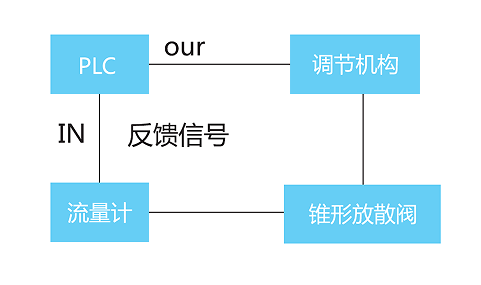

固定锥形阀可根据用户及场地要求，采用手动、电动、液动与气动操作机构。除手动型外，其他驱动形式，可采用以下控制方式：

1、流量计输出4-20mA直流信号，标定对应最小流量值和最大流量值。

2、将流量计输出反馈信号送入PLC处理，经PLC预设值比较后输出相应控制信号给调节执行机构，并驱动阀门运转至对应位置（阀门开度）。

3、由PLC负责开度预定、反馈信号比较及控制，输出工作。调节执行机构负责按PLC指令驱动阀门达到指定位置，控制精度由PLC设定，此方法为闭环控制，稳疋可靠

布置须知

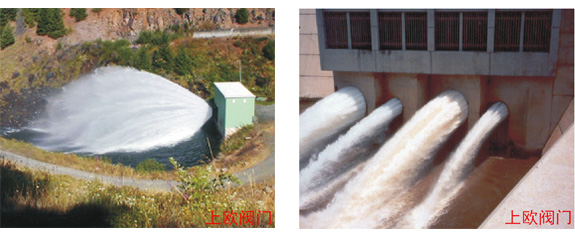

固定锥形阀的布置与枢纽建筑物有密切关系，必须科学安排谨慎施工。设计布置时，需要考虑系统迎风与背风，出流角度为仰射与俯冲、出流形式为面流或淹没等要素。如果布置不恰当，将引起因阀门开启特别是小开度时产生的射流对周边建筑物及下游河床的冲刷，以及其运行时形成的水雾产生对电站设备与阀门本身部件带来影响。阀门安装必须规范，消减阀门放水时对系统引起的震动。建议根据地貌和实际情况，主要从出口方式、安装方式和发散方式三个方面入手，合理安排锥形阀的布置。

1、出□方式的选择:

⑴淹没式：适合水头较低的沟渠等灌溉或饮用水系统，出口四周都为宽阔平坦，以沙石地形为主；

⑵喷射式：适合水头较高、陡峭山体场合；

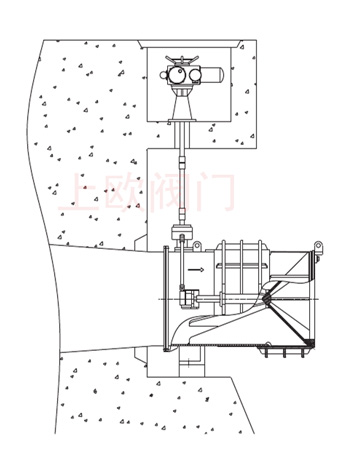

2、安装方式的选择：

(1)水平安装：适合于消能池较薄弱、但场地宽广、周围无建筑物；

(2)垂直安装：适合场地狭小或近距离建筑物较多。

(3)可选角度安装：通常介于水平安装与垂直安装之间。

3、发散形式选择：

(1) 普通型（自由发散型）：在空气中自由发散，根据水头大小形成不同范围的发散区域；

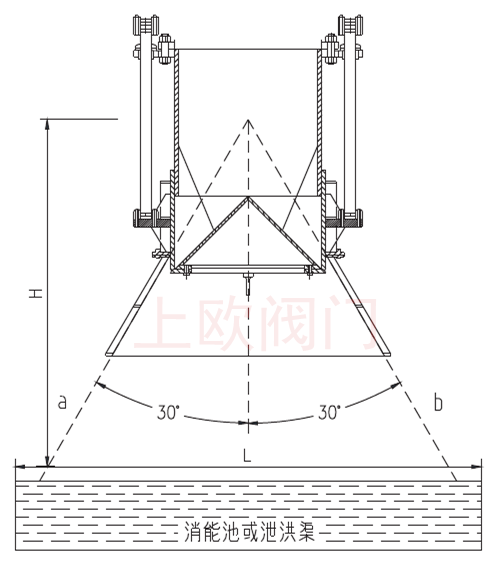

(2) 带整流罩型（限制发散型）：利用导流罩有效控制锥形阀的出口发散程度：都用于水头高，出口狭小，涉及建筑物或其他设施等；如图所示，用户应根据设计消能池或泄洪渠的具体尺寸选择合适的导流罩，具体如图所示，a、 b为导流罩的夹角延长线，L为消能池或泄洪渠的宽度，H为导流罩夹角顶部到消能池或泄洪渠表面的高度，按等边三角形原理计算该选用的导流罩角度。

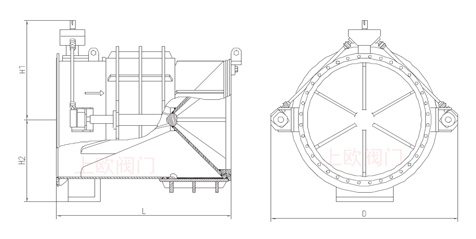

外形尺寸

DN	200	300	400	450	500	600	700	900	1000	1100	1200	1300	1400	1500	1600	1800	2000
L	570	720	940	980	1120	1240	1350	1600	1780	1900	2100	2250	2350	2400	2560	2800	2900
HI	280	320	480	500	540	580	680	740	860	950	1020	1100	1200	1350	1420	1500	1820
H2	220	300	380	420	450	480	510	600	720	780	840	890	920	1030	1150	1240	1450
D	450	600	1000	1000	1160	1250	1400	1600	1900	2200	2300	2580	2580	2700	2780	2820	3100
重量Kg	380	410	490	520	580	950	1150	1750	2000	2500	3600	4400	5100	5900	6700	8900	9900

工作原理

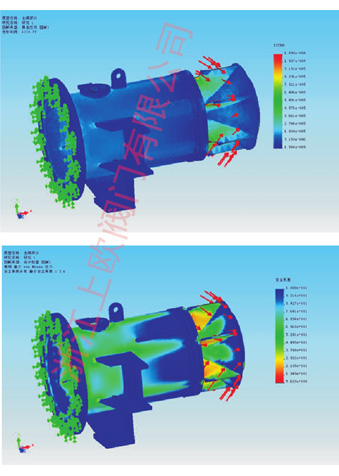

固定锥形阀通过改变调节套筒与锥体之间的过流面积，实现对流量的控制，使阀门在任意开度下自由排放均能将气蚀和振动控制在最低状态。锥体通过科学的流体设计，采用 COSMOSWorks结构分析软件确定阀门应力分布，采用先进的FLUENT流体专用分析软件进行测试，使过流面的变化与调节套筒的移动形成线性对应关系，实现全行程的良好调节性能。锥体通过多块流线形肋板固定于阀体上，使该阀与其它常规消能阀相比，显著降低或消除阀门运行时的汽蚀与振动，并使阀门操作力矩达到最低。阀门关闭时，调节套筒与锥体前端的锥形阀座形成一个金属对金属和金属对橡胶的软硬双重密封，保障阀门零泄漏。开阀时，排出的水流形成一个宽的锥角喷射到大气中，并且被分解成细密的飞沫。如果喷射流形状需要控制，在阀门出口端可添加一个充气整流罩，不但允许空气混合到水中防止管壁真空的产生，而且还能形成集中的水流形状。

选型计算方式

阀门口径可依据所需流量求得，其流量计算公式如下：

Q=流量（m3/s)

Cv=流量系数（该阀水力条件好，具有较其它阀门高的流量系数，其Cv =0.75 ~ 0.86 ) G=9.81(m/s2)

H=锥形放散阀前相对阀体轴心的总水头（m)

A=锥阀通径截面积（m2 )

安装须知

1、请检查随机各部件是否齐全、铭牌数据是否与订货要求相符；
2、固定锥形阀安装前应仔细核对阀门底脚尺寸和法兰尺寸是否与管道预留尺寸一致；
3、安装或运输装卸过程中严禁直接在阀体或阀杆位置进行装卸，应利用出厂时的阀门支架或阀门上的吊钩进行；
4、安装前请务必冲洗管道，确保管道无残渣存留，以免影响密封面的完整；
5、执行机构与套筒之间通过传动机构连接并动作，故安装时应特别注意传动杆与操作机构的水平度、垂直度和同轴度。
6、安装完毕后应通过手动操作将阀门开启到50％左右，然后按照执行机构的说明书上的操作要求进行零位和满行程调整。
7、产品安装必须留出足够的杠杆动作空间，并设置保护栅以保护人身安全和产品正常动作。水击可能危及产品安全，必要时下部再设置安全平台。
