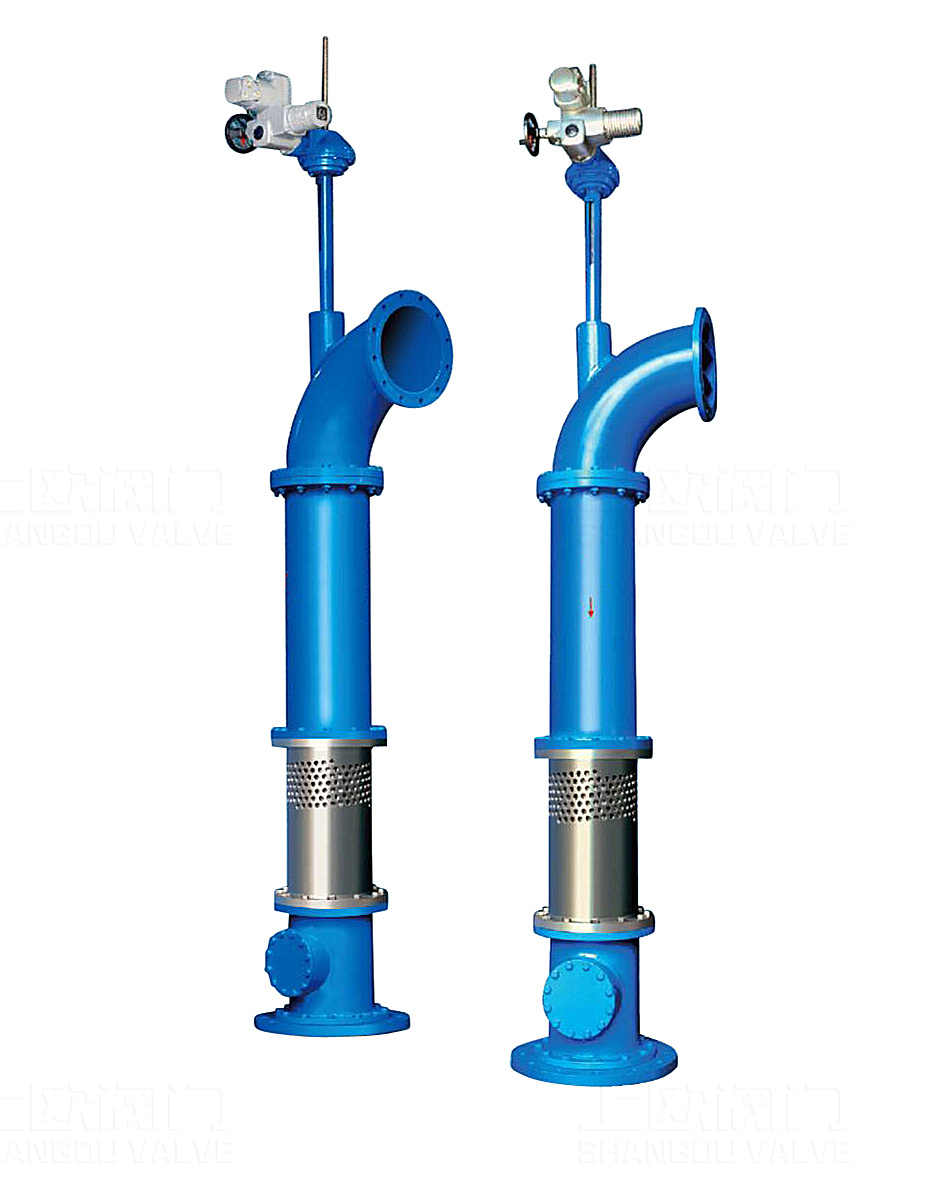

浸入式多喷孔排放阀多用于市政引水工程水厂进水调流阀，管道中调压井进水阀，水电站旁通阀，灌溉排放阀等场合。主要解决传统阀门恶劣工况下阀门的振动，气蚀，噪音等问题。
zui大流量
我们推荐的zui大流量按下表 m3/s
|
喷管直径D |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
zui大流量 |
0.28 |
0.44 |
0.64 |
0.86 |
1.13 |
1.43 |
1,76 |
2,54 |
3.6 |
|
喷管直径D |
800 |
900 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
1800 |
|
zui大流量 |
4.5 |
5.7 |
7 |
10.17 |
11.9 |
13.8 |
15.9 |
18 |
22.8 |
注：弯头处平均流速设计一般不超过6m/s.当弯头流速超过6米秒，请特别注明。
阀门流阻系数zui小1.2（可根据实际工况设计）
法兰连接尺寸：GB/T17241.6，GB/T9113.1—2000或按客户要求。
|

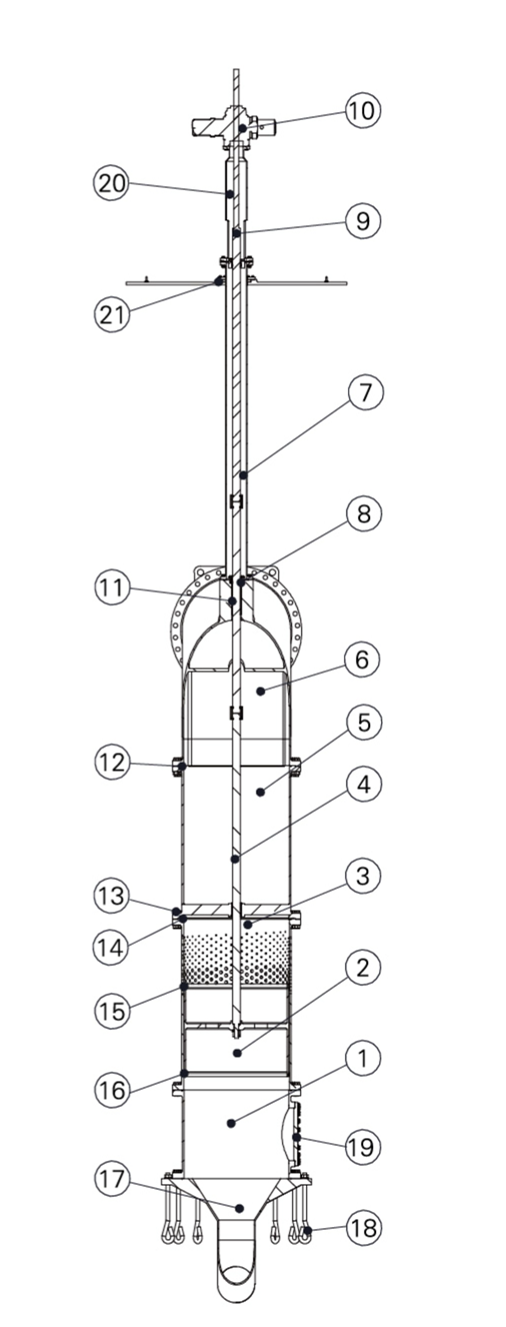

序号 |
|
零件名称 |
可选材料 |
|
1 |
基础管 |
Q345，Q235，QT450-10 |
|
|
2 |
套筒闸 |
0Cr18Ni9，OCr17Ni12Mo2 |
|
|
3 |
喷管 |
0Cr18Ni9，OCr17Ni12Mo2 |
|
|
4 |
中心轴 |
0Cr17Ni4Cu4Nb，OCr18Ni9 |
|
|
5 |
连接管（缩管） |
Q345，Q235，QT450-10 |
|
|
6 |
弯头 |
Q345，Q235，QT450-10 |
|
|
7 |
支撑管 |
0Cr18Ni9，0Cr17Ni12Mo2 |
|
|
8 |
盘根 |
NBR |
|
|
9 |
防转销 |
0Cr17Ni4Cu4Nb |
|
|
10 |
驱动机 |
组合件 |
|
|
11 |
轴承 |
ZCuAl10Fe3 |
|
|
12 |
密封圈 |
NBR SI |
|
|
13 |
螺栓 |
0Cr18Ni9，0Cr17Ni12Mo2 |
|
|
14 |
密封座 |
UHMW |
|
|
15 |
导向圈 |
UHMW |
|
|
16 |
密封圈 |
NBR |
|
|
17 |
排污管（可选） |
Q345，Q235，QT450-10 |
|
|
18 |
地脚螺栓 |
标准件，0Cr18Ni9 |
|
|
19 |
检修盖 |
Q235 |
|
|
20 |
操作机支架 |
Q345，Q235 |
|
|
21 |
水池支撑板（可选） |
Q345，Q235 |
注：其它材料按客户要求
