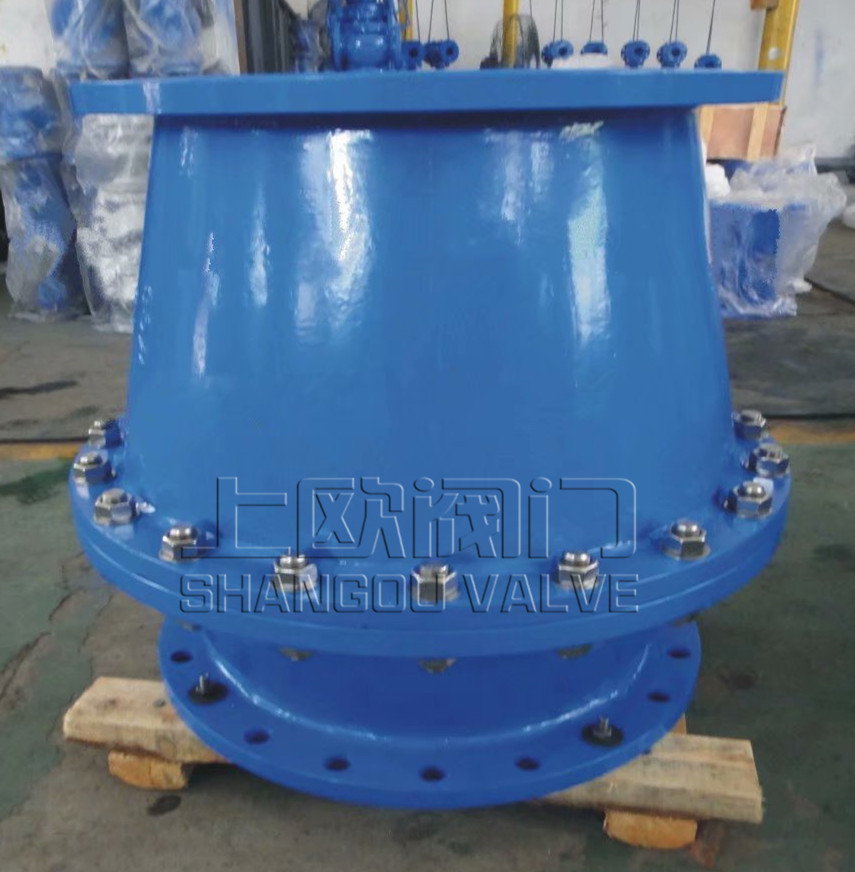

微阻球型止回阀

  • 产品简述:

    HQ45X微阻球型止回阀具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。


    更新时间:2021-09-01 10:25:31
    浏览次数:1450
产品概述

 HQ45X微阻球型止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减小水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。 本公司生产的球型止回阀型号有:HQ44X/HQ45X。

产品特点

球型止回阀具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠。

技术参数

公称压力:1.0~1.6MPa

公称通经:50~1000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

型号

公称压力(MPA

壳体试验压力(MPA

密封试验压力(MPA

阀体材料

球体材料

HQ44/45X-10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44/45X-16

1.6

2.4

1.76



部件材料

零件名称

阀体

阀瓣

阀座

弹簧

材料

铸铁、球铁、铸钢

铸铜、不锈钢

铜、不锈钢

不锈钢

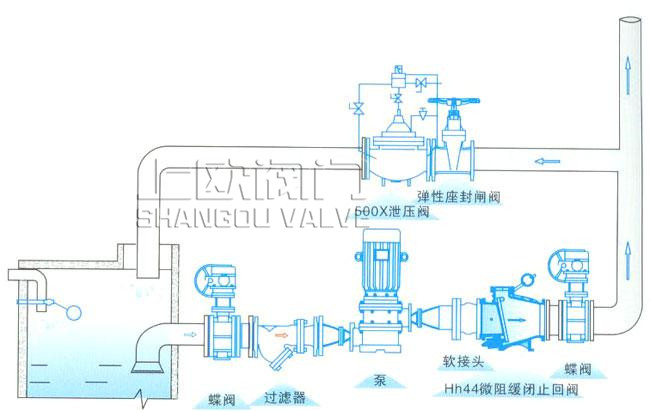

安装示意图

连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

203

216

241

292

330

356

495

622

698

781

914

978

978

1295

1448

1600

1760

1900

H

180

210

225

245

280

320

380

450

470

500

















H1













510

570

640

715

815

825

980

1155

1260

1350

1660

1700
