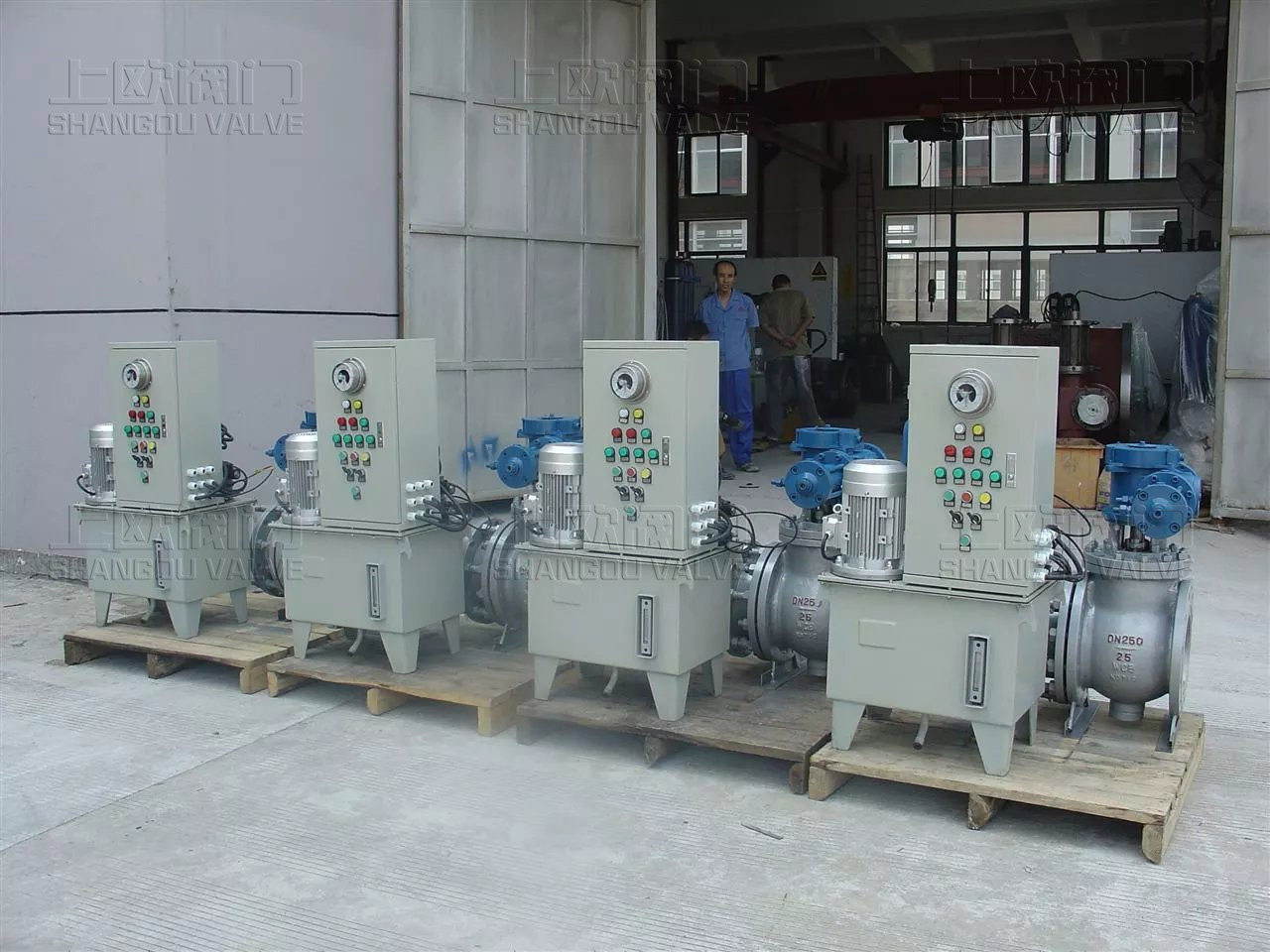

液控水电球阀

  • 产品简述:

    液控水电球阀设计结构合理,强度高,在高流速下无任何震动,能按程序开启,在开启时流道完全畅通,在运行时水损小,断电(或通电)时自动按预先设定的时间和角度,分快关,慢关两阶段关闭,适用于水,海水,油品,喷煤粉,焦炉煤气,含尘气体等介质,可在泵的出口或管路中起止回和截止功能用.


    更新时间:2021-11-15 13:31:28
    浏览次数:1452
产品介绍

液控水电球阀设计结构合理、强度高,在高流速下无任何震动。能按程序开启,在开启时流道完全畅通,在运行时水损小,断电(或通电)时自动按预先设定的时间和角度,分快关、慢关两阶段关闭,适用于水、海水、油品、喷煤粉、焦炉煤气、含尘气体等介质,可在泵的出口或管路中起止回和截止功能用。

从结构看,采用三段上密封(进口密封+出口密封)密封性能可靠,维修方便,流阻系数比其他类型阀门(如闸阀、蝶阀等)小,运行耗能少,效率高;从控制机理看关阀时,靠重锤势能,较电动、液动,不需常备动力电源,液动重锤球阀,可现场操纵,也可匹连PLC实现远控,实现少人或无人操作运行,该液控重锤球阀配置双泵(电泵+手动泵)系统,在无动力源的情况下,可手动开启或关闭球阀。

产品优势

1、可取代水泵出口截止阀和止回阀,并集机、电、液于一体,占地面积小;
2、阀门开启或关闭过程中,阀座和球冠没有相互摩擦,阀门使用寿命长;
3、阀门开启关闭不受淤泥和杂物影响,适用与泥浆水工况;
4、采用金属和非金属两道密封,自密封性好,水压越大,密封比压也越大;
5、自动化程度高,可就地、远程及联动控制;
6、电气系统可采用PLC智能控制系统,也可以采用普通型继电器式系统;
7、液压系统电机功率小,工作效率高,保压性能好,油泵启动间隔时间长;
8、有明显的开度指示和机械限位调节机构,行程开关装置防水防尘设计,不外露,性能稳定,使用寿命长;
9、电气操作界面人性化、多样化,可设计普通按钮式、文本式、触摸屏式,也可根据客户的需要,设计的人机操作界面。

结构特点

1、适用于介质为含泥沙的水,温度-28~80℃的水电站时水管道上作为启闭装置,只能全开、全关,不能作调节用,具有流阻小、启闭灵活、安全可靠、操作方便等优点。
2、采用双密封环的活塞止水环结构,分上游检修密封和下游工作密封。在环形阀芯的上下游密封位置均设置有密封环,通过液压系统推动活塞止环与其压紧,实现密封。正常关闭球阀时,下游工作密封关闭,顺利止水,而在检修或更换下游工作密封时,上游检修密封关闭,并由机械锁定装置锁定。
3、操作机构为液压操作机构(直缸接力器),直缸接力器为活塞--拨叉机构,设置有手动锁定装置、主阀位置信号指示装置以及手动锁锭投入或拨出信号指示装置。手动锁定装置能抵挡接力器的最大操作压力,避免阀门误动作。
4、在球阀的上、下游密封环上,分别设置了位置行程开关,通过电路接至中控室后,能够准确地了解密封环所处状态,以便能够准确地操作接力器开关阀门。
5、主阀上游通过阀前短管与进水管道焊接,下游通过伸缩节与水轮机蜗壳连接,以便于安装和检修液动球阀(主阀),伸缩节调整。
6、主阀设置有旁通生产管道,其目的在于开启主阀前使阀门上下游端的压力平衡,减小主阀启闭力矩。旁通阀为--液动球阀,在液动球阀前设置-手动阀门,用于检修旁通液动球阀。
7、在伸缩节顶部设置有DN80的楔式闸阀,在压力钢管向下游水轮机充水时,该阀门完全打开,将水面的空气排除。在球阀底部和伸缩节度部均设置有DN80mm,PN4.0MPa的手动闸阀,用于在检修水轮机等时充分排除阀门体腔内的污物和蜗壳内和积水。
8、在接力器的开关两个进油口处分别设置了两具节流阀,使阀门的开启和关闭时间可以根据顾客要求进行调节。

零部件材质

零件名称

材    料

阀    体

WCB

左    体

WCB

球   体

WCB

密封副

不锈钢/不锈钢

阀    轴

不锈钢、碳素钢

滑动轴承

CSB复合材料

填    料

柔性石墨

墙    板

碳素钢
