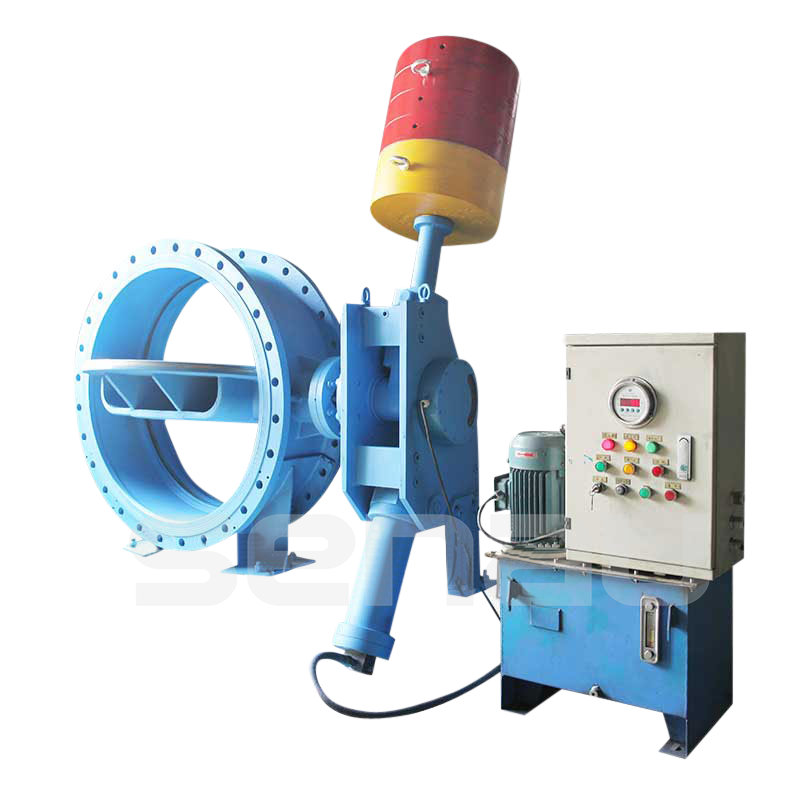

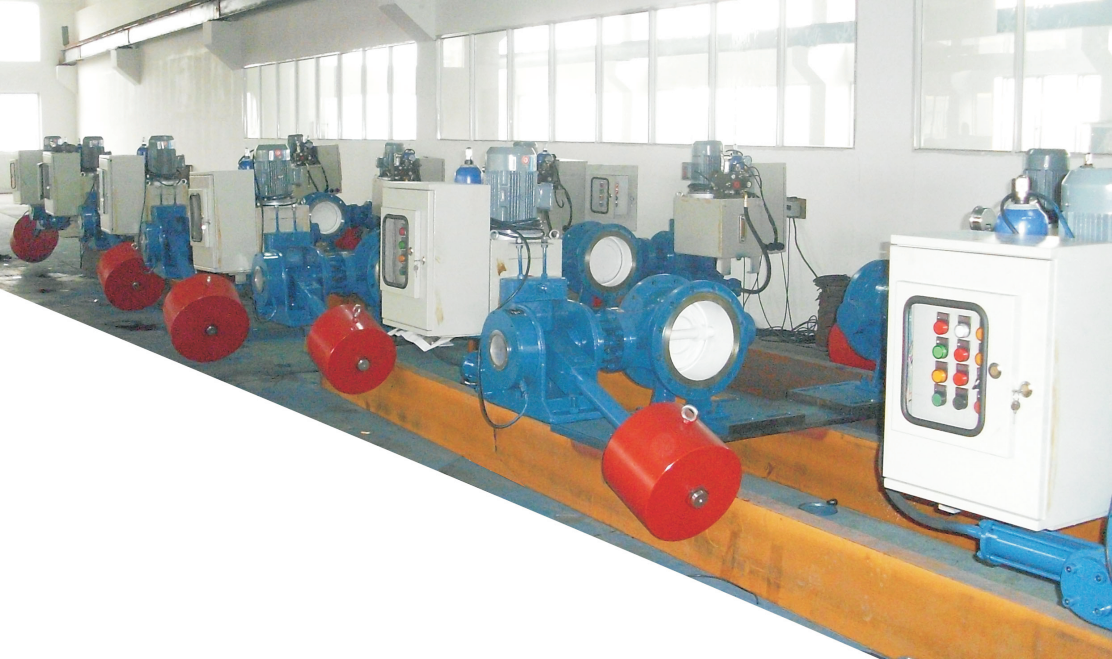

重锤式液控止回蝶阀

  • 产品简述:

    重锤式液控止回蝶阀主要安装于水电站水轮机进口,用作水轮机进口阀,或安装于水利、电力、给排水等各类泵站的水泵出口,用以代替止回阀和闸阀。


    更新时间:2021-12-24 11:17:50
    浏览次数:1351
产品概述

重锤式液控止回蝶阀是目前国内外较先进的管路控制设备,主要安装于水电站水轮机进口,用作水轮机进口阀;或安装于水利、电力、给排水等各类泵站的水泵出口,用以代替止回阀和闸阀。工作时,该阀与管道主机配合,按照水力过渡过程原理,通过电液控制程序的有效设置,实现管路的可靠截止,有效消除管路水锤,并可实现无电自动关阀,起到保护管路系统安全的作用。 工开阀门生产的智能型重锤式液控缓闭止回蝶阀以重锤势能为自动关阀动力源,采用PLC智能型控制系统,并可根据用户要求加装手动、自动锁定装置,流阻系数小、自动化程度高、功能齐全、性能稳定可靠,是我公司在广泛搜集、研究、总结国内外同类产品性能的基础上,引入阀门、液压、电气等行业的多项研究成果,厚积而薄发,开发出来的新一代智能化高效节能产品。

性能参数

适用介质:水、海水、泥沙水、油品等
介质温度:≤80℃
开阀时间:10~90秒(可调)
快关时间:1.5~20秒(可调)
慢关时间:6~90秒(可调)
快关角度:70°±10°
慢关角度:20°±10°
全开状态最小流阻系数:0.1
可选控制电源:AC220V、DC220V、DC110V、DC24V

产品外形图

DN

PN(MPA)

L1

L2

B1

B2

B3

H1

Z-Фd

500

1.0

570

950

414

952

952

350

20-26

600

1.0

750

778

542

1017

1017

405

20-30

700

1.0

750

778

510

1215

1215

460

24-30

800

1.0

582

950

595

1165

1165

520

24-33

900

1.0

600

950

660

1530

1530

570

28-33

1000

1.0

381

966

740

1130

1130

625

28-36

1200

0.6

690

800

840

1760

1760

710

32-33

1.0

780

1236

880

1853

1853

735

32-39

1400

0.6

780

1236

977

1721

1721

820

36-36

1.0

780

1236

1158

1615

1615

820

36-42

1600

0.25

770

910

1057

2040

2040

920

40-36

0.6

780

1219

1113

1832

1832

920

40-36

1800

0.25

780

1219

1233

1805

1805

1070

44-39

0.6

780

1219

1233

1905

1905

1070

44-39

2000

0.25

897

905

1363

2285

2285

1170

48-42

0.6

900

956

1465

2285

2285

1170

48-42

2200

0.25

1030

1123

1631

2492

2492

1300

52-42

0.6

1130

1223

1631

2592

2592

1300

52-42

2400

0.25

1235

1365

1775

2585

2585

1355

56-42

0.6

1395

1395

1775

2600

2600

1355

56-42

用途及特点

1、重锤式液控缓闭蝶阀是我们公司研制开发的新产品,是我国新一代液控蝶阀,它兼收国外新技术和国内同类产品的优点改进了同类产品的不合理布局,具有结构紧凑、重量轻、操作方便、性能可靠、功能齐全、造型美观大方、便于维修等特点。
2、本阀兼具蝶阀和止回的双重功能,一阀两用,当用在泵的出口处作截止和止回用时,具有其它阀不能比拟的优越性,可按预先调好的程序分快关和缓闭两个阶段关阀,角度和关阀时间可根据用户需要选定,对突然停电或事故过程中产生升压造成的水锺危害及水泵倒转具有最佳的消除或抑制效果,可以简便地实现泵阀联锁控制及微机控制,即可就地操作又可远距离操作,特殊情况下可以手动开阀、关阀;根据用户需要整体安装和分离式的垂直安装,较重锺式液控阀又前进了一步,既有明显的节能效果又有可靠的安全度;开启力度大,开启后蝶板无波动,可保持最小的流阻系数,液压系统保压性能好,液力效率高,油泵启动间隔时间长。
3、该阀体阀板轴应具有良好的支承结构和轴向定位结构,轴承采用抗水解的润滑脂润滑。
4、该阀板轴轴承有可靠的防泥沙组合密封结构,密封在内侧,轴承在外侧,之间设漏水孔,防止含泥沙水进入轴承室,加速磨损及引起卡轴。
5、该阀门具有全开、全关机械限位,并具有直观的开度指示盘。
6、该阀门橡胶密封圈具有抗疲劳、抗老化及耐磨性能,阀门在开关3000次以上不会损坏;使用年限为十五年以上。

执行标准

1、JB/T5299-1998 液控止回蝶阀
2、GB/T12221-89 法兰连接金属阀门 结构长度
3、AWWA-C504-94 美国水工协会标准,橡胶阀座蝶阀
4、GB12238-89   通用阀门 法兰和对夹连接蝶阀
5、GB/T13384-92机电产品包装通用技术条件
6、B2555-81(PN=0.6) 法兰标准
7、GB/T13927-92 压力试验标准
8、GB/T17241.6-1998整体铸铁管法兰
9、GB/T17241.7-1998铸铁管法兰技术条件
10、GB/T9115.1-2000平面、突面整体钢制管法兰
11、GB/T9124-2000钢制管法兰技术条件
12、GB/T13384-92 机电产品包装通用技术条件
