液控止回蝶阀

  • 产品简述:

    液控止回蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门,安装时请注意阀门关闭状态承压方向。


    更新时间:2021-12-24 10:56:41
    浏览次数:1328
产品概述

液控止回蝶阀按照控制系统则分为普通蓄能器式(X)和蓄能器式锁定型(XS),主要由阀门本体、传动机构、液压站、电控箱等四部分组成,阀门本体由阀体、碟板、阀轴、密封组件等零件组成,传动机构主要由液压缸、摇臂、支撑侧板等连接、传动件组成,是液压动力开、关阀门的主要执行机构,液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。

产品特点

1、靠两个蓄能器蓄能,无外来能源时可自动关阀。
2、密封可靠、流阻系数小。
3、采用PLC智能控制系统,可实现文本、触摸屏等多种人性化操作界面。
4、可以实现远程、本地控制。
5、能按预定程序实现与其他管路设备联动操作。
6、具有快、慢可调的关闭功能。
7、具有截止、止回功能。
8、关闭时能实现缓闭功能,有效消除水锤危害,保护水泵及网管系统的安全。

产品类别及结构特点

按照控制系统则分为普通蓄能器式(X)和蓄能器式锁定型(XS)
1、主要由阀门本体、传动机构、液压站、电控箱等四部分组成
2、阀门本体由阀体、碟板、阀轴、密封组件等零件组成。
3、传动机构主要由液压缸、摇臂、支撑侧板等连接、传动件组成,是液压动力开、关阀门的主要执行机构。
4、液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。
5、手动泵用于系统调试和特殊工况下的阀门启闭。
6、流量控制阀用于开阀时间调节。
7、传动液压缸设有快关时间调节阀、慢关时间调节阀和快、慢关角度调节。
8、系统中,两个蓄能器互为备用,为阀门启闭提供主动力源。
9、阀轴采用长、短轴结构均可。
10.一般采用卧式布置;也可根据用户要求采用立式布置。
11、液压站、电控箱与阀门本体可以是整体安装,也可以分开安装。用户未作特殊说明时为整体式装。采用立式布置时均为分体式安装。
12、液压系统电磁换向阀控制特征一般为正作为型,既电磁阀得电蝶阀门阀、失电蝶阀关阀;反之则为反作用型,即电磁阀失电蝶阀开阀、得电蝶阀关阀。常规配套电磁换向阀为正作用型,采用烦作用型应在订货时说明!

连接尺寸
DN PN L L1 L2 L3 L4 法兰连接尺寸
400 0.6 216 556 1449 320 440 GB/T17241
GB/T9113
1.0 216 556 1449 330 440
1.6 216 556 1449 345 440
450 0.6 222 556 1449 370 440
1.0 222 556 1449 380 440
1.6 222 580 1449 395 490
500 0.6 229 580 1449 400 440
1.0 229 580 1449 410 490
1.6 229 580 1449 425 490
600 0.6 267 580 1449 440 490
1.0 267 580 1449 460 490
1.6 267 625 1820 470 490
700 0.6 292 625 1449 436 490
1.0 292 625 1820 550 545
1.6 292 625 1820 570 545
800 0.6 318 625 1820 625 490
1.0 318 625 1820 640 545
1.6 318 625 1820 660 545
900 0.6 330 625 1820 700 545
1.0 330 625 1820 710 545
1.6 330 675 1820 725 610
1000 0.6 410 625 1820 760 610
1.0 410 675 1820 770 610
1.6 410 675 2180 790 610
1200 0.6 470 675 1820 875 610
1.0 470 675 2180 890 610
1.6 470 729 2180 915 720
1400 0.6 530 729 2180 1000 720
1.0 530 729 2180 1020 720
1.6 530 781 2180 1045 960
1600 0.6 600 781 2180 1120 720
1.0 600 781 2180 1140 960

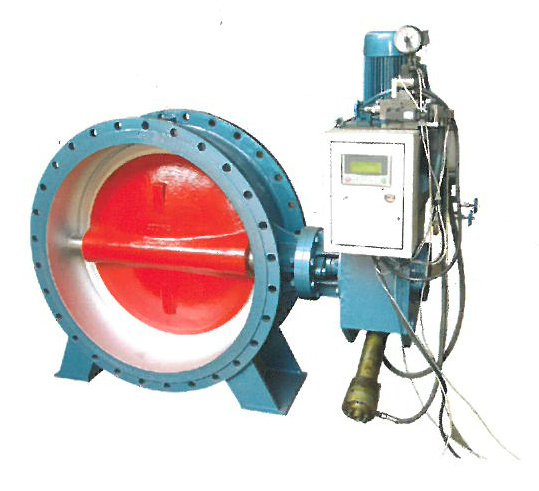

实物展示
