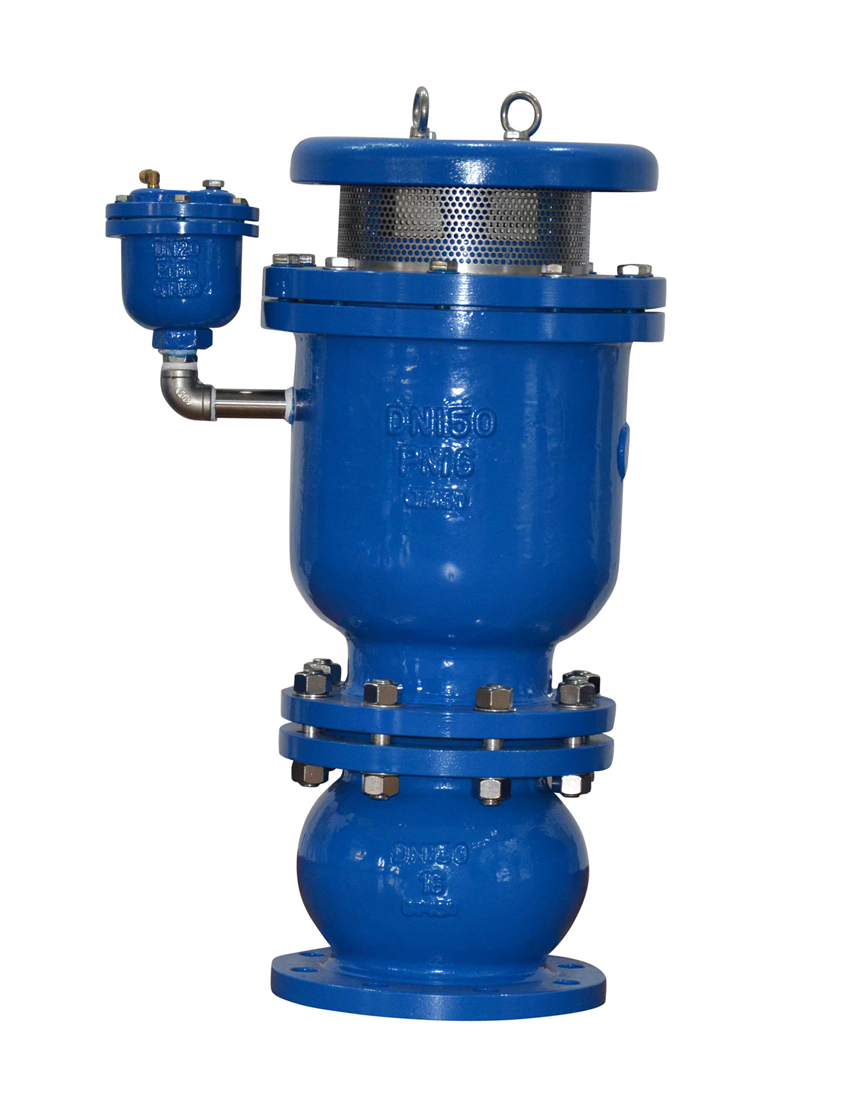

水锤预防阀

产品简述：
水锤预防阀通过设在主排气阀进口的缓冲阀组抑制水柱回流,防止水柱弥合撞击,从根本上消除弥合水锤,具有缓冲功能而不影响排气和吸气等特点,特别适用于对水泵启动频繁的情况.

更新时间：2022-07-15 14:09:44
浏览次数：1636

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
工作原理
零部件材料表
主要技术规范表
主要外型尺寸表

产品概述

水锤预防阀组包括主排气阀，其阀体下方设有开孔，微量排气阀通过管道连接开孔与主排气阀连通，主排气阀进口处设有缓冲阀组，缓冲阀组包括缓冲阀体，缓冲阀体内吊装有导向轴，缓冲板套装在导向轴上，缓冲板上设有节流孔。当水柱在重力以及负压作用下回流，主排气阀压力为正压，缓冲板在正压气流下沿着导向轴升起将缓冲阀组出口堵住，使得主排气阀流量变小，此时分离水柱的空气不能快速排出，因此抑制水柱回流，防止水柱弥合撞击，从根本上消除弥合水锤，经过一定时间，吸入的空气通过节流孔排出，水流进入主排气阀，主排气阀浮球升起关闭，同时缓冲板降落。弥合性水锤预防阀通过设在主排气阀进口的缓冲阀组抑制水柱回流，防止水柱弥合撞击，从根本上消除弥合水锤。本产品具有缓冲功能而不影响排气和吸气等特点，特别适用于对水泵启动频繁的情况。

工作原理

水锤预防阀通过设在主排气阀进口的缓冲阀组抑制水柱回流,防止水柱弥合撞击,从根本上消除弥合水锤。本产品具有缓冲功能而不影响排气和吸气等特点,特别适用于对水泵启动频繁的情况。

零部件材料表

序号	零件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	浮球	SUS304	SUS304	SUS304	SUS304	SUS316	SUS316L
3	密封组件	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
4	阀盖	HT200	QT450-10	WCB	CF8	CF8M	CF3M
5	排气罩	HT200	QT450-10	WCB	CF8	CF8M	CF3M
6	微量排气阀	组合件	组合件	组合件	组合件	组合件	组合件
7	缓冲阀塞	组合件	组合件	组合件	组合件	组合件	组合件

主要技术规范表

设计标准	JB/T 12386-2015《给水管道进排气阀》,CJ/T 217-2013《给水管道复合式高速进排气阀》
法兰标准	GB/T 17241.6-2008《整体铸铁法兰》,JB/T 79.1-1994《凸面整体铸钢管法兰》
试压标准	GB/T13927-2008《工业阀门压力试验》
使用温度	0-85℃
适用介质	清水,原水(注：不能用于污水系统)

主要外型尺寸表

公称压力	公称通径	尺寸(mm)
PN(MPa)	DN(mm)	Φ	H	D	D1	Z-Φd
	50	195	460	160	125	4-18
	80	242	535	195	160	4-18
	100	260	595	215	180	8-18
	150	345	760	280	240	8-23
1	200	425	900	335	295	8-23
	250	500	1030	390	350	12-23
	300	605	1150	440	400	12-23
	400	740	1440	565	515	16-25
	50	195	460	160	125	4-18
	80	242	535	195	160	8-18
	100	260	595	215	180	8-18
	150	345	760	280	240	8-23
1.6	200	425	900	335	295	12-23
	250	500	1030	405	355	12-25
	300	605	1150	460	410	12-25
	400	740	1440	580	525	16-30

如果你需订购我厂弥合性水锤预防阀组产品，咨询时烦请告知公称通径、公称压力、法兰标准、阀体及内件材料等，本产品在使用过程中压力不能低于0.03MPa，如低于0.03MPa排气阀容易漏水，必须配一只阀门作为检修用。
