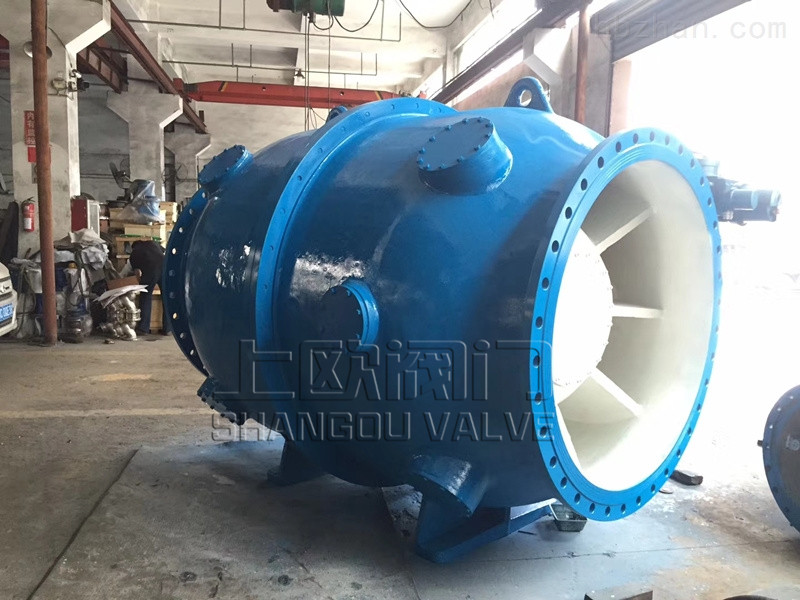

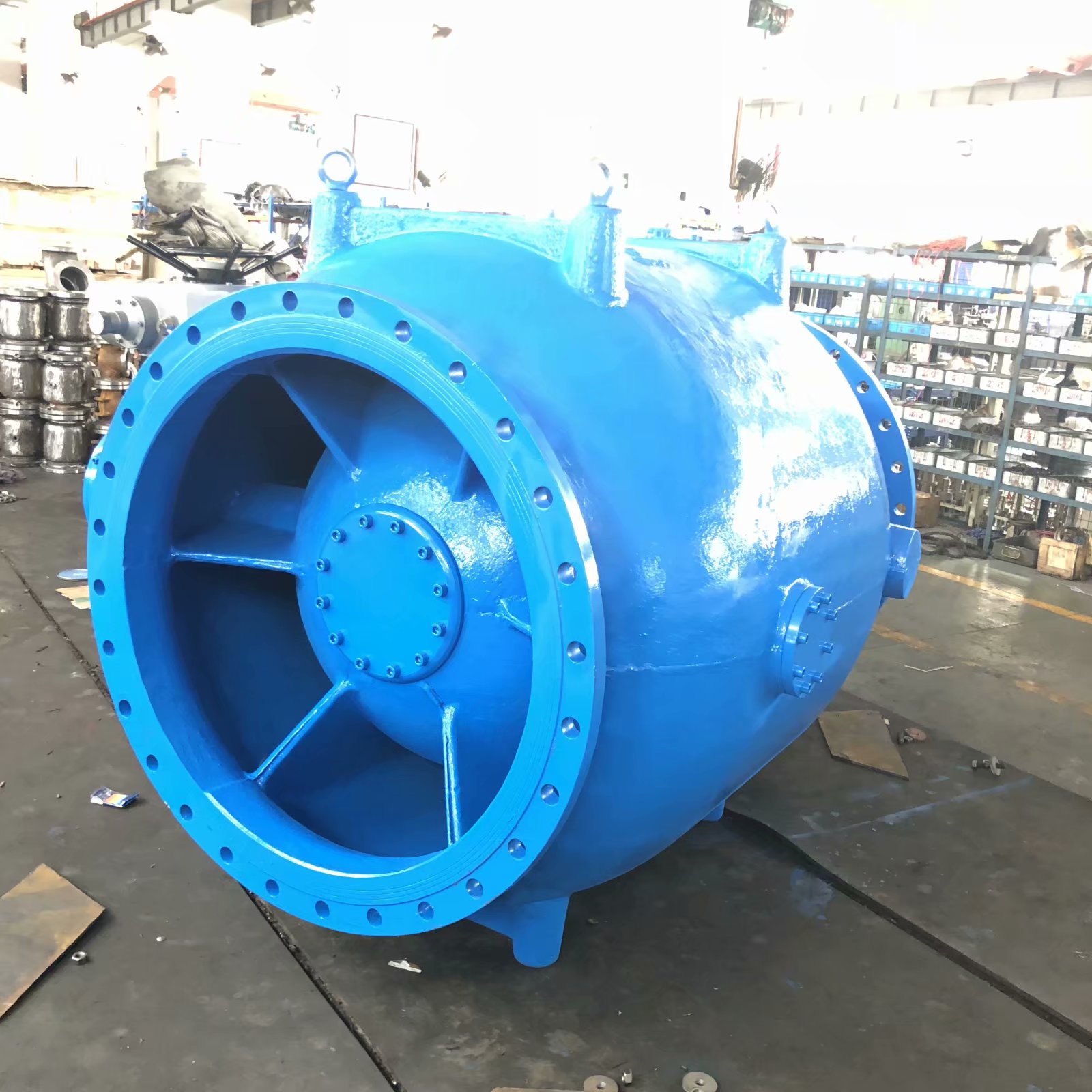

活塞式涡轮手动调流调压阀

产品简述：
活塞式涡轮手动调流调压阀是一种适用于城镇供水,工业供水,矿井用水,电厂,引水工程等管网系统的新型多功能阀门,可同时替代截止阀,调压阀,调流阀（一阀替多阀）,起到调节流量,消能排空以及减压,调压等作用,对高压力和大压差工况具有优越的调节和控制功能

更新时间：2022-06-06 11:50:06
浏览次数：1552

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
用途：
技术参数
连接尺寸

产品概述

LHS342X活塞式涡轮手动调流调压阀是借鉴德国、日本先进经验，总结国内设计制造机实用的经验基础上，根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水，供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力，从设计结构和材料上选用解决了多年流量调节阀易结垢，卡阻，驱动装置偏大的难题。

用途：

活塞式调流调压阀是一种适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的新型多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。

技术参数

公称通径：DN100~DN2000 公称压力：PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa 适用介质：常温水

连接尺寸

DN	扇叶式	鼠笼式	DN	PN10.16.25	PN40.64
100	1.6	2.0	100	325	400
125	3.0	6.6	125	325	400
150	2.7	7.1	150	350	450
200	2.0	6.2	200	400	550
250	2.1	9.2	250	500	650
300	2.2	6.9	300	600	750
350	1.5	6.5	350	700	850
400	1.5	6.5	400	800	950
450	1.5	6.5	450	900	1000
500	1.5	6.5	500	1000	1150
600	1.5	6.5	600	1200	1350
700	1.5	6.5	700	1400	1350
800	1.4	6.5	800	1600
900	1.4	6.5	900	1800
1000	1.3	6.5	1000	2000
1200	1.1	6.5	1200	2400
1400	1.1	6.5	1400	2800

1500	1.1	6.5		1500	3000
注：更大口径根据要求设计
