调流调压阀

产品简述：
调流调压阀作为流量或压力的控制元件之一,常用于水利、水电、火电和市政等输水管网系统中,可按其在管线中的安装布置位置分为管中型和末端排放型,当压差较高时,为避免阀内消能或管中消能过程中产生的有害噪音和振动,在现场条件允许的前提下,应将调流调压阀布置在管线末端,使能量在阀体外消除,当管线末端空间充足时,可采用直接对空排放型式的阀,使能量在大气中消除,当管线末端空间受限时,宜采用淹没排放型式的阀,使能量在消力池中消除.

更新时间：2021-11-23 11:38:51
浏览次数：1798

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
管中型概述
适用工况
零件及材质
典型特点
视频展示

产品概述

调流调压阀作为流量或压力的控制元件之一，常用于水利、水电、火电和市政等输水管网系统中；可按其在管线中的安装布置位置分为管中型和末端排放型。当压差较高时，为避免阀内消能或管中消能过程中产生的有害噪音和振动，在现场条件允许的前提下，应将调流调压阀布置在管线末端，使能量在阀体外消除；当管线末端空间充足时，可采用直接对空排放型式的阀，使能量在大气中消除；当管线末端空间受限时，宜采用淹没排放型式的阀，使能量在消力池中消除。

管中型概述

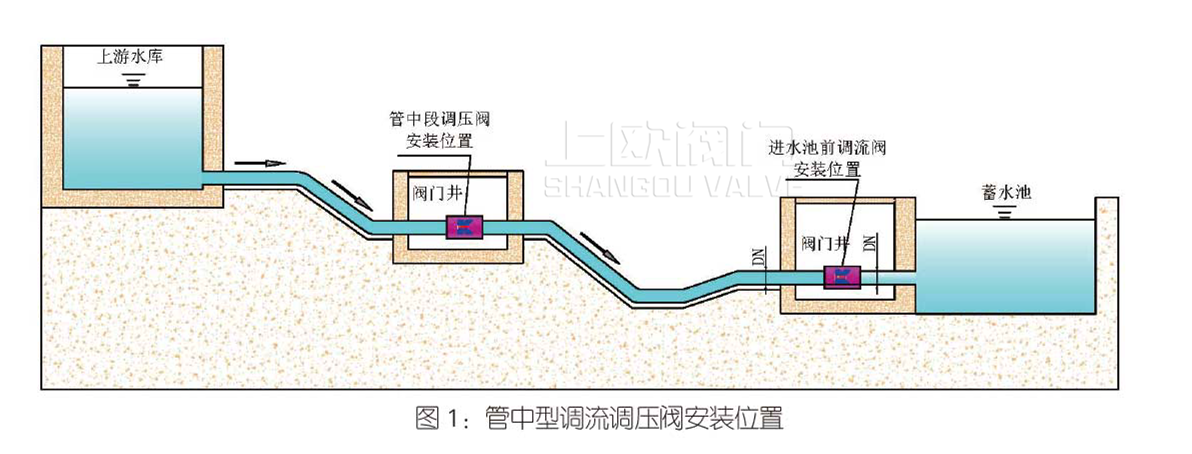

如图1，管中型调流调压阀一般布置于原水引水管线、泵输水管线、自来水管网等系统的管道中段需要调压可减压的位置，用于稳定阀后压力，防止后端管道高压运行，即调压阀（或减压阀）；也可布置在管道末端蓄水池前的阀室内，用于调节进入蓄水池的流量，即调流阀。我司的管中调流调压阀有管中型固定锥形阀、多喷孔套筒阀、活塞式控制阀三种型式。

适用工况

调流调压阀一般用于工况气蚀指数不小于0.3且压差不大于40m的低压差工况。工况气蚀指数的计算方法见：《气蚀指数计算公式》。

生产口径：DN200～DN3000

压力等级：PN6/PNI0/PN16/PN25

出流方式：大开口锥形扩散出流

零件及材质

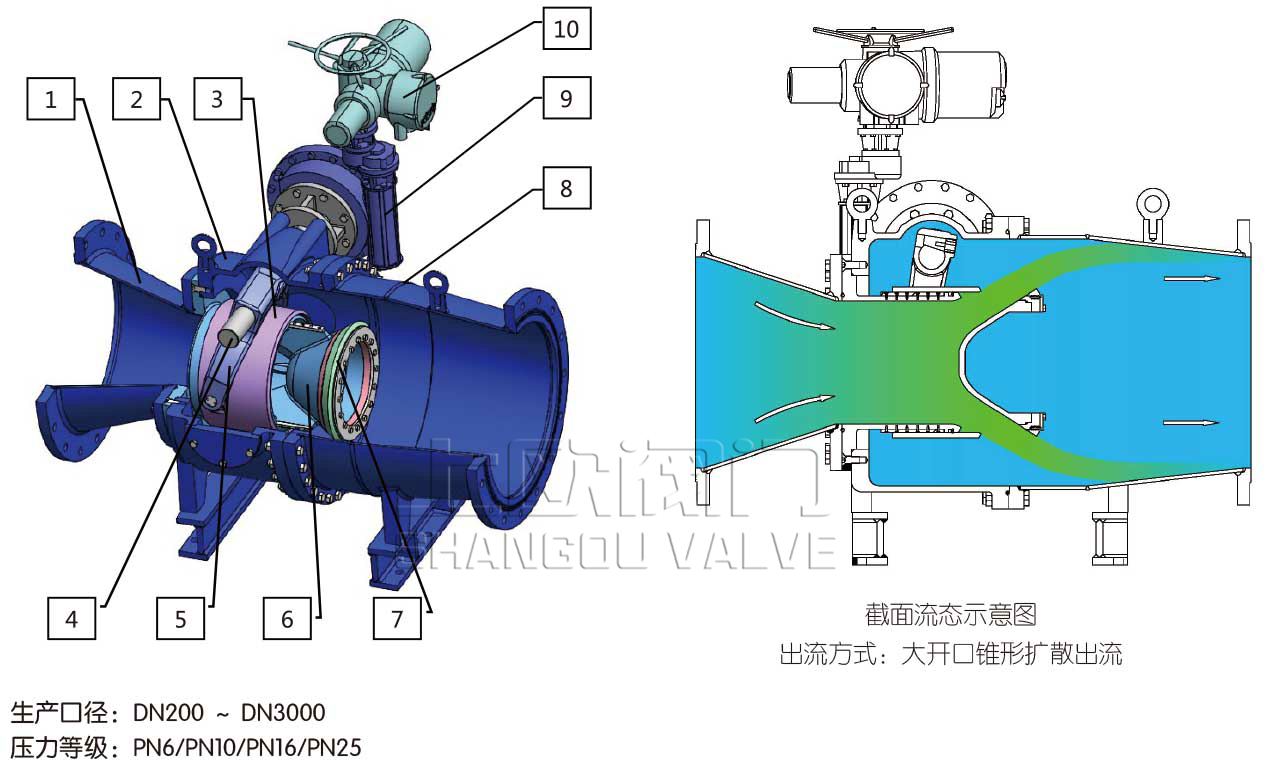

主要零件及材质（表一）

序号	零件名称	材质	序号	零件名称	材质
1	进口管	结构钢	6	锥体	球墨铸铁/钢
2	阀体	球墨铸铁／碳钢	7	阀座	耐磨不锈钢
3	套筒闸	不锈钢	8	出口管	结构钢
4	阀轴	不锈钢	9	减速机	英国ROTORK
5	驱动臂	球墨铸铁/不锈钢	10	电动头	进口品牌

典型特点

密封可靠

主密封为金属对金属的浮动硬密封结构，可自动调整、自动补偿，达到零泄漏的效果；同时阀座采用高强度耐磨不锈钢材质，抗腐蚀、抗冲刷、耐磨损。

抗垃圾能力强

阀门出流口为环形大开口形式，流道大，具有最好的抗垃圾能力，阀前无需设置过滤装置。

可在线检修和维护

阀门驱动部件均在套筒闸外部，且阀体两侧各有一个检修人孔，阀门无需拆卸即可在线更换部件或清理垃圾。

外形尺寸请详询我司技术中心

视频展示

上欧调流调压阀调试测试视频：
