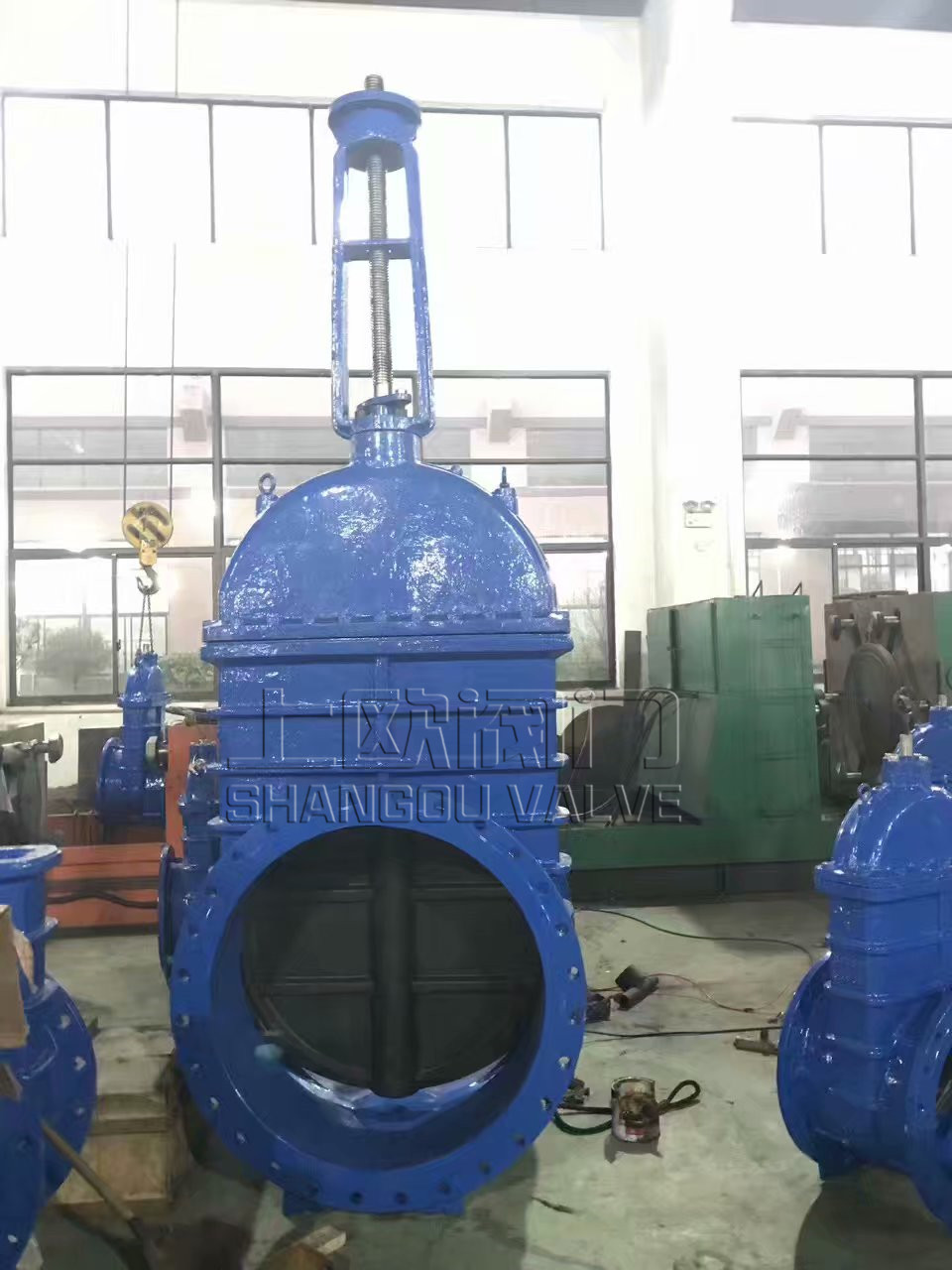

明杆球墨铸铁软密封闸阀

产品简述：
RRHX明杆球墨铸铁软密封闸阀引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

更新时间：2020-11-27 13:06:27
浏览次数：1489

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品特点
零件材料
技术参数
连接尺寸

产品概述

RRHX明杆球墨铸铁软密封闸阀引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

产品特点

1.整体包胶：阀门采用整体包胶，其良好的覆着性能与精确的几何尺寸，保证密封可靠，寿命长。

2.重量轻：阀体采用球铁制成，重量轻，安装维修方便。

3.平底式阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。

4.耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀及生锈，不但可供生饮，而且可用于污水系统。

5.三“O”型环密封圈：由于阀杆采用三“O”型密封圈密封没计，可减少关闭时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。

零件材料

名称	材质
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁 +三元乙　丙　或　丁　腈　橡　胶
中口垫	丁腈橡胶、三元乙　丙
密封圈	丁腈橡胶
支架	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
螺栓	不锈钢
压盖	球墨铸铁、铸钢
阀　杆　螺　母	铜　合　金
手轮（传动帽）	可锻铸铁

技术参数

公称压力：1.0～2.5MPa 　　　

工作温度：0～80℃　　　　　

法兰标准：GB/T 17241.6 GB9113

公称通经：50～400mm　　　　

适用介质：水、油、气等　　　

试验标准：GB13927 AP1598

连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
H	322	332	350	420	581	581	736	882	1009	1300	1380
H1	374	398	429	524	721	736	942	1031	1117	1655	1805
