电动快开排泥阀

产品简述：
电动快开排泥阀介质为液,气的管路上作截流作用。各型净化设备及池子外部或管道上作于排泥，适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙，污物及废水。该阀采用双室隔膜结构，运动无磨损，不因杂质而漏水，对泥沙淤积不敏感、润滑、密封性能好，采用衬胶阀板，阀座斜度开口不易沉积泥杂物，驱动介质压力低，采用手动或电动集中控制。经久耐用，使用寿命长。

更新时间：2021-11-23 11:25:46
浏览次数：1497

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品简介
产品构造
工作参数
连接尺寸

产品简介

电动快开排泥阀介质为液，气的管路上作截流作用。各型净化设备及池子外部或管道上作于排泥，适用于水处理厂各类沉淀池，污泥池，用以排放水池内泥沙，污物及废水。该阀采用双室隔膜结构，运动无磨损，不因杂质而漏水，对泥沙淤积不敏感、润滑、密封性能好，采用衬胶阀板，阀座斜度开口不易沉积泥杂物，驱动介质压力低，采用手动或电动集中控制。

产品构造

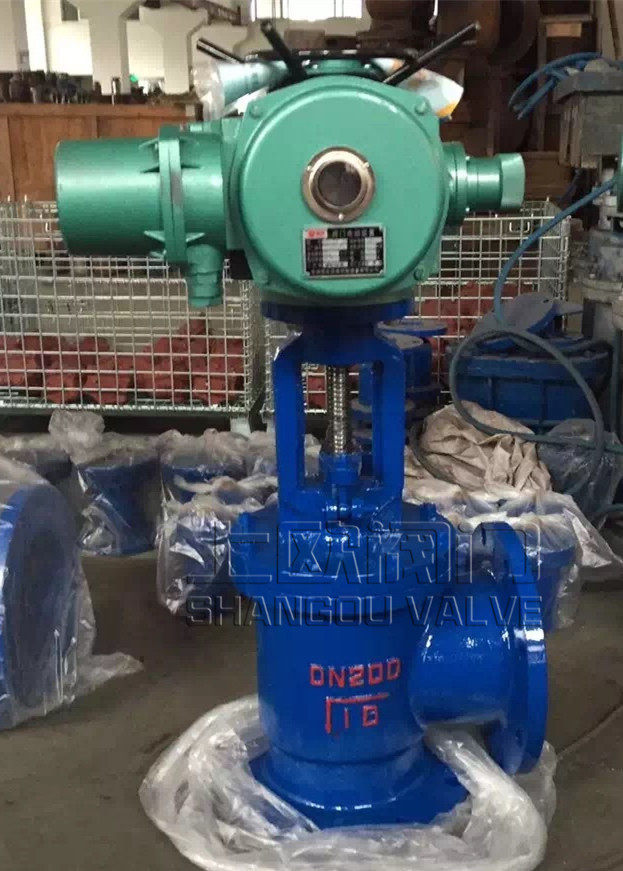

电动快开排泥阀由角式阀体，支架和电动头等三大部分组成，由电动头带动闸板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭,阀板为软密封，关闭后密封性能好，无渗漏等优点。

工作参数

压力等级	1.0MPa 1.6MPa
电动头电压	220V、380V订货时注明
阀体、支架材料	铸铁，球墨铸铁，WCB
阀杆材料	不锈钢
阀板材料	球墨铸铁，热合橡胶、WCB热合橡胶
法兰连接标准	GB/T 17241.6-98
试压标准	GB/T 13927-92
注：高度H如用户需要加高订货时注明,不注明按尺寸表中H供货

连接尺寸


DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-8
80	135	125	230	200	160	4-8
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25
