偏心旋塞阀

  • 产品简述:

    偏心旋塞阀采用弹性座封结构,克服了传统旋塞码密封性能差且易锈蚀的缺陷,广泛适用于城市污水,工业污水,泥浆及清水等工作环境,作为截流或调节装置使用.


    更新时间:2021-09-01 10:47:32
    浏览次数:858
产品概述

偏心旋塞阀是本公司引进国际新的设计理念和工艺技术,自行研发生的新型旋塞阀,其优势包括:


1、弹性座封结构,克服了传统旋塞码密封性能差且易锈蚀的缺陷;


2、偏心密封设计,较传统旋塞阀大大降低了操作扭矩,且减少了密封面的磨损,延长了阀门使用寿命;


3、矩形直通流道,水头损失小,流量调节线性佳。


4、广泛适用于城市污水、工业污水、泥浆及清水等工作环境,作为截流或调节装置使用。



特点和性能

1、偏心密封设计:阀门密封面中心与旋塞旋转轴设计有一偏心距。利用偏心运动原理,关闭时旋塞与阀座愈旋愈紧,保证阀门密封紧密;开启时旋塞与阀座迅速脱离,无接触磨损,操作轻快,阀门使用寿命长。


2、整体包胶旋塞:球墨铸铁旋塞骨架外用高性能橡胶整体热包覆,密封弹性佳,无橡胶脱落和冲刷腐蚀的担忧。


3、特种耐蚀阀座:根据不同工作介质,阀座可选用纯镍、不锈钢或其它特种材料,采用新型表面处理技术与阀体复合而成。结合牢固,可耐多种介质的冲刷腐蚀。


4、矩形直通流道:直通式流道使阀门水头损失很小;阀座流通截面为矩形,可获得流量的线性调节;矩形较大的几何尺寸和流道自冲洗设计,更适合于污水或含有固体杂质的场合。


5、结构轻巧紧凑:阀门本体采用高强度之球墨铸铁,重量较传统旋塞阀减轻20%以上。短小的阀体面间距,缩短了流体在流道内的停留时间,流体流速的提高,减少了杂质的沉积。


6、一体式弓形阀轴:阀轴与旋塞整体铸造成型,强度和担力传动刚度高,杜绝了传统旋塞阀轴销失效的危险。弓形旋塞,较传统柱塞重量减轻将近一半,在阀门全开时避开流道且具有导流作用。


7、耐蚀表面处理:阀门内外表面采用无毒性环氧树脂静电喷涂,防止阀门本体锈蚀,适用于污水系统及户外、地下等恶劣环境。

零件及材质表



件号

名称

材质

1

阀体

球墨铸铁

2

旋塞

球墨铸铁外包NBREPDM

3

阀座

纯镍、不锈钢或特种材料

4

O型密封圈

NBR

5

轴承

青铜或黄铜

6

阀盖

球墨铸铁

7

V型密封圈

NBR

8

压盖

球墨铸铁

工作原理

全开位置

直通流道,自冲洗设计,不易冗积杂质。对称矩形刺八口,使水充形态得到理想的恢复。

调节位置

阀门可在任意开度调节流量,旋塞导流效果明显,流量调节线性好。调节时,旋塞与阀座无接触磨损。

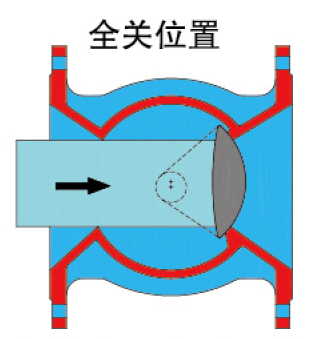

全关位置

自紧密封,压力愈高密封性愈好。偏心运动,旋塞与阀座愈旋愈紧。正向密封完全零泄漏。



技术特性

技术特性

特性参数

工作温度(

065℃

公称尺寸DNmm

50900

公称压力PNmm

1.0

1.6

强度试验压力(MPa

1.5

2.4

密封试验压力(MPa

1.1

1.76

适用工作介质

污水、原水、清水、油类(NBR

驱动方式

把手式、传动帽式、涡轮式、电动式、气动式



流阻特性比较

在相同的流量下旋塞阀的压力损失小能耗低,且随着阀门尺寸的增大这一优点更明显。

流量特性

当作为调节阀使用时,阀门开度百分比与大流量百分比成线性关系,可根据开度指示器控制阀门流量。



型号说明

连接尺寸

DN

D1

D2

D3

C

n-d

m-Mxh

L

H1

H2

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

178

84

PLVL

PLVC

PLVG

PLVE

PLVP

50

165

125

99

19

4-φ19

190

93

143

225

265

315

265

65

185

145

118

19

4-φ19

203

109

143

225

265

315

265

80

200

160

132

19

4-φ19

4—M16通孔

229

128

174

225

312

373

340

100

220

180

156

19

8-φ19

229

128

174

225

312

373

340

125

250

210

184

19

8-φ19

267

165

174

225

312

373

340

150

285

240

211

21

4-φ23

4—M16通孔

292

198

340

444

481

488

200

340

295

266

21

4-φ23

8-φ23

4-M20通孔

4-M2025

330

249

464

508

558

250

395

405

350

355

319

24

8-φ23

8-φ28

4-M2030

4-M2435

356

290

527

630

729

300

445

460

400

400

370

25

8-φ23

8-φ28

4-M2030

4-M2435

432

330

710

666

729

350

505

520

460

470

429

26

26.5

8-φ23

8-φ28

4-M2030

4-M2435

450

355

723

767

400

565

580

515

525

480

28

8-φ23

8-φ31

8-M2436

4-M2740

450

355

749

881

450

615

565

530

28

12-φ28

8-M2436

450

355

749

881

500

670

620

582

29

12-φ28

8-M2436

660

427

903

1015

600

780

725

682

30

12-φ31

8-M2740

762

567

1015

1202

700

895

840

794

32.5

16-φ31

8-M2740

865

633

1393

1351

800

1015

950

901

35

16-φ34

8-M3045

965

633

1393

1351

900

1115

1050

1001

37.5

28-φ34

1424

860

1902

1892

备注:

1、法兰联接尺寸按GB/T17241.6-1998标准之PN10/16制造

2、结构长度L参数GB-12221-89标准之系列3制造

3、阀门工作高度随选用不同的操作机而不同,蜗轮式之操作手轮可配换为传动帽;

4、以上为本公司标准产品,若有特殊需求,请洽询业务部门或代理商;



阀体剖面图
