缓冲型污水复合式进排气阀

产品简述：
SARH缓冲型污水复合式进排气阀在传统污水排气阀基础上底部加设了下缓冲机构，广泛适用于排水管线的进排气。特别对于管线走向起伏较大、系统启停频繁等易产生断流弥合及水柱分离的工况尤为适用。本阀用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率。

更新时间：2022-08-15 15:04:04
浏览次数：1500

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
结构、材质及尺寸表
工作原理图

产品概述

SARH缓冲型污水复合式进排气阀在传统污水排气阀基础上底部加设了下缓冲机构，广泛适用于排水管线的进排气。特别对于管线走向起伏较大、系统启停频繁等易产生断流弥合及水柱分离的工况尤为适用。本阀用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率。当水泵停机时吸入大量空气，防止管线发生真空破坏。SARH型排气阀在保持高速排气同时具有防水锤及防止排气阀关闭瞬间污水外喷功能。考虑到污水特点，采用浮球通过顶塞直接作用在轻型球面活塞结构，使关闭水位下降，杂质漂浮物远离密封面，阀体底部设置球阀，便于冲洗阀体内杂质。

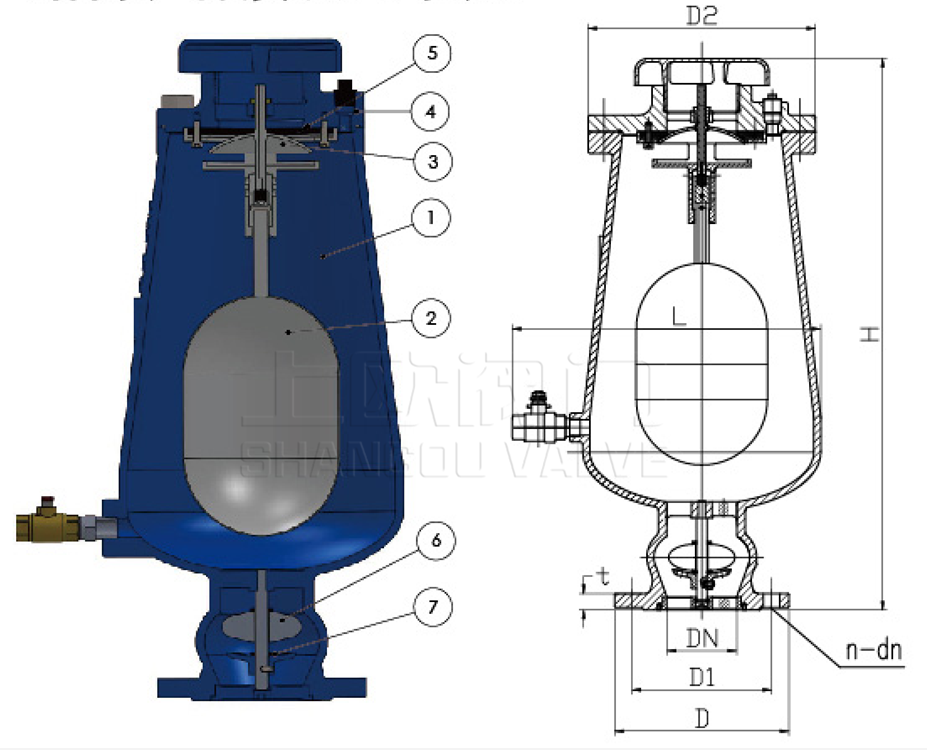

结构、材质及尺寸表

零件材质表
1	阀体	Q450-10
2	浮球	0Cr18Ni9
3	活塞	0Cr18Ni9
4	阀盖	QT450-10
5	密封座	NBR
6	缓冲浮子	聚丙烯
7	支架	QT450-10

产品型号	SARH
公称尺寸	DN50-DN200
设计压力MPa	PN6，PN10
水关闭压力MPa	≤0.01
空气节流压差MPa	≥0.005
壳体实验压力MPa	1.5倍公称压力
密封实验压力MPa	1.1倍公称压力
法兰标准	GB/T17241.6或其它

公称尺寸（DN）	D	D1	n-dn	t	D2	～H	～L
50	165	125	4-19	19	162*162	500	290
80	200	160	8-19	19	198*198	633	355
100	220	180	8-19	19	280	760	430
150	285	240	8-23	19	356	950	541
200	340	295	8-23	20	446	12010	644

SARH排气阀口径选择：当管道内水流速在1.2～2.4m/s之间，可采用下表选择缓冲型污水复合式进排气阀口径（也可根据经验以输水管管径1/8选用），如需要具体排气参数曲线，详询本公司技术中心。

公称尺寸	50	80	100	150	200
Q（m³/h）	220～740	650～1600	1300～3100	3000～7500	7300～15000

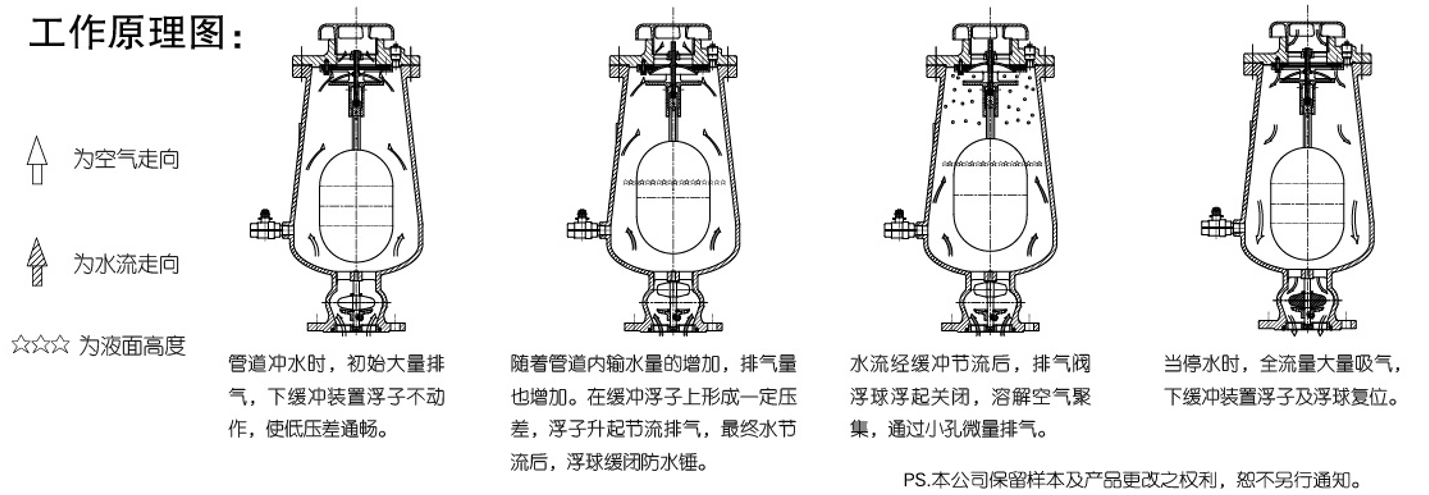

工作原理图

缓冲型污水复合式进排气阀
