导流槽型调流调压阀(标准工况)

  • 产品简述:

    调流/调压阀是我公司消化吸收国外技术的基础上,研制开发的特色产品,由于启闭件为一活塞套筒,启闭力矩小,调节性能佳,应用十分广泛,下文均简称为活塞阀。


    更新时间:2022-03-11 11:04:00
    浏览次数:494
产品概述

调流/调压阀是我公司消化吸收国外技术的基础上,研制开发的特色产品,由于启闭件为一活塞套筒,启闭力矩小,调节性能佳,应用十分广泛,下文均简称为活塞阀。

工作原理

活塞阀设计用于实现供水过程中的调节功能。不同于蝶阀或者闸阀在管道中单一的关断功能,活塞阀能够满足特殊需求的调节工况。阀体采用高品质球墨铸铁或碳钢。阀内部部件都采用不锈钢,活塞导向条采用青铜堆焊,轴承和阀座采用先进的防腐蚀保护,性能优越。

产品特点

a)调流调压装置为活塞式、法兰连接,活塞阀应为一体式铸造结构,必须保证过流能力,通过调节机构改变流通面积,以实现控制调节功能。调节流量不能随阀前压力变化而变化,调节过程中流量偏差不超过±5%。每个调节阀配套提供 1 套电动驱动装置, 满足阀门操作要求。
b)调流调压装置由阀体、出水阀体、活塞、曲柄、连杆、鼠笼(扇叶)、导轨、阀杆、轴套、阀座、密封圈等主要部件组成,通过阀杆旋转带动曲柄连杆机构驱动装置来实现阀门的启闭,起到调节控制的作用。
c)调流阀开度要与流量成线性关系,调节过程要顺畅、稳定,避免流量在某一范围内陡然增加。
d)活塞采用压力自平衡设计,使活塞前后压力相对平衡,减小大流量或高压差下阀门的驱动操作力矩。
e)阀轴轴承的材料应采用青铜合金以上材料;曲柄与连杆转动部分轴承、连杆与活塞连杆轴承转动部分的轴承皆要求由铜基 PTFE 复合材料制成;保证轴承具有自润滑、

长寿命特点。
f)起支撑、导向作用的活塞导轨,需利用青铜合金材料,采用堆焊精磨工艺制造, 使之适应活塞阀频繁调节动作的需要。活塞在该导轨应上可靠导引,机械配合适当,运行流畅,使用寿命长。导轨布置,应保证活塞在垂直方向上受力平衡,避免在大流速下活塞震动(投标方应对此结构进行图示说明)。
g)活塞与外层阀体的密封(即:主密封),要具有金属与金属、金属与橡胶密封的双重效果,主密封圈由夹持环固定,并与夹持环截面形成防吹出结构。
活塞与内层阀体的密封采用质量可靠先进的密封结构,关闭时具有自增加密封效果, 运行时又可防止密封圈卷曲变形(投标厂家应对此结构进行图示说明)。活塞与阀体的 密封须做到零泄漏。主密封圈应设置于阀体上,在投标文件中须说明密封圈布置的合理 性,提交该密封设计在含沙砾水介质流经阀门时避免对密封圈的冲刷。
h)活塞阀阀轴驱动曲柄的转动,须具有阀体提供两侧支撑,保证坚固耐用。阀轴采用干轴设计结构,即轴与轴承之间、轴承与阀体之间都设有密封圈,(投标厂家应对此结构进行图示说明)。保证介质或杂质不接触、腐蚀或磨损阀轴。

性能规范

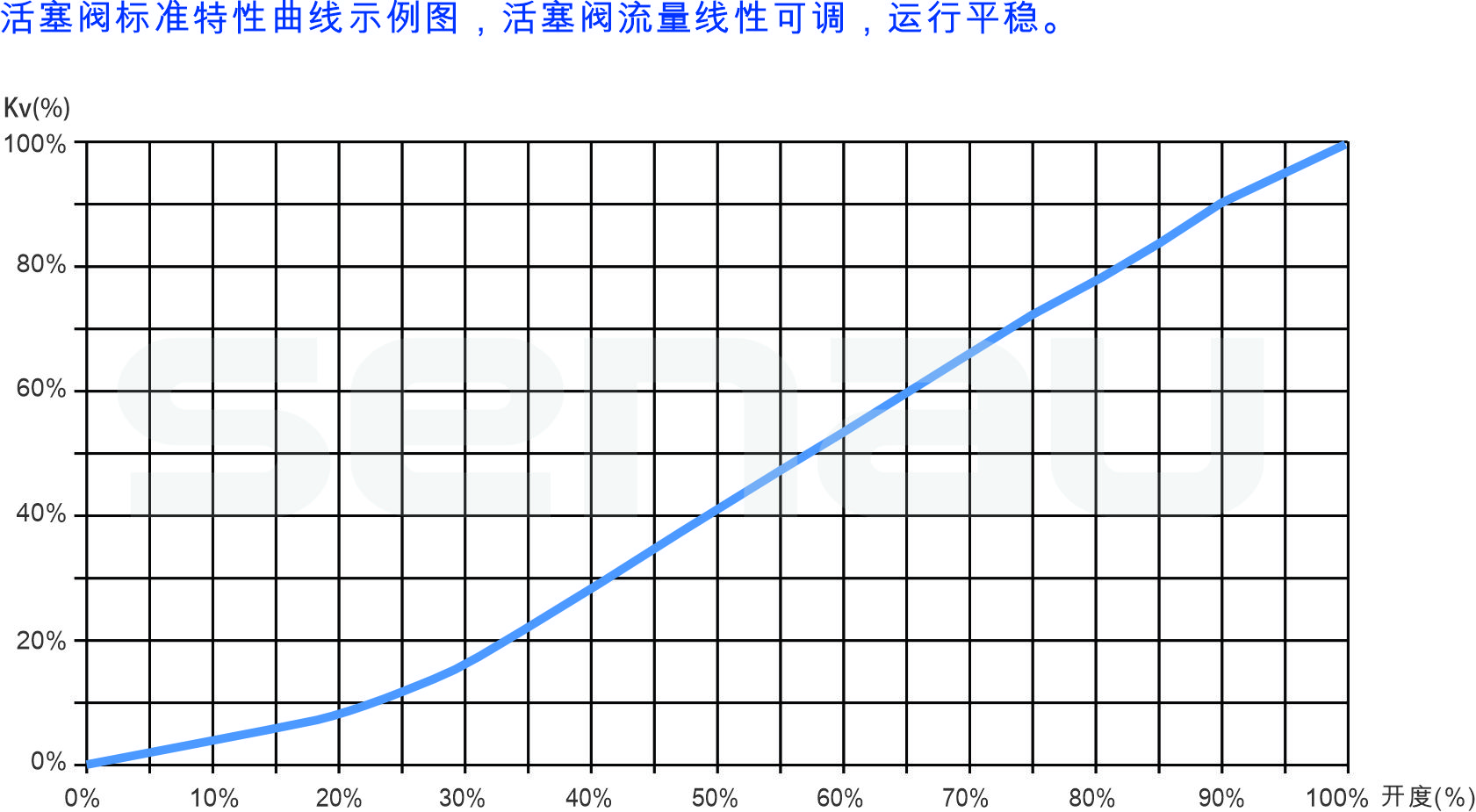

a)调节阀运行工况见上表,在上述条件下,提供设计选型计算书、应用到本工程的流量系数~开启度、流量~开启度曲线、汽蚀、噪声曲线。
b)调节阀可接受流量、压力或液位两种信号。调节阀控制所需的仪表、电缆等全套均由投标方供货。招标方只为调节阀提供电源,调节阀至控制柜距离约为 25m(暂定),投标方据此进行电缆报价。
c)调节阀选型设计时应在大开度时大流量,小开度时小流量,应具有防水锤特性。d)投标方应保证本标段所有阀门应在-35℃情况下储存 6 个月,阀门不产生变形和
损坏。

零件材料

d)活塞阀材质具体要求如下
阀体:不低于球墨铸铁 QT400-18
活塞:不低于不锈钢 1.4301 (0Cr19 Ni9 )
驱动轴:不低于不锈钢 1.4021(20Cr13)
曲柄连杆机构:不低于不锈钢 1.4308(CF8)
紧固件:不锈钢 A4-70
出口部件和阀座环: 不锈钢1.4301 (0Cr19 Ni9 )
导轨:    青铜合金堆焊
密封圈:EPDM 橡胶
球墨铸铁材质,其球化等级须为三级,球化率不低于 80%

采用标准

(1)阀门的生产应依据国家最新版本的标准。
(2)阀门的法兰连接应符合GB/T17241.6《整体铸铁管法兰》。
(3)阀体材质的选用应符合GB12227《球墨铸铁技术条件》。
(4)阀门的压力试验应符合GB/T13927《通用阀门压力试验》。
(5)阀门的包装应符合GB/T12252《通用阀门供货要求》。
(6)阀门的表面处理
阀门内外均应采用卫生级环氧树脂粉体静电喷涂工艺处理,涂层厚度≥250μm。在表面喷涂前应对铸件表面进行喷丸处理(达到Sa2.5级)。阀门厂家应提供环氧树脂产品和橡胶制品的,符合GB/T17219《生活饮用水输配水设备及防护材料的安全性评价标准》的省级卫生机构的检验报告和《卫生许可证》。
(7)阀门的出厂检测
阀门的出厂检测应严格按照GB/T13927《通用阀门压力试验》的标准执行,达到100%全检,出厂时并提供厂方的随货检验报告作为质量依据。
(8)阀门在装配时严禁在内腔涂抹油脂,测试完成后应用清水将内腔冲洗干净并晾干。

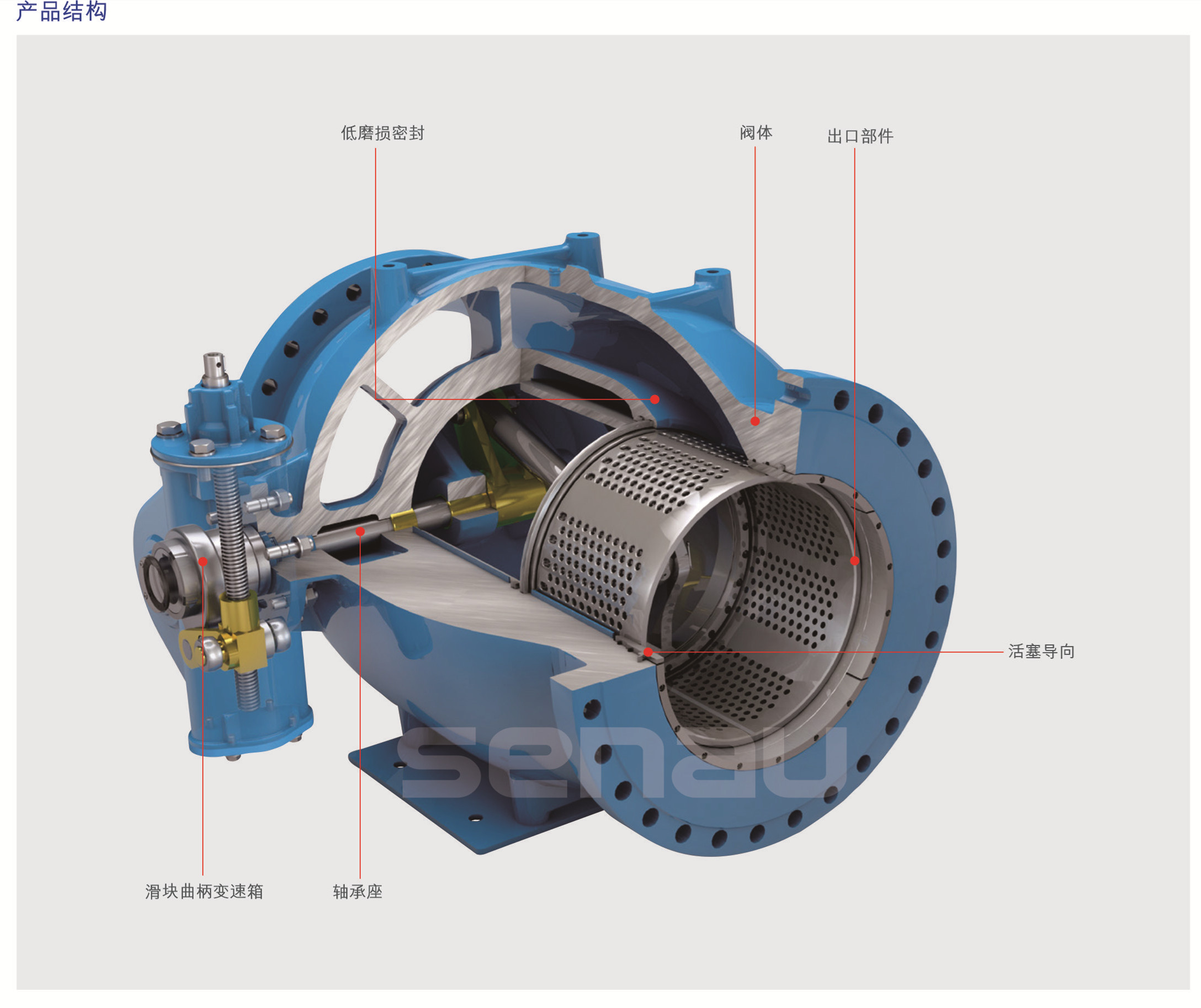

结构示意图

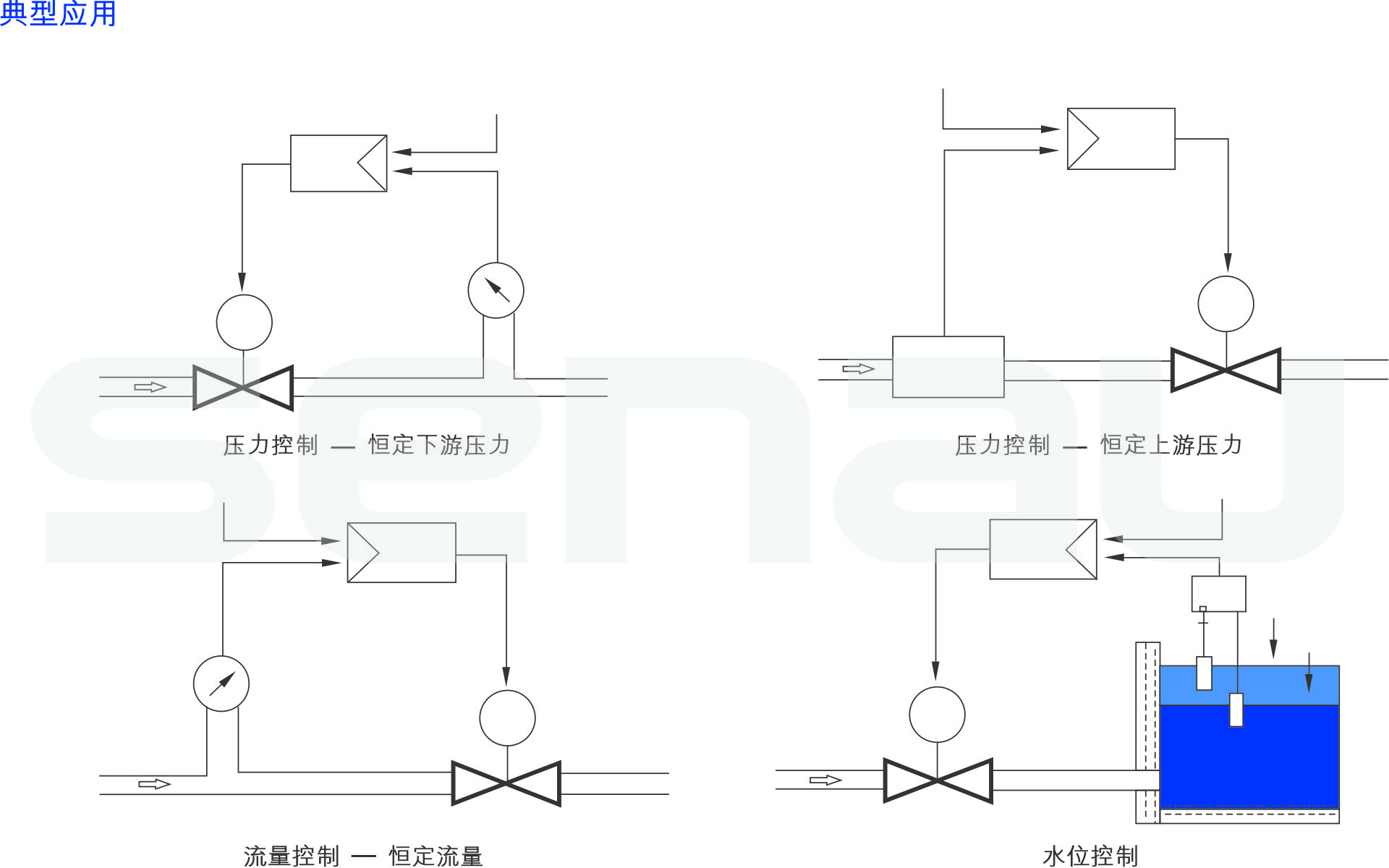

安装示意图

活塞阀可以竖直或者水平安装。阀门在其他管道位置中不能工作(图 4)。注意液流方向。注意在阀体上的箭头方向。

连接尺寸
公称压力
   PN
公称通径
   DN
连接尺寸(mm}
L D K d b f z-d0
0.6MPa 150 350 265 225 799 20 2 8-φ18
200 400 320 280 254 22 2 8-φ18
250 500 375 335 309 24 2 12-φ18
300 600 440 395 363 24 2 12-φ22
350 700 490 445 413 24 2 12-φ22
400 800 540 495 463 24 2 16-φ22
450 900 595 550 518 24 2 16-φ22
500 1000 645 600 568 26 2 20-φ22
600 1200 755 705 667 30 2 20-φ26
700 1400 860 810 772 26 5 24-φ26
800 1600 975 920 878 26 5 24-φ30
900 1800 1075 1020 978 26 5 24-φ30
1000 2000 1175 1120 1078 26 5 28-φ30
1200 2400 1405 1340 1295 28 5 32-φ30
1400 2800 1630 1560 1510 32 5 36-φ36
1600 3200 1830 1760 1710 34 5 40-φ36
1800 3600 2045 1970 1918 36 5 44-φ39
2000 4000 2265 2180 2125 38 5 48-φ42



公称压力
   PN
公称通径
   DN
连接尺寸(mm}
L D K d b f z-d0
1.0MPa 150 350 285 240 211 24 2 8-φ22
200 400 340 295 266 24 2 8-φ22
250 500 395 350 319 26 2 12-φ22
300 600 445 400 370 26 2 12-φ22
350 700 505 460 429 26 2 16-φ22
400 800 565 515 480 26 2 16-φ26
450 900 615 565 530 28 2 20-φ26
500 1000 670 620 582 28 2 20-φ26
600 1200 780 725 682 34 2 20-φ30
700 1400 895 840 794 34 5 24-φ30
800 1600 1015 950 901 36 5 24-φ33
900 1800 1115 1050 1001 38 5 28-φ33
1000 2000 1230 1160 1112 38 5 28-φ36
1200 2400 1455 1380 1328 44 5 32-φ39
1400 2800 1675 1590 1530 48 5 36-φ42
1600 3200 1915 1820 1750 52 5 40-φ48
1800 3600 2115 2020 1950 56 5 44-φ48
2000 4000 2325 2230 2150 60 5 48-φ48

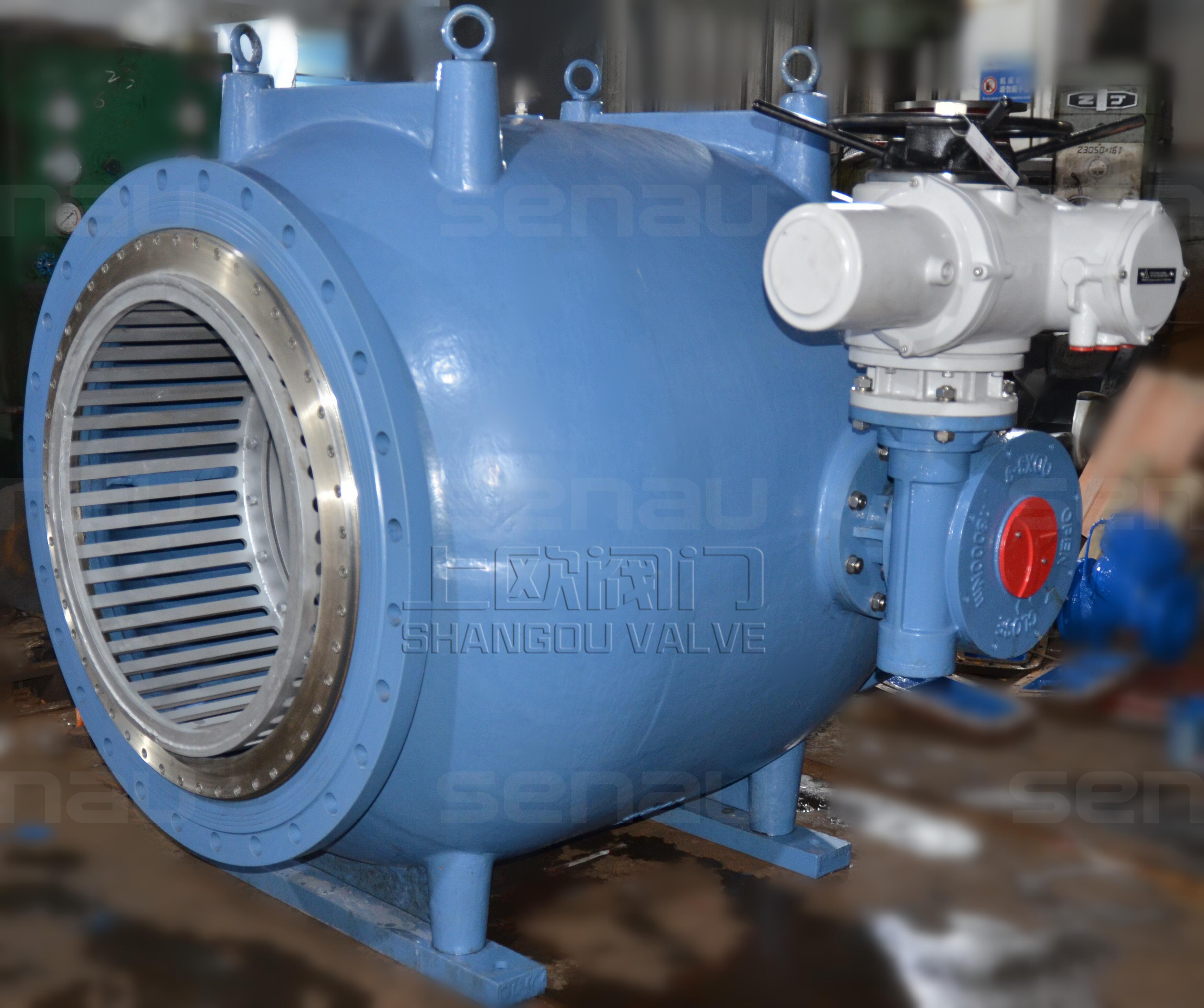

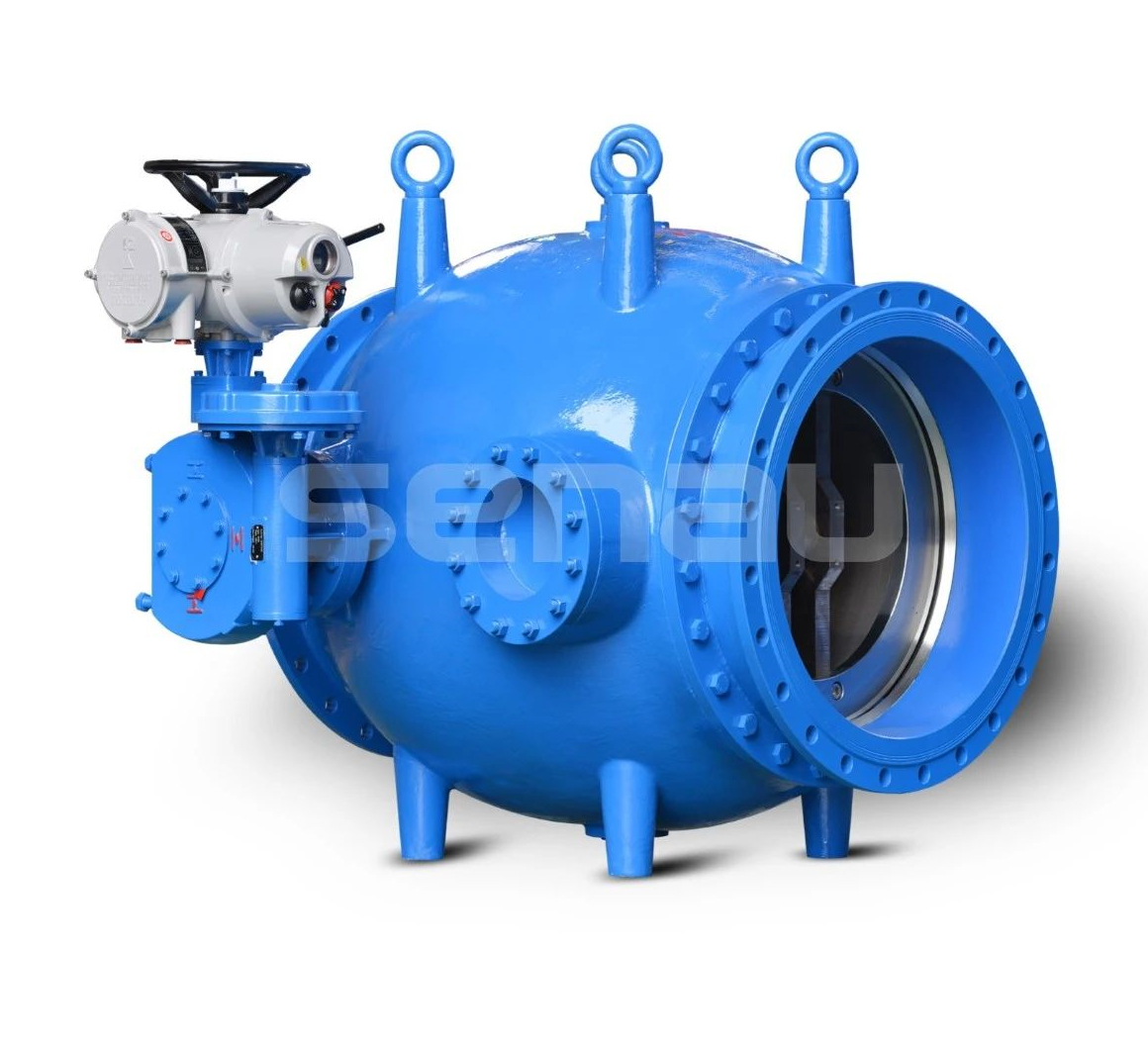

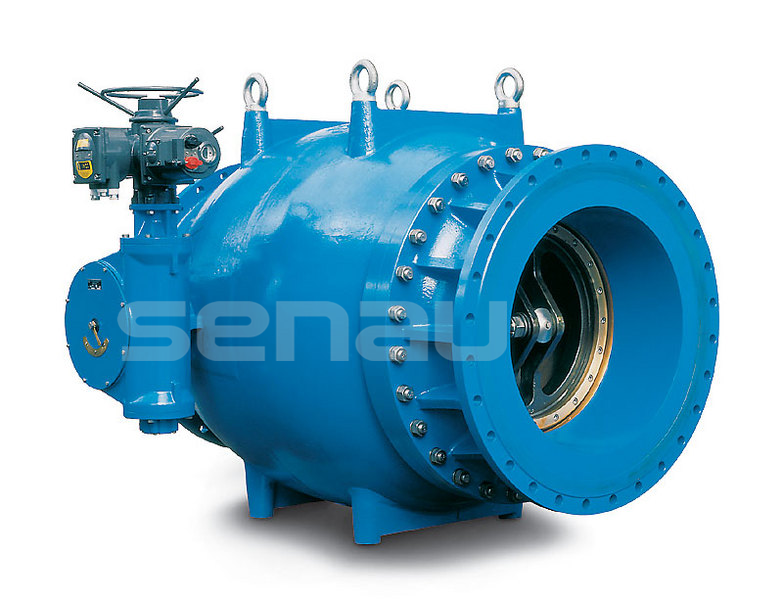

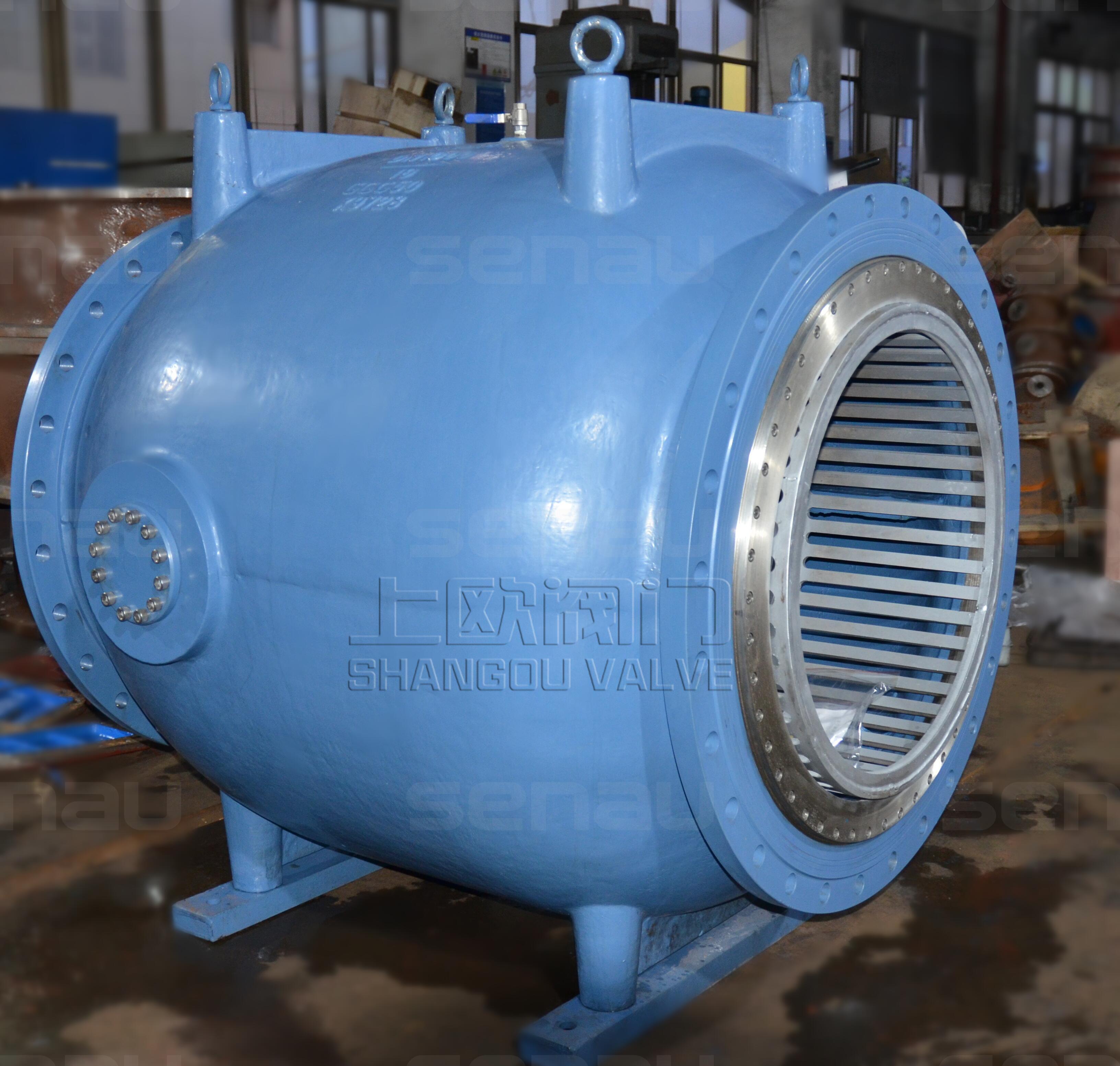

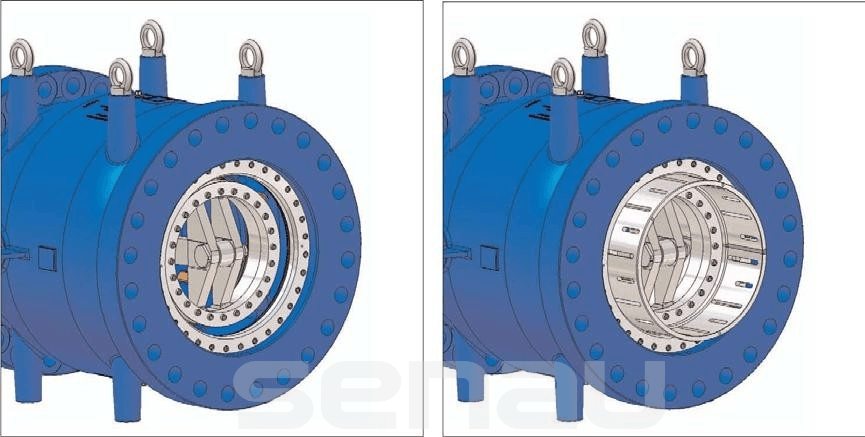

实物展示

注意事项

5.调试和试运行
5.1目检
在阀门和设备投入运转前,所有功能部件必须目检。所有螺栓连接需要检查以确定其是否紧固。
在新阀门投入安装之前尤其是在准备工作后,将阀门完全打开并清洁管道。当使用清洁消毒剂时,注意不要对阀门材料产生影响。阀门关闭通常是顺时针转动手轮。阀轴和驱动机构设计保证了可以单人通过手轮进行操作。增加操作力矩是不允许的, 可能造成阀门的损坏。驱动轴    90度旋转,通过驱动机构或者齿轮箱的限位限制。超过限位的过力矩会造成损坏。通过打开关闭几次检查阀门的正常功能。


5.2功能检查和压力测试

在阀门安装前,他的功能部件应该完全打开或者关闭至少一次,正常功能需要测试。
注意!!当阀门关闭时,所承受的压力不能超过公称压力1.1倍。当管道压力测试高于阀门关闭方向允许的公称压力时,需要仔细清洁新安装的管道清除任何外界杂质。在管道冲洗时,残渣或者杂质会堵塞多孔缸或者槽型缸。这会对阀门的功能造成不利的影响甚至将阀门堵塞。
