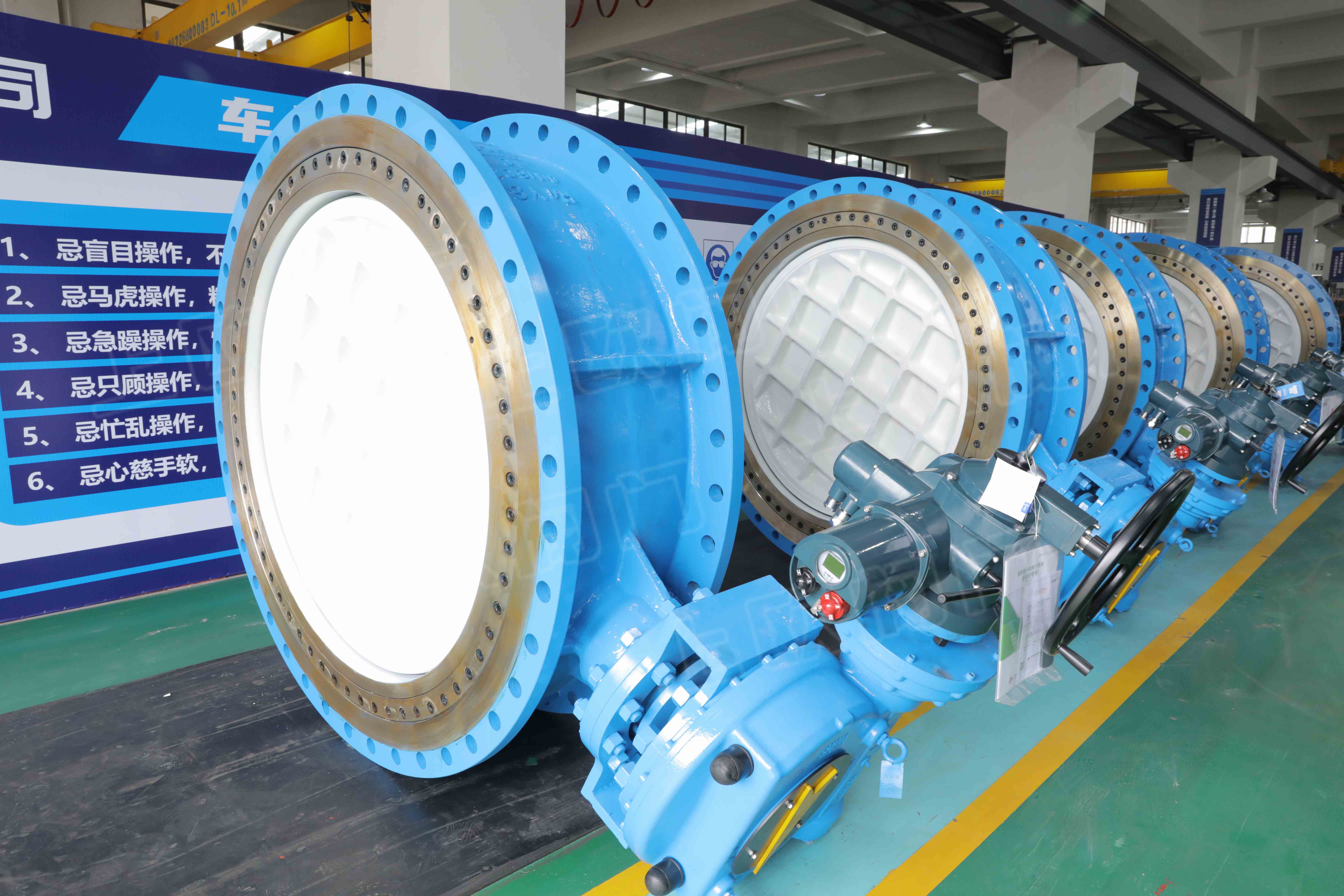

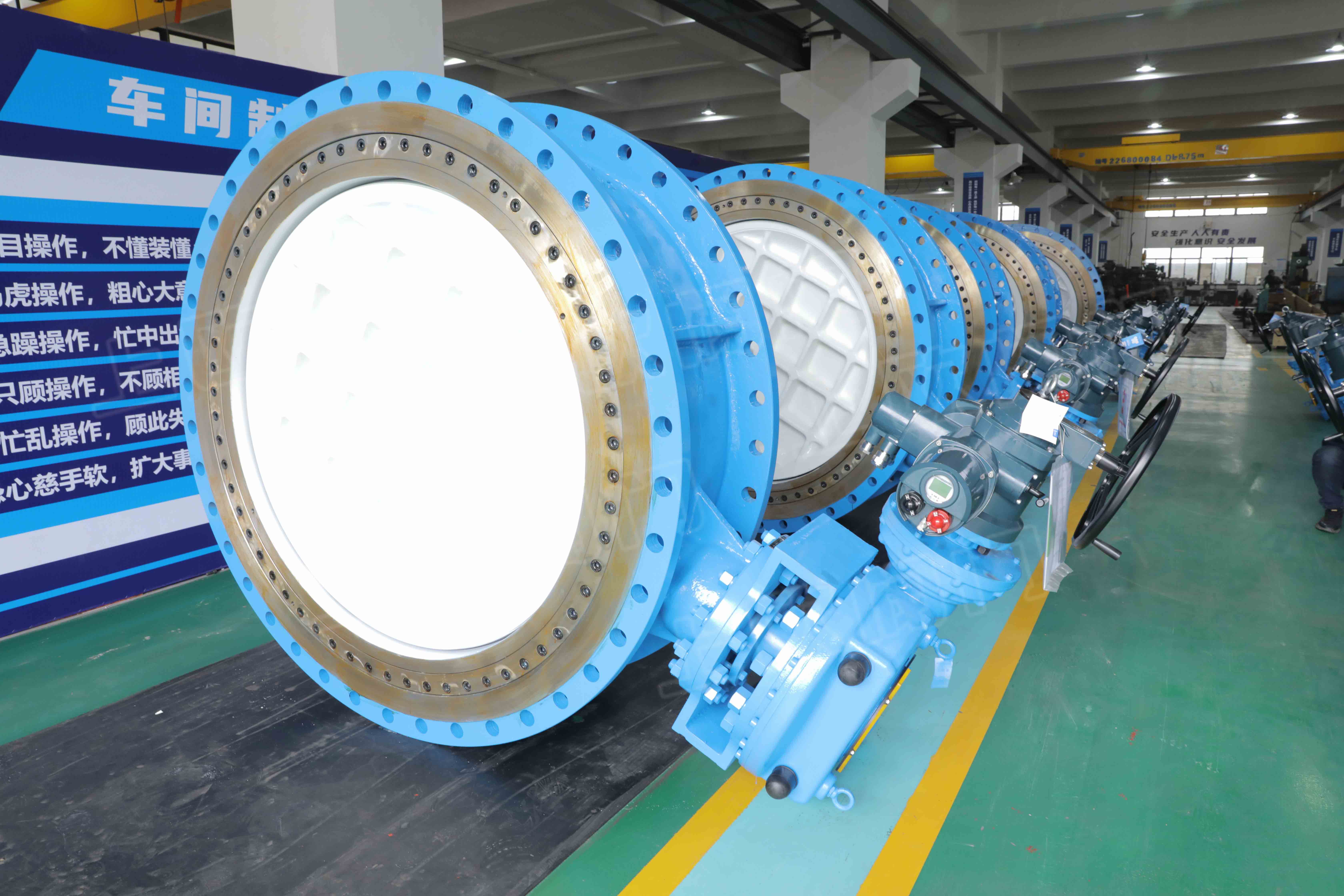

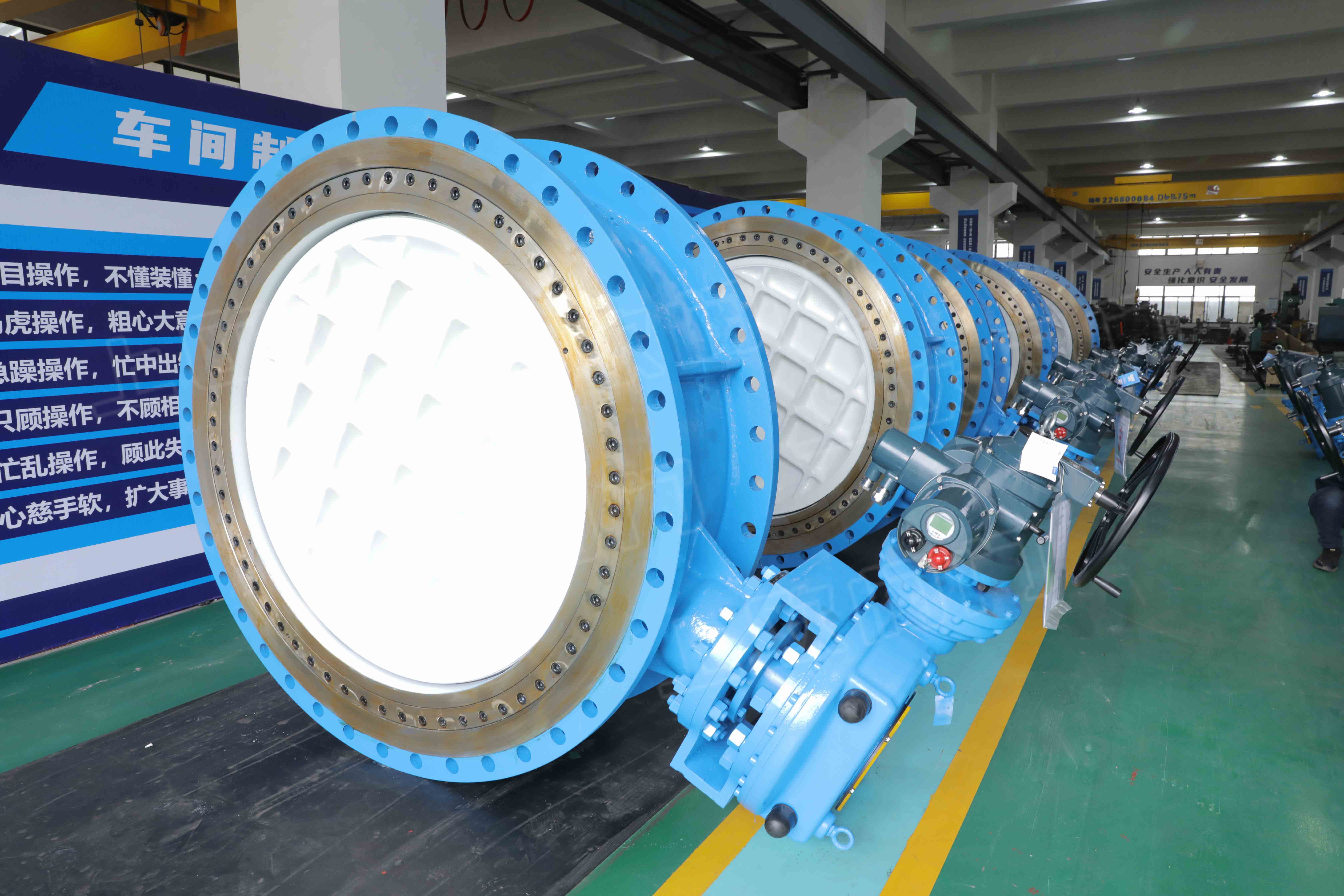

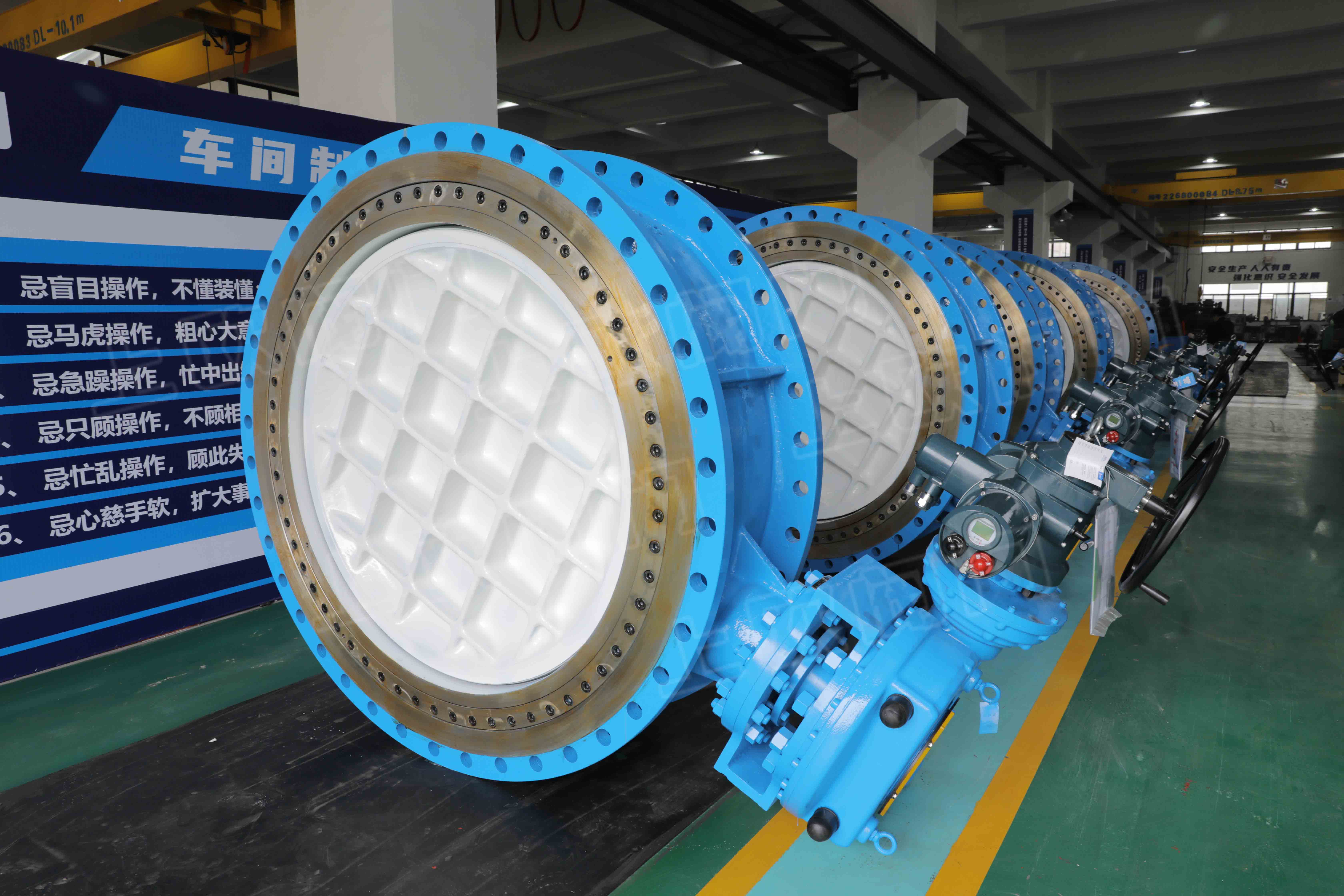

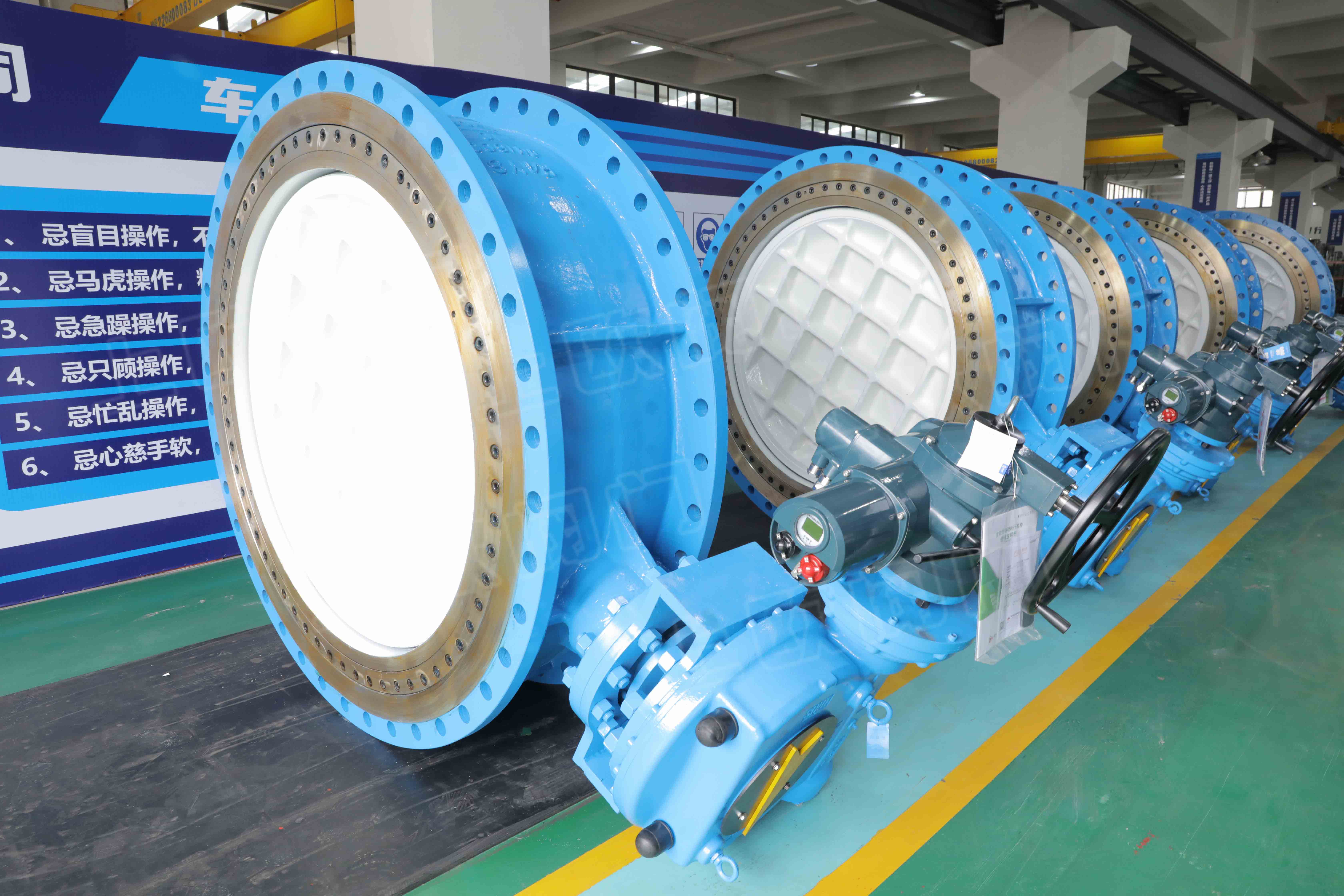

HRC洛氏硬度60以上超耐磨旋球阀

产品简述：
GWXDF,XQF

更新时间：2023-05-05 18:43:02
浏览次数：265

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
工作原理
产品特点
性能规范
采用标准
PN10旋球阀连接尺寸
PN16旋球阀连接尺寸

产品概述

HRC洛氏硬度60以上超耐磨旋球阀是普通旋球阀在选用特殊耐磨材料设计制作后的一种旋球阀，该旋球阀是综合了蝶阀和偏心半球阀的优点设计而成的一种阀门、其阀芯采用超耐磨材料，HRC洛氏硬度60以上最高可做到HRC120的耐磨球阀、该产品广泛用于多晶硅、单晶硅、汽化炉等产品上，由于采用了特殊设计、使得该阀门的使用寿命相较于常规旋球阀产品非常长、能多出2-3倍的寿命。

超耐磨旋球阀是一种特殊材料制造的旋球阀，其特点主要包括以下几个方面：

1. 耐磨性能好：超耐磨旋球阀的阀体和阀芯采用特殊的耐磨材料制造，能够在高速流动的介质中长时间运行而不受磨损。

2. 耐腐蚀性能好：超耐磨旋球阀的材料具有良好的耐腐蚀性能，能够承受各种酸、碱等腐蚀介质的侵蚀。

3. 密封性能好：超耐磨旋球阀采用双重密封结构，能够有效防止介质泄漏。

4. 耐高温性能好：超耐磨旋球阀的材料能够承受高温环境，适用于高温介质的流量控制。

5. 使用寿命长：超耐磨旋球阀的材料经过特殊处理，具有较长的使用寿命，能够在恶劣环境下稳定运行。

工作原理

HRC洛氏硬度60以上超耐磨旋球阀的工作原理是通过旋转球体实现流体的开、关和调节控制。旋球阀的阀体内部采用球体结构，球体表面光滑，流体通过时摩擦小，流阻小。

当旋球阀处于关闭状态时，球体被压紧在阀座上，实现了完全的密封。当旋球阀处于打开状态时，球体沿着阀座的轴线旋转，使得流体可以顺畅地通过。

旋球阀还可以通过旋转球体的角度来调节流量大小。当球体旋转到一定角度时，流体的通道就会逐渐扩大或缩小，达到流量调节的目的。

总之，旋球阀通过球体旋转实现流体的开、关和调节控制，具有结构简单、密封性好、流阻小等优点，广泛应用于工业、石化、电力等领域的流体控制。

产品特点

阀芯的密封面为三次曲面，阀座的密封面为1次圆锥面。在密封点处，阀座面实际上是

阀芯三次曲面的切面（见图），因而其结合十分完美。有适应（中心自动定位重合）和补偿磨损功能。因

为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果，其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。

性能规范

制造标准规范

标准内容	标准号	标准名称
法兰标准	GB/T79.1-94	整体钢制管法兰
法兰标准	GB/T17241.6-1998	整体铸铁管法兰
结构长度标准	GB/T1221-2005	金属阀门结构长度
压力试验标准	GB/T13927-1992	通用阀门压力试验
压力试验标准	JB/T9092-1999	阀门的试验检验

结构设计标准	GB/T12237-1989	通用阀门法兰和对焊连接钢制球阀
结构设计标准	GB/T12238-1989	通用阀门法兰和对夹连接蝶阀
使用材料标准	GB/T12226-1989	通用阀门灰铸铁件技术条件
	GB/12227-1989	通用阀门球墨铸铁技术条件
	GB/T12229-1989	通用阀门碳素铸件技术条件
	GB/T12230-1989	通用阀门奥式体钢铸件技术条件

采用标准

	GB/T 1047-2005	管道元件 DN（公称尺寸）的定义和选用
	GB/T 1048-2005	管道元件 PN（公称压力）的定义和选用
	GB/T 9125-2010	管法兰连接用紧固件
	GB/T 12221-2005	金属阀门结构长度
	GB/T 12223-2005	部分回转阀门驱动装置的连接
	GB/T 12224-2015	钢制阀门一般要求
	GB/T 12230-2005	通用阀门不锈钢铸件技术条件
	GB/T 12228-2006	通用阀门碳素钢锻件技术条件
	GB/T 12229-2005	通用阀门碳素钢铸件技术条件
	GB/T 12238-2008	法兰和对夹连接弹性密封蝶阀
	GB/T 13384-2008	机电产品包装通用技术条件
	GB/T 13927-2008	工业阀门压力试验
	GB/T 26146-2010	偏心半球阀
	GB/T 24919-2010	工业阀门安装使用维护一般要求
	GB/T 24923-2010	普通型阀门电动装置技术条件
	HG/T20592-2009A	化工部法兰标准
	GB/T12238-2008	法兰和对夹连接弹性密封蝶阀
	GB/T12221-2005	金属阀门结构长度

PN10旋球阀连接尺寸

GWXDF(3 6 9) 旋球阀主要连接尺寸PN 1.0MPa

公称通径 DN(mm)	L(mm)		D1	D2	D3	C	t	Z-φd	Z-M
公称通径 DN(mm)	短	长	D1	D2	D3	C	t	Z-φd	Z-M
50	108	150	160	125	100	16	3	4-18	4-16
65	112	170	180	145	120	18	3	4-18	4-16
80	114	180	195	160	135	18	3	4-18	4-16
100	127	190	215	180	155	20	3	8-18	8-16
125	140	200	245	210	185	22	3	8-18	8-16
150	140	210	280	240	210	22	3	8-23	8-20
200	152	230	335	295	265	22	3	8-23	8-20
250	165	250	390	350	320	24	3	12-23	12-20
300	178	270	440	400	368	26	4	12-23	12-20
350	190	290	500	460	428	26	4	16-23	16-20
400	216	310	565	515	482	26	4	16-25	16-22
450	222	330	615	565	582	26	4	20-25	20-22
500	229	350	670	620	585	28	4	20-25	20-22
600	267	390	780	725	685	28	5	20-30	20-27
700	292	430	895	840	800	30	5	24-30	24-27
800	318	470	1010	950	905	32	5	24-34	24-30
900	330	510	1110	1050	1005	34	5	28-34	28-30
1000	410	550	1220	1160	1115	34	5	28-34	28-30
1200	470	630	1450	1380	1325	38	5	32-41	32-36

PN16旋球阀连接尺寸

GWXDF(3 6 9) 旋球阀主要连接尺寸PN 1.6MPa

公称通径 DN(mm)	L(mm)		D1	D2	D3	C	t	Z-φd	Z-M
公称通径 DN(mm)	短	长	D1	D2	D3	C	t	Z-φd	Z-M
50	108	150	160	125	100	16	3	4-18	4-16
65	112	170	180	145	120	18	3	4-18	4-16
80	114	180	195	160	135	20	3	8-18	8-16
100	127	190	215	180	155	20	3	8-18	8-16
125	140	200	245	210	185	22	3	8-18	8-16
150	140	210	280	240	210	24	3	8-18	8-16
200	152	230	335	295	265	26	3	8-23	8-20
250	165	250	405	335	320	30	3	12-23	12-20
300	178	270	460	410	375	30	4	12-25	12-22
350	190	290	520	470	435	34	4	12-25	12-22
400	216	310	580	525	485	36	4	16-30	16-27
450	222	330	640	585	545	40	4	20-30	20-27
500	229	350	705	650	608	44	4	20-34	20-30
600	267	390	840	770	718	48	5	20-41	20-36
700	292	430	910	840	788	50	5	24-41	24-36
800	318	470	1020	950	898	52	5	24-41	24-36
900	330	510	1120	1050	998	54	5	28-41	28-36
1000	410	550	1255	1170	1110	56	5	28-48	28-42
1200	470	630	1485	1390	1288	58	5	32-54	32-48
