循环水场双向密封球阀是指GWXDF3204双向硬碰硬密封面旋球阀,该阀门是一种由偏心半球阀和大口径蝶阀逆向研发而成的一种新型产品,本阀门具有正向和反向100%承压同步耐压一致,可以做到不分安装方向,直接安装在管道上、即使一个密封面坏了 还能有一个密封面继续使用。
旋球阀是一种球形截止阀,其工作原理是通过旋转球体来控制介质的流量。旋球阀的球体通常由两个半球体组成,球体内部有一些孔道,介质可以通过球体的孔道流过,当旋转球体时,孔道的位置发生变化,从而控制介质的流量。旋球阀的球体上还有一个椭圆形的孔道,当球体旋转到一定角度时,椭圆形孔道会与管道中的孔道对齐,从而实现介质的流通。旋球阀的优点是结构简单、密封性好、流阻小、寿命长、调节性能好,广泛应用于石油、化工、电力、冶金、制药、食品等行业的管道系统中,是一种重要的流量控制装置。
旋球阀的主要特点包括以下几个方面:
1. 结构简单:旋球阀的球体由两个半球体组成,结构简单,容易维护和更换。
2. 密封性好:旋球阀的球体与阀座之间采用金属到金属的密封方式,密封性能好,能够有效地防止介质泄漏。
3. 流阻小:旋球阀的球体内部没有任何障碍物,介质的流通路径畅通无阻,流阻小,能够有效地降低管道的压力损失。
4. 寿命长:旋球阀的球体采用耐磨、耐腐蚀的材料制成,寿命长。
5. 调节性能好:旋球阀的球体可以360度旋转,调节性能好,能够实现精确的流量控制。
6. 应用范围广泛:旋球阀适用于各种流体介质,包括腐蚀性介质、高温高压介质等,广泛应用于石油、化工、电力、冶金、制药、食品等行业的管道系统中。
表1 产品性能规范
公称通径 (mm) |
公称压力 (Mpa) |
试验压力(Mpa) |
适用温度 (℃)
|
适用 介质 |
||
壳体强度 试验 |
水压密 封试验 |
低压密封试验 |
||||
DN50 ~2000 mm |
0.6 |
0.9 |
0.66 |
0.6 |
未注明为0~80℃可生产0~200℃ |
清水、 污水、 油品等 |
1.0 |
1.5 |
1.1 |
0.6 |
|||
1.6 |
2.4 |
1.76 |
0.6 |
|||
2.5 |
3.75 |
2.76 |
0.6 |
|||
4.0 |
6.0 |
4.4 |
0.6 |
表2 制造标准规范
标准内容 |
标准号 |
标准名称 |
法兰标准 |
GB/T79.1-94 |
整体钢制管法兰 |
GB/T17241.6-1998 |
整体铸铁管法兰 |
|
结构长度标准 |
GB/T1221-2005 |
金属阀门 结构长度 |
压力试验标准 |
GB/T13927-1992 |
通用阀门 压力试验 |
JB/T9092-1999 |
阀门的试验检验 |
结构设计标准 |
GB/T12237-1989 |
通用阀门法兰和对焊连接钢制球阀 |
GB/T12238-1989 |
通用阀门法兰和对夹连接蝶阀 |
|
使用材料标准 |
GB/T12226-1989 |
通用阀门灰铸铁件技术条件 |
GB/12227-1989 |
通用阀门球墨铸铁技术条件 |
|
GB/T12229-1989 |
通用阀门碳素铸件技术条件 |
|
GB/T12230-1989 |
通用阀门奥式体钢铸件技术条件 |
主要类型:本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于压力气源和压力液源的场合。
驱动方式 |
手动 |
蜗杆 |
气动 |
液动 |
电动 |
型号 |
GWXDF207 |
GWXDF3207 |
GWXDF6207 |
GWXDF7207 |
GWXDF9207 |
型号 |
GWXDF204 |
GWXDF3204 |
GWXDF6204 |
GWXDF7204 |
GWXDF9204 |
工作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是
阀芯三次曲面的切面(见图),因而其结合十分完美。有适应(中心自动定位重合)和补偿磨损功能。因
为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果,其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。
GWXDF(3 6 9) 旋球阀 主要连接尺寸PN 1.0MPa
公称通径 DN(mm) |
L(mm) |
D1 |
D2 |
D3 |
C |
t |
Z-φd |
Z-M |
|
短 |
长 |
||||||||
50 |
108 |
150 |
160 |
125 |
100 |
16 |
3 |
4-18 |
4-16 |
65 |
112 |
170 |
180 |
145 |
120 |
18 |
3 |
4-18 |
4-16 |
80 |
114 |
180 |
195 |
160 |
135 |
18 |
3 |
4-18 |
4-16 |
100 |
127 |
190 |
215 |
180 |
155 |
20 |
3 |
8-18 |
8-16 |
125 |
140 |
200 |
245 |
210 |
185 |
22 |
3 |
8-18 |
8-16 |
150 |
140 |
210 |
280 |
240 |
210 |
22 |
3 |
8-23 |
8-20 |
200 |
152 |
230 |
335 |
295 |
265 |
22 |
3 |
8-23 |
8-20 |
250 |
165 |
250 |
390 |
350 |
320 |
24 |
3 |
12-23 |
12-20 |
300 |
178 |
270 |
440 |
400 |
368 |
26 |
4 |
12-23 |
12-20 |
350 |
190 |
290 |
500 |
460 |
428 |
26 |
4 |
16-23 |
16-20 |
400 |
216 |
310 |
565 |
515 |
482 |
26 |
4 |
16-25 |
16-22 |
450 |
222 |
330 |
615 |
565 |
582 |
26 |
4 |
20-25 |
20-22 |
500 |
229 |
350 |
670 |
620 |
585 |
28 |
4 |
20-25 |
20-22 |
600 |
267 |
390 |
780 |
725 |
685 |
28 |
5 |
20-30 |
20-27 |
700 |
292 |
430 |
895 |
840 |
800 |
30 |
5 |
24-30 |
24-27 |
800 |
318 |
470 |
1010 |
950 |
905 |
32 |
5 |
24-34 |
24-30 |
900 |
330 |
510 |
1110 |
1050 |
1005 |
34 |
5 |
28-34 |
28-30 |
1000 |
410 |
550 |
1220 |
1160 |
1115 |
34 |
5 |
28-34 |
28-30 |
1200 |
470 |
630 |
1450 |
1380 |
1325 |
38 |
5 |
32-41 |
32-36 |
GWXDF(3 6 9) 旋球阀 主要连接尺寸PN 1.6MPa
公称通径 DN(mm) |
L(mm) |
D1 |
D2 |
D3 |
C |
t |
Z-φd |
Z-M |
|
短 |
长 |
||||||||
50 |
108 |
150 |
160 |
125 |
100 |
16 |
3 |
4-18 |
4-16 |
65 |
112 |
170 |
180 |
145 |
120 |
18 |
3 |
4-18 |
4-16 |
80 |
114 |
180 |
195 |
160 |
135 |
20 |
3 |
8-18 |
8-16 |
100 |
127 |
190 |
215 |
180 |
155 |
20 |
3 |
8-18 |
8-16 |
125 |
140 |
200 |
245 |
210 |
185 |
22 |
3 |
8-18 |
8-16 |
150 |
140 |
210 |
280 |
240 |
210 |
24 |
3 |
8-18 |
8-16 |
200 |
152 |
230 |
335 |
295 |
265 |
26 |
3 |
8-23 |
8-20 |
250 |
165 |
250 |
405 |
335 |
320 |
30 |
3 |
12-23 |
12-20 |
300 |
178 |
270 |
460 |
410 |
375 |
30 |
4 |
12-25 |
12-22 |
350 |
190 |
290 |
520 |
470 |
435 |
34 |
4 |
12-25 |
12-22 |
400 |
216 |
310 |
580 |
525 |
485 |
36 |
4 |
16-30 |
16-27 |
450 |
222 |
330 |
640 |
585 |
545 |
40 |
4 |
20-30 |
20-27 |
500 |
229 |
350 |
705 |
650 |
608 |
44 |
4 |
20-34 |
20-30 |
600 |
267 |
390 |
840 |
770 |
718 |
48 |
5 |
20-41 |
20-36 |
700 |
292 |
430 |
910 |
840 |
788 |
50 |
5 |
24-41 |
24-36 |
800 |
318 |
470 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
24-36 |
900 |
330 |
510 |
1120 |
1050 |
998 |
54 |
5 |
28-41 |
28-36 |
1000 |
410 |
550 |
1255 |
1170 |
1110 |
56 |
5 |
28-48 |
28-42 |
1200 |
470 |
630 |
1485 |
1390 |
1288 |
58 |
5 |
32-54 |
32-48 |
GWXDF(3 6 9) 旋球阀 主要连接尺寸PN 2.5MPa
公称通径 DN(mm) |
L(mm) |
D1 |
D2 |
D3 |
C |
t |
Z-φd |
Z-M |
|
短 |
长 |
||||||||
50 |
108 |
150 |
160 |
125 |
100 |
20 |
3 |
4-18 |
4-16 |
65 |
112 |
170 |
180 |
145 |
120 |
22 |
3 |
8-18 |
8-16 |
80 |
114 |
180 |
195 |
160 |
135 |
22 |
3 |
8-18 |
8-16 |
100 |
127 |
190 |
230 |
190 |
160 |
24 |
3 |
8-23 |
8-20 |
125 |
140 |
200 |
270 |
220 |
188 |
28 |
3 |
8-25 |
8-22 |
150 |
140 |
210 |
300 |
250 |
218 |
30 |
3 |
8-25 |
8-22 |
200 |
152 |
230 |
360 |
310 |
278 |
34 |
3 |
12-25 |
12-22 |
250 |
165 |
250 |
425 |
370 |
332 |
36 |
3 |
12-30 |
12-27 |
300 |
178 |
270 |
485 |
430 |
390 |
40 |
4 |
16-30 |
16-27 |
350 |
190 |
290 |
550 |
490 |
448 |
44 |
4 |
16-34 |
16-30 |
400 |
216 |
310 |
610 |
550 |
505 |
48 |
4 |
16-34 |
16-30 |
450 |
222 |
330 |
660 |
600 |
555 |
50 |
4 |
20-34 |
20-30 |
500 |
229 |
350 |
730 |
660 |
610 |
52 |
4 |
20-41 |
20-36 |
600 |
267 |
390 |
840 |
770 |
718 |
56 |
5 |
20-41 |
20-36 |
700 |
292 |
430 |
955 |
875 |
518 |
60 |
5 |
24-48 |
24-42 |
800 |
318 |
470 |
1070 |
990 |
930 |
64 |
5 |
24-48 |
24-42 |
900 |
330 |
510 |
1180 |
1090 |
1025 |
66 |
5 |
28-54 |
28-48 |
1000 |
410 |
550 |
1305 |
1210 |
1140 |
68 |
5 |
28-58 |
28-52 |
1200 |
470 |
630 |
1525 |
1420 |
1350 |
72 |
5 |
32-58 |
32-52 |

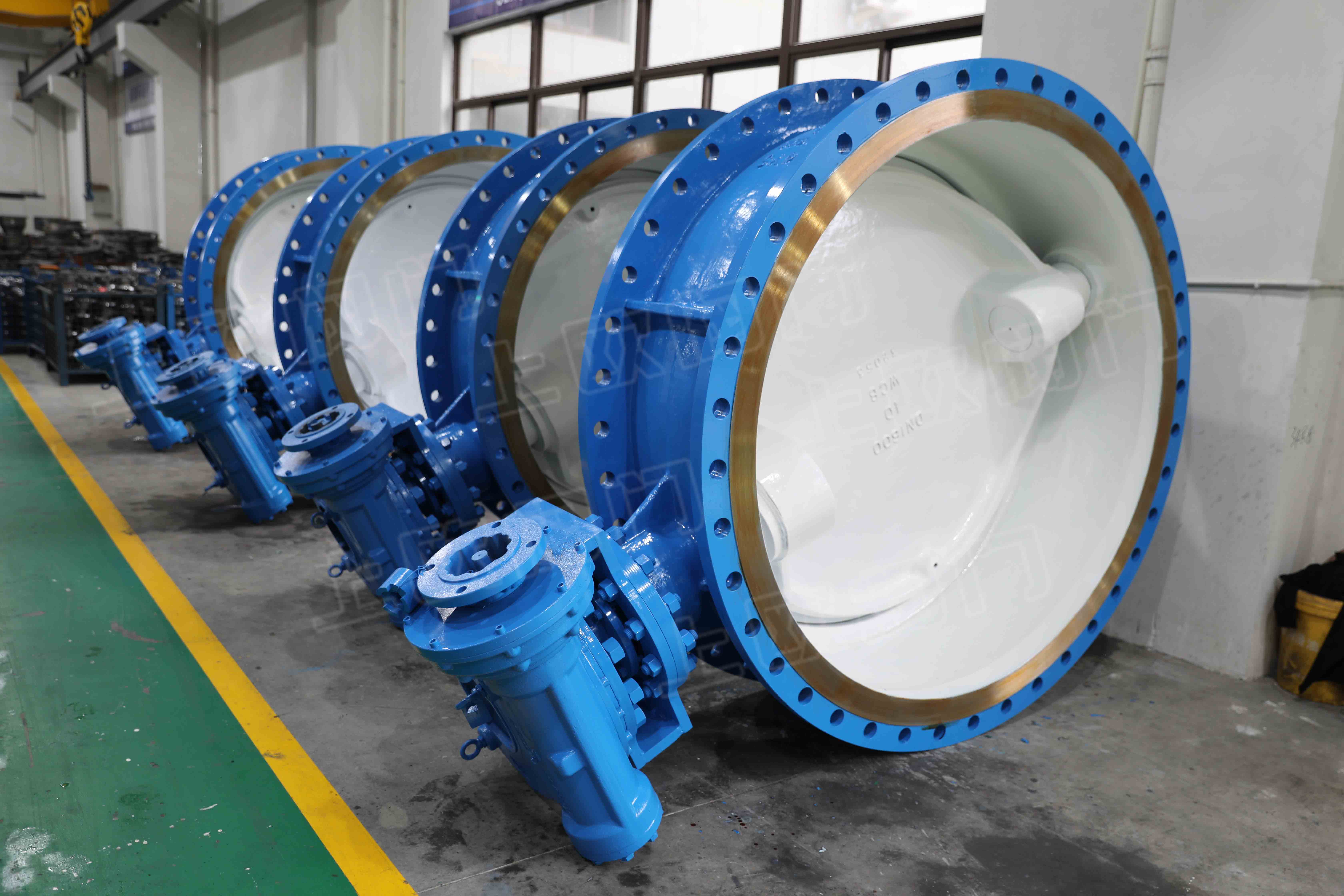

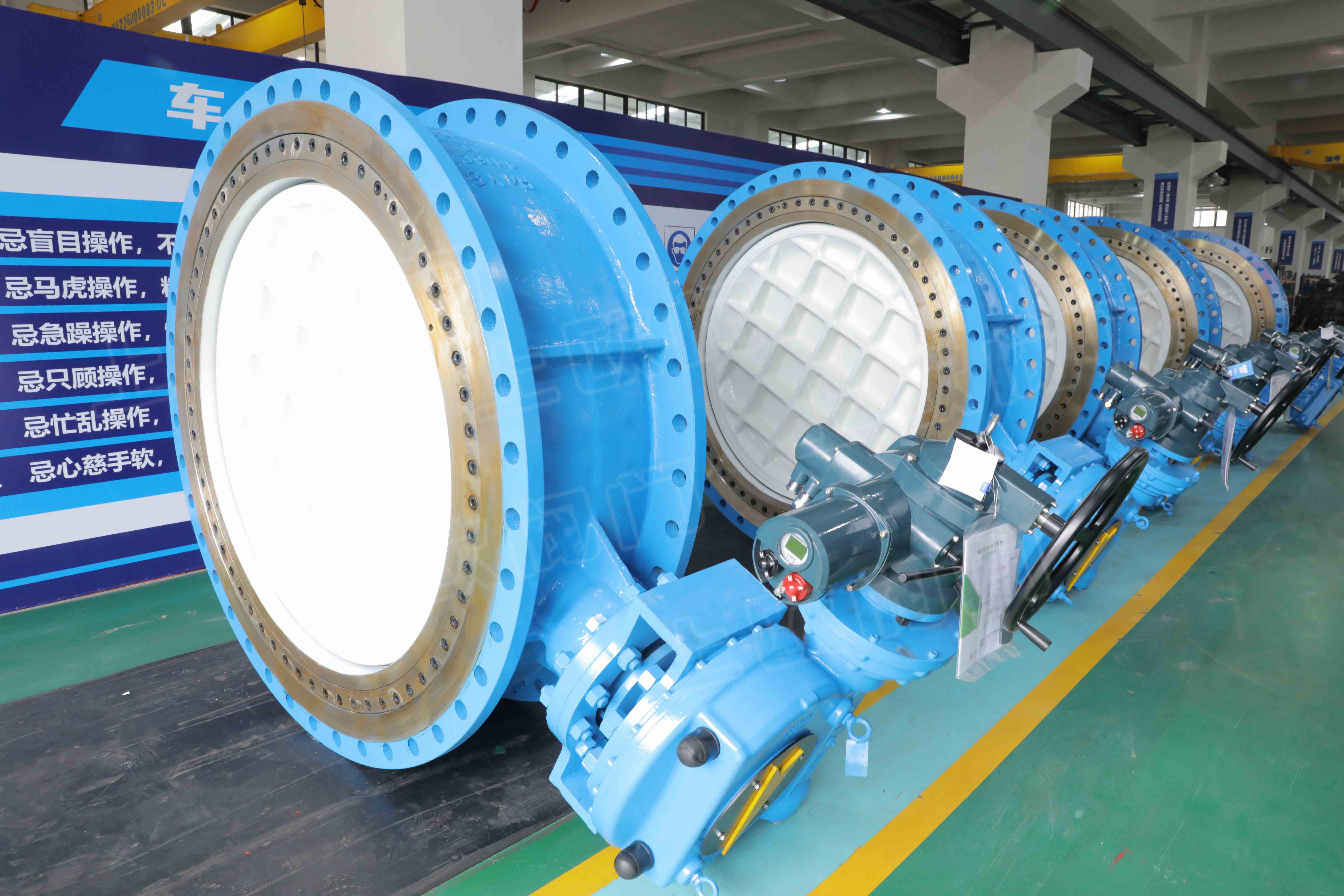

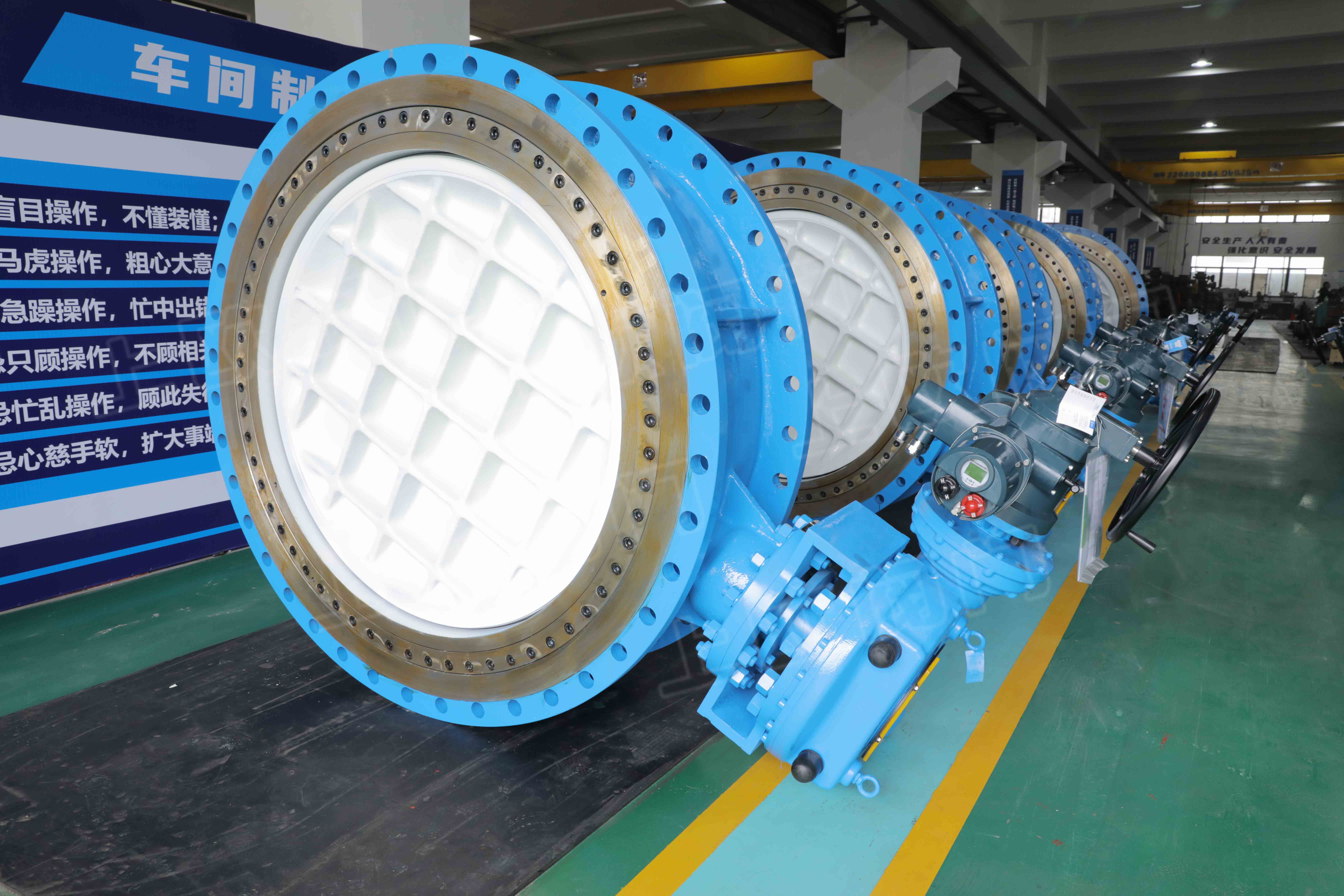

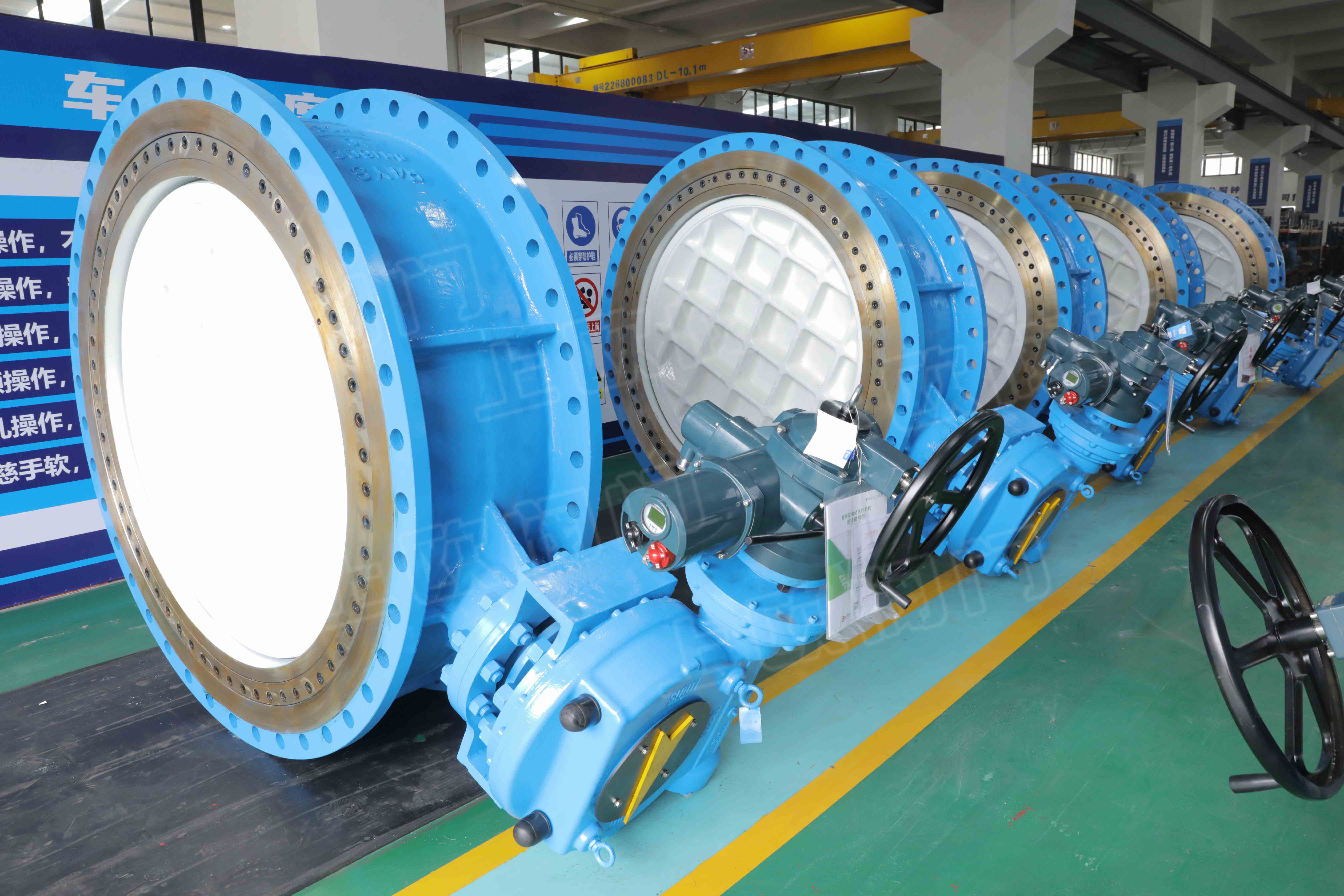

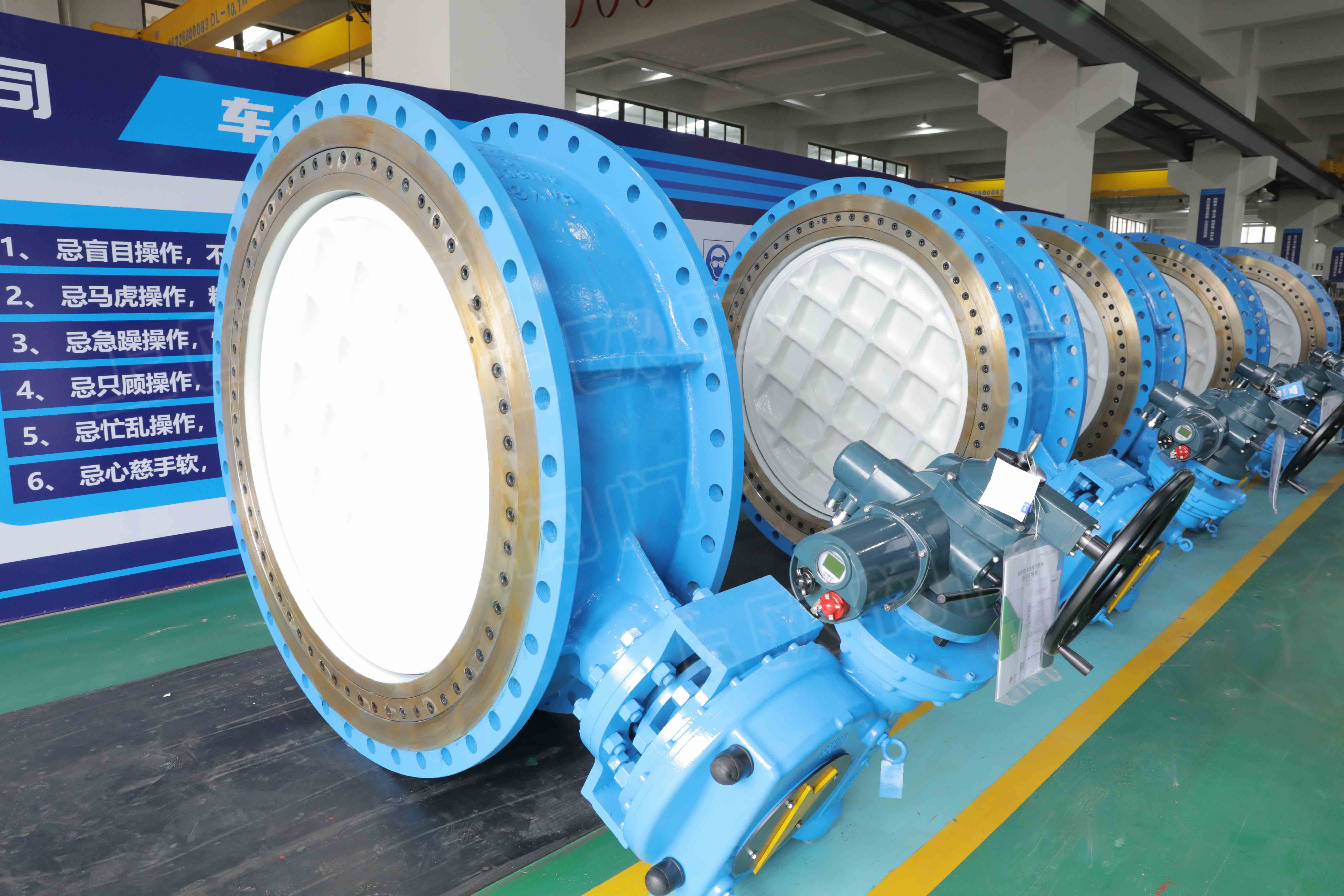

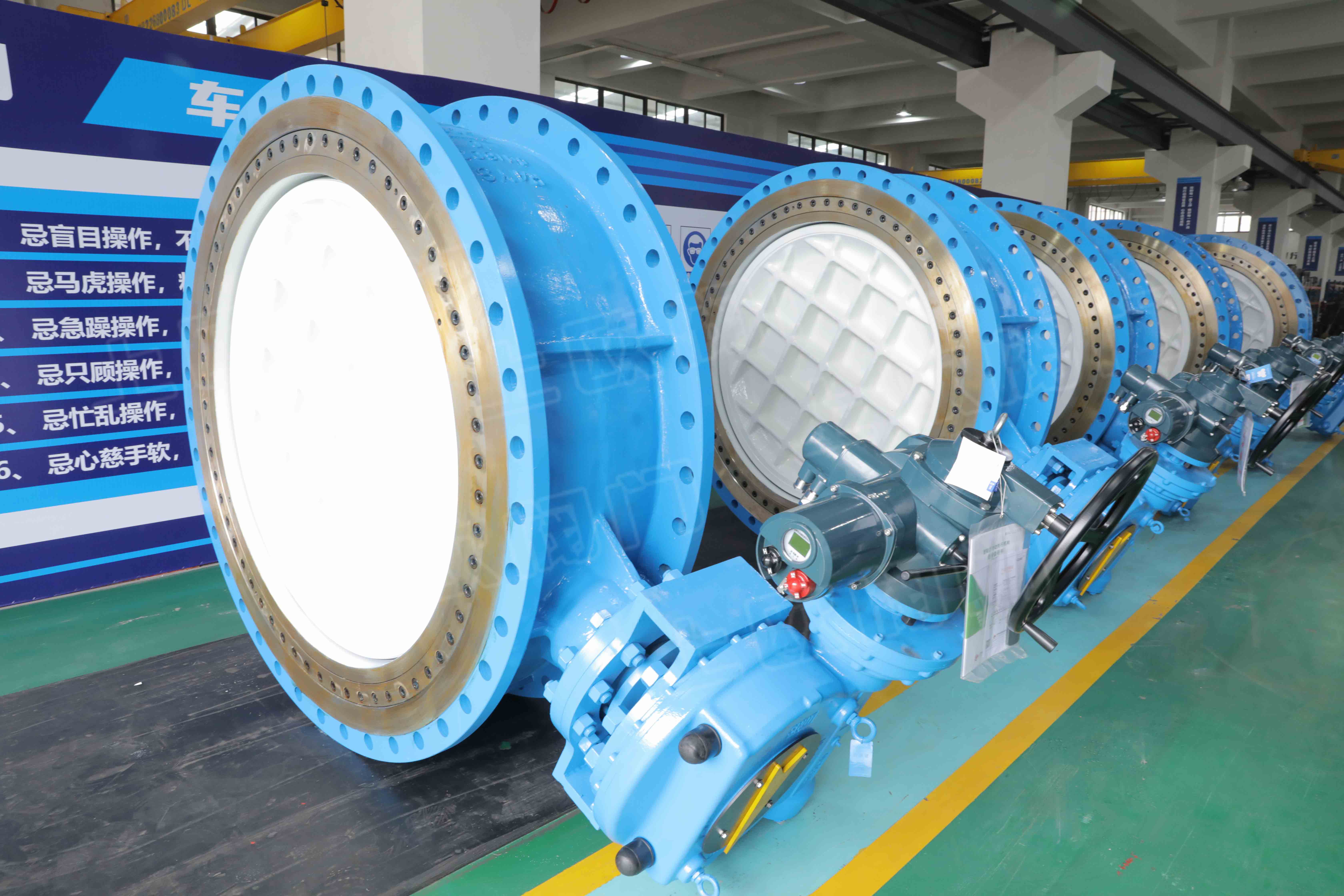

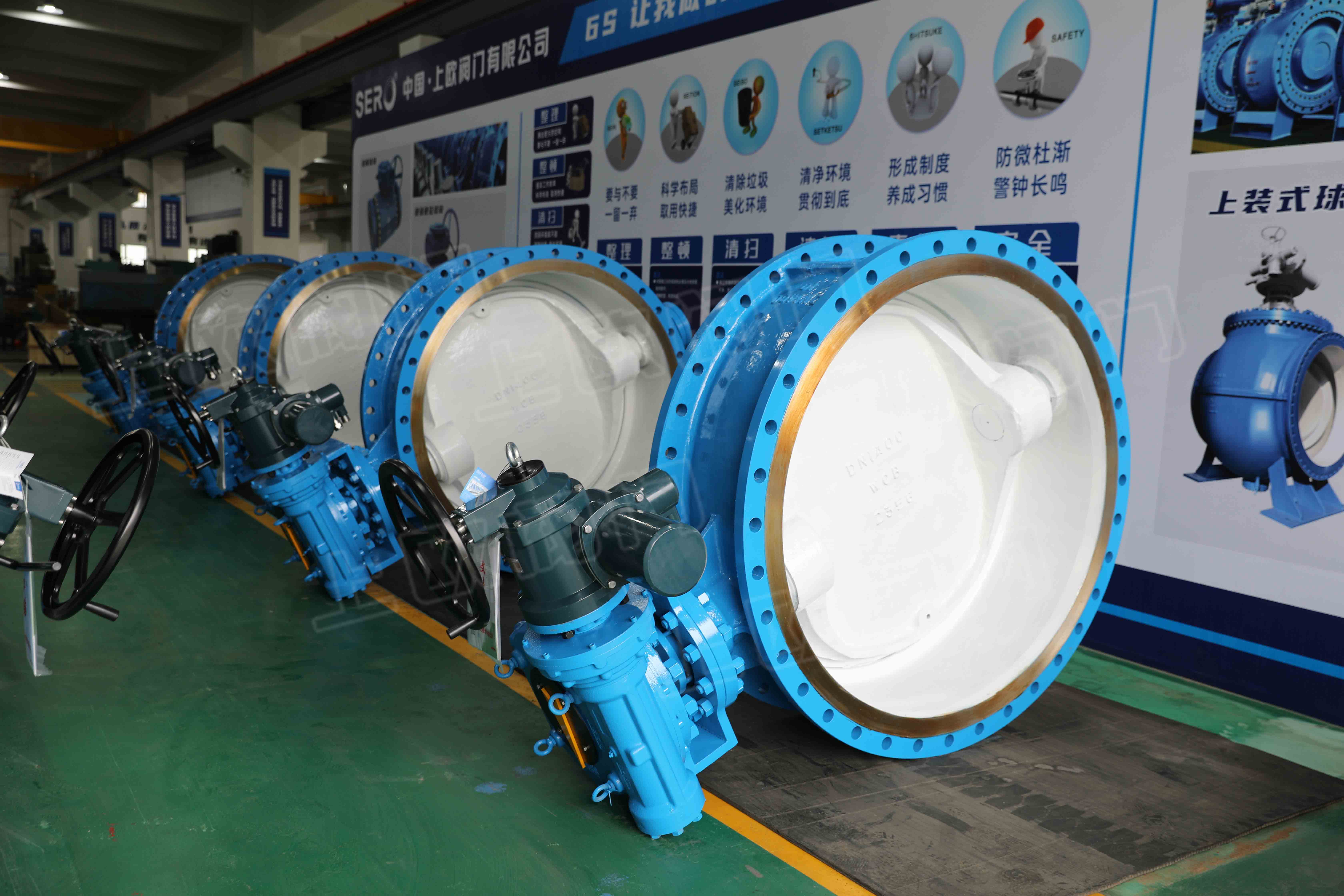

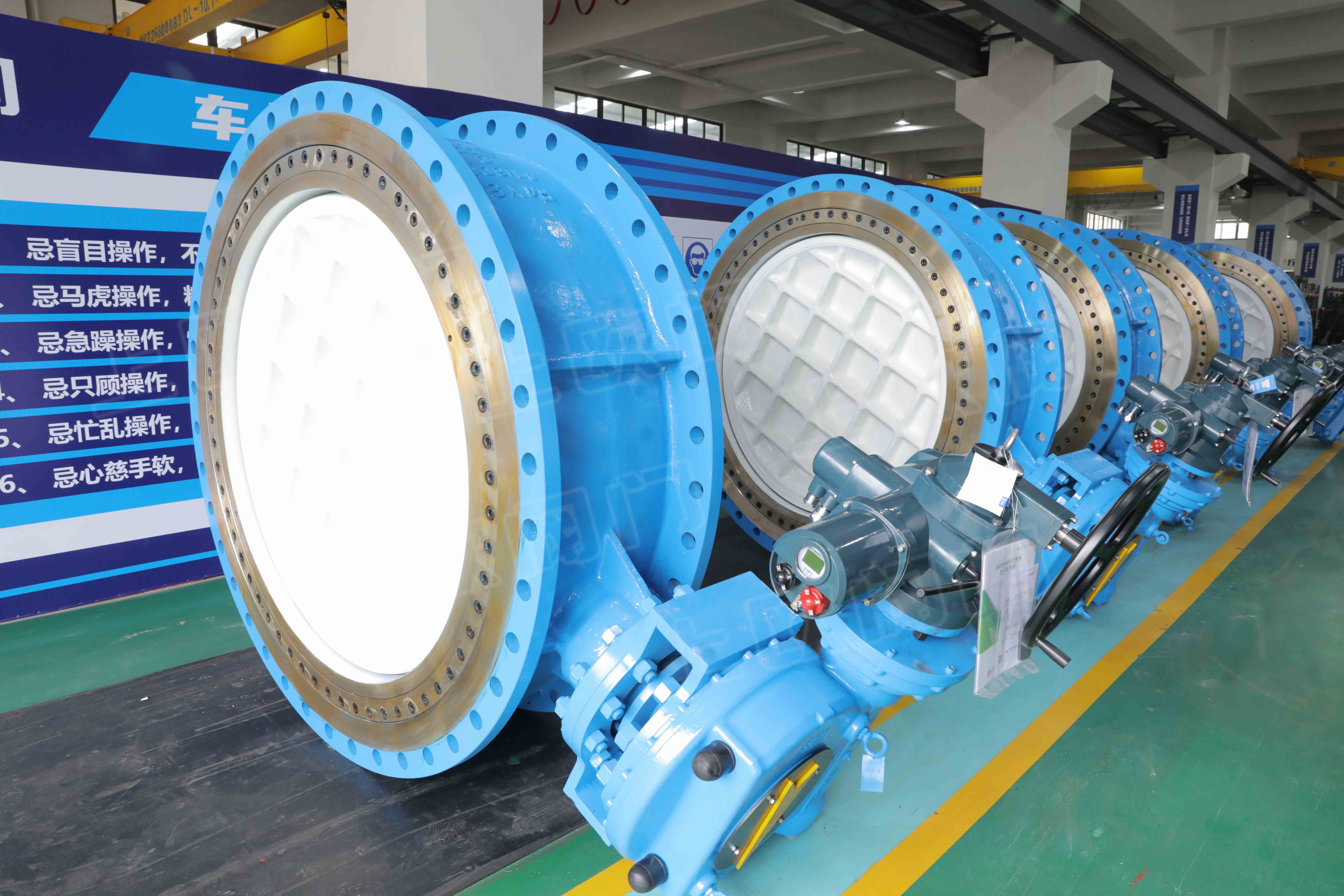

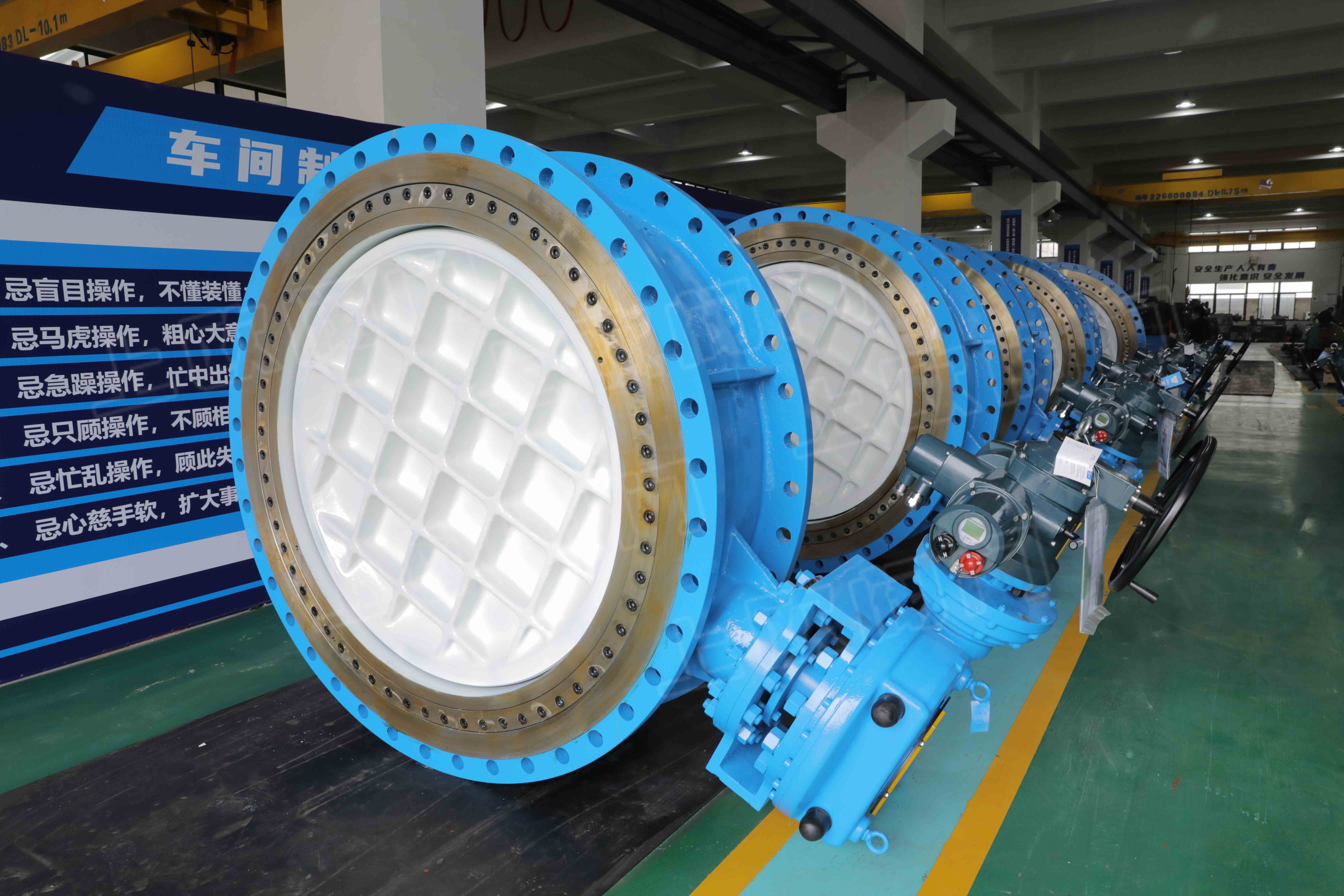

DN1600产品展示
