活塞式控制阀

产品简述：
活塞式多功能控制阀是一款设计合理操作简单、维修率低并且经济有效的消能阀，同时也是一款适用在特殊工况下的调流调压阀，主要有阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、锥销、轴承和操作机构等零部件组成

更新时间：2021-12-24 11:32:18
浏览次数：1848

产品说明书查看图纸产品实物图安装案例

微信

邮箱

原理介绍
结构示意图
产品特点
材质说明
选型要点

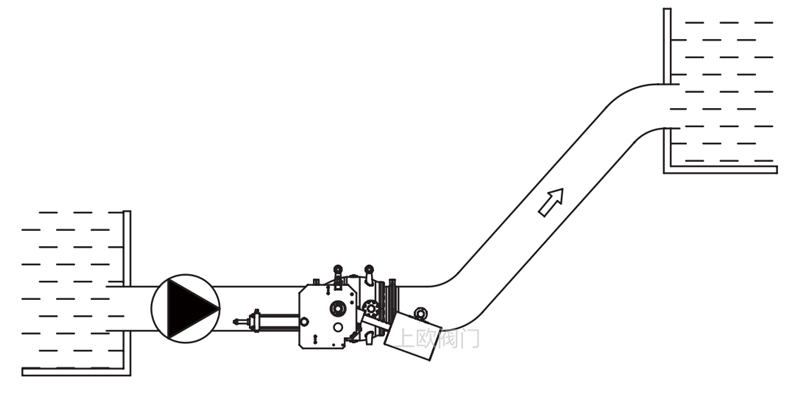

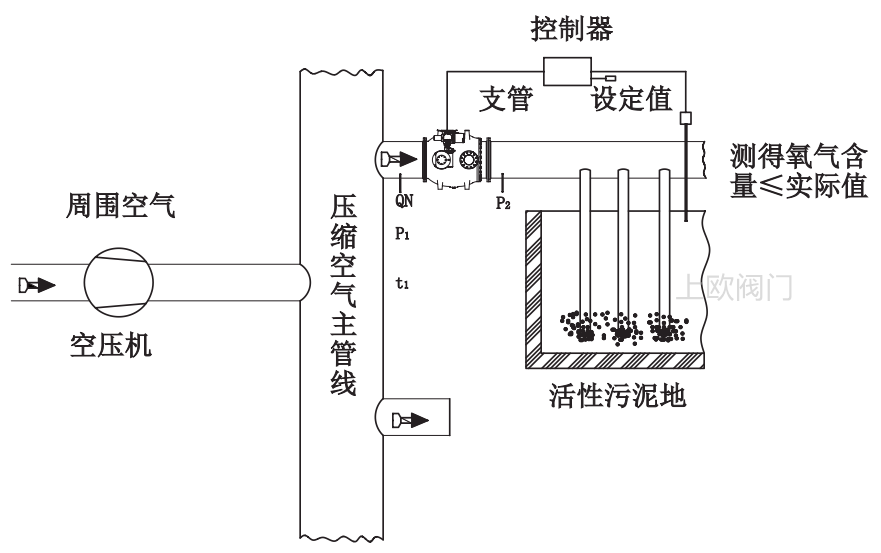

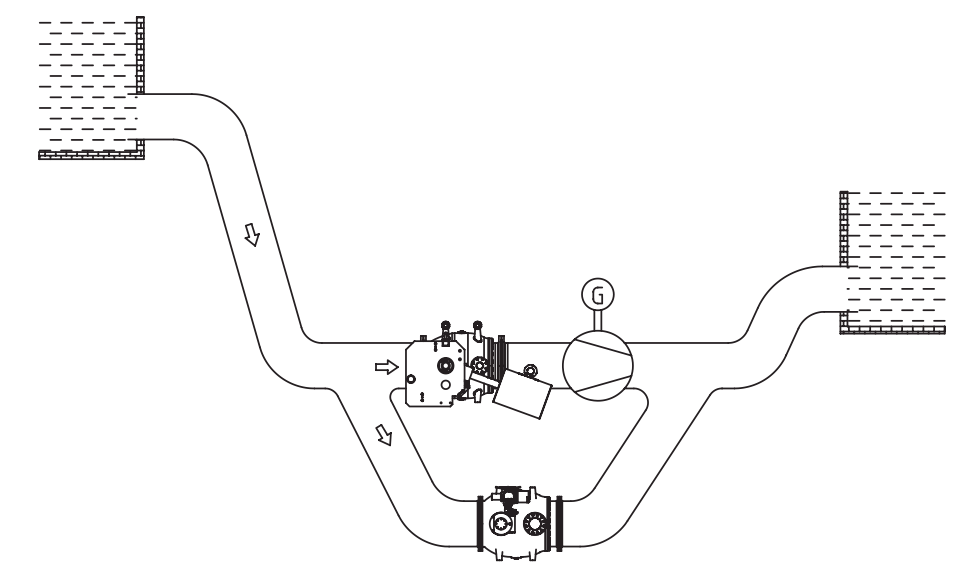

典型应用

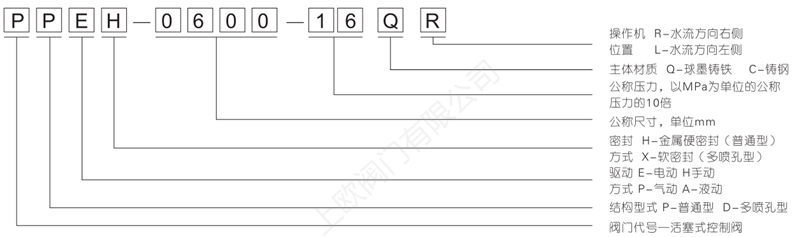

型号编制方法

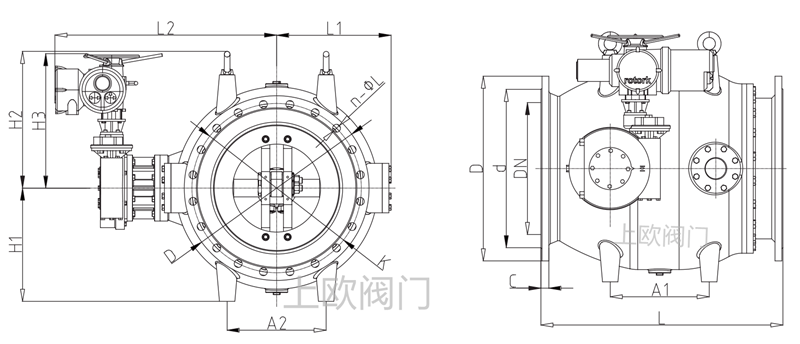

外形及连接尺寸

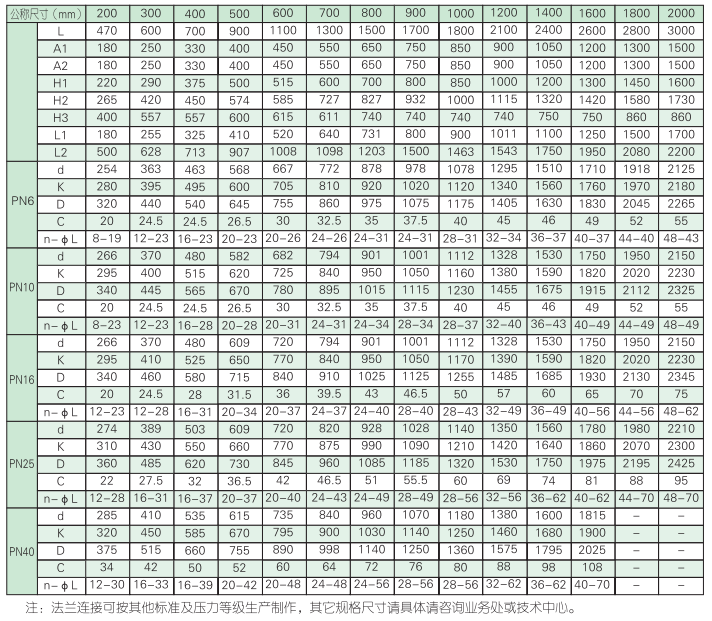

连接尺寸

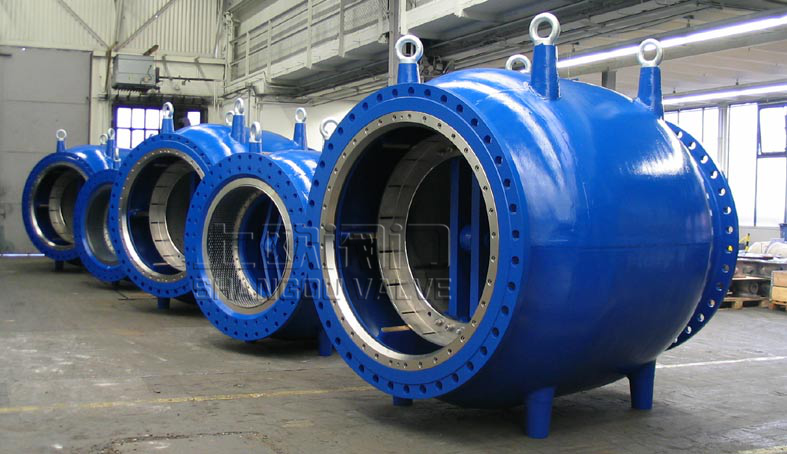

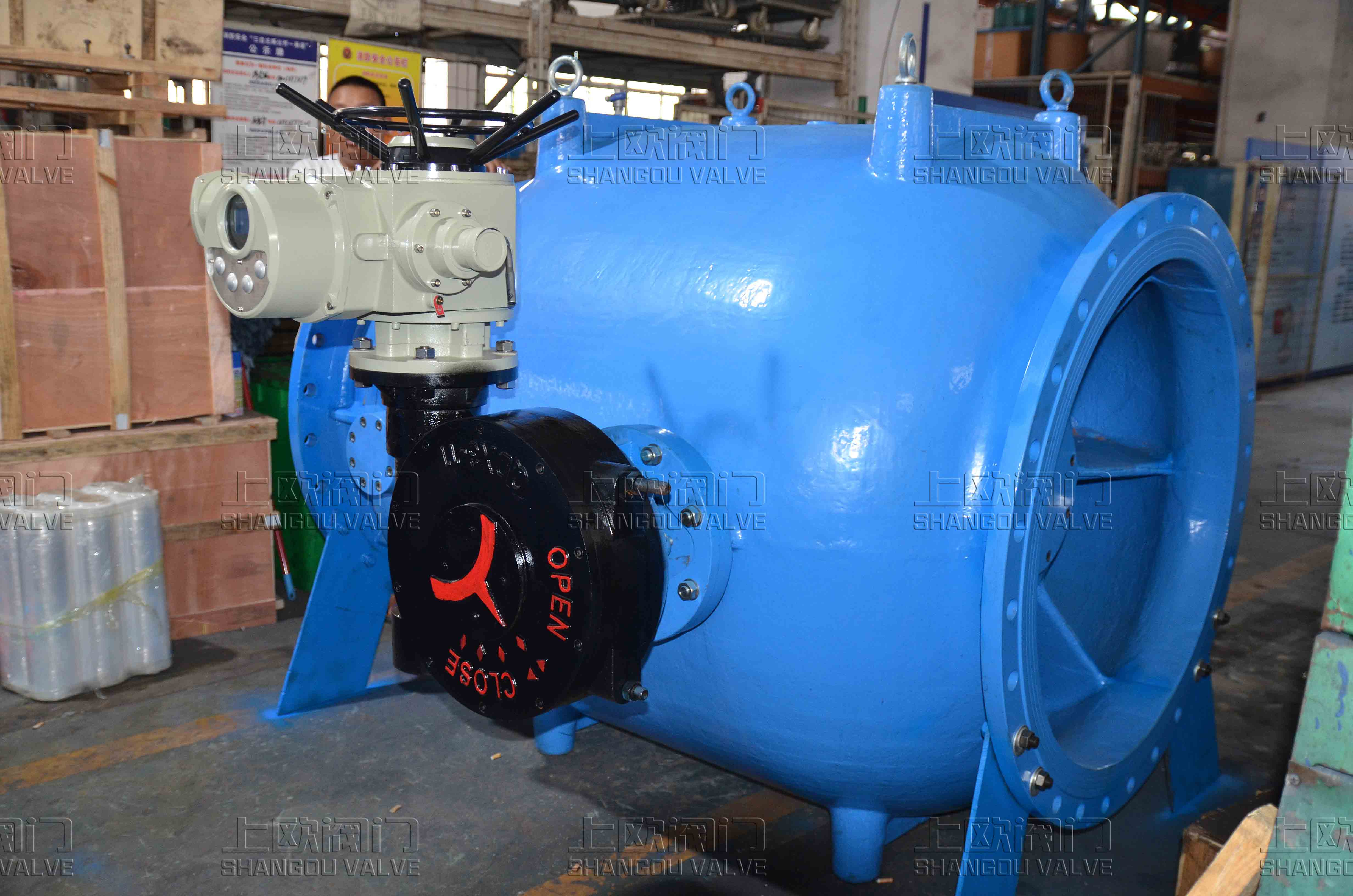

实物展示

原理介绍

作为针阀的改良产品，活塞式多功能控制阀长期活跃在长输水、大坝以及水电站中，是一款设计合理操作简单、维修率低并且经济有效的消能阀，同时也是一款适用在特殊工况下的调流调压阀，主要有阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、锥销、轴承和操作机构等零部件组成，它是通过曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动，在活塞前后移动的过程中，通过改变活塞与阀座之间的流通面积来实现流量调节及压力控制。水流从轴向弧状进入阀体，活塞式流量调节阀内的流道为轴对称形，流体流过时不会产生紊流。无论活塞运动到任何位置，阀腔内无论任何位置的水流断面均为环状，在出口处向轴心收缩，从而达到zui佳防气蚀，避免因节流而可能产生的气蚀对阀体和管道的破坏。

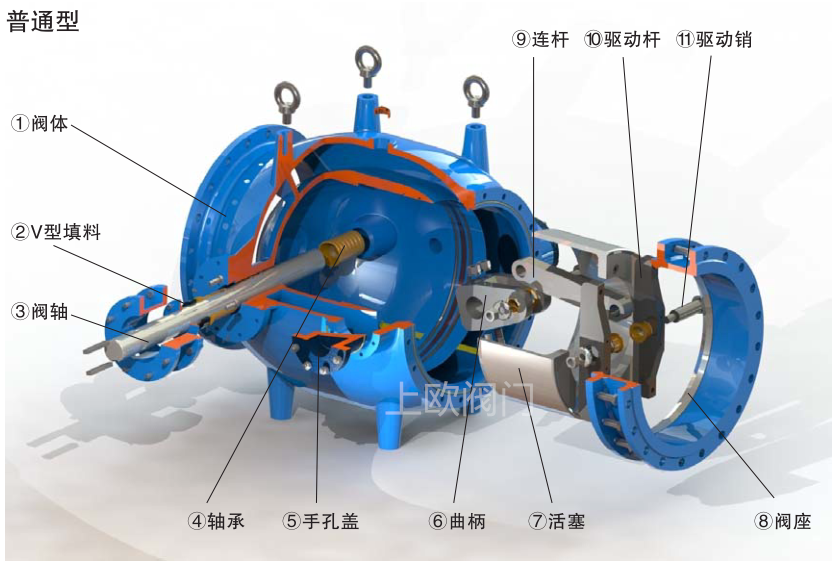

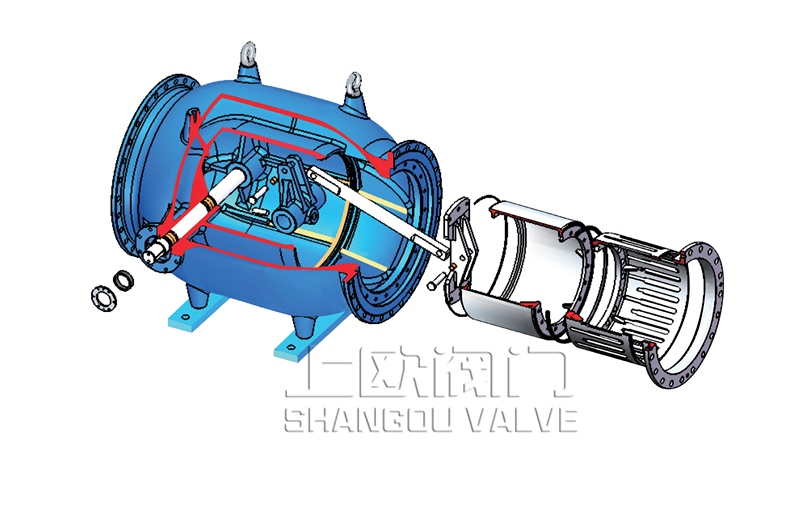

结构示意图

产品特点

1、线性调节：阀门的开度和流量呈线性，可以实现精确的调节。
2、低维护成本：阀门的特殊设计机构，使阀门减少被杂物卡阻的可能性，阀门设有手孔盖及反冲洗装置。方便定期维护及检修。
3、长寿命：合理的流道及合适的彩礼选择保证了阀门长久的使用寿命。
4、驱动力小：水力平衡设计，加之导向条堆焊铜合金确保活塞运行更加平稳可靠。
5、安装随意：阀门可立式、卧式、悬空安装，也可安装在管道的任意一侧。

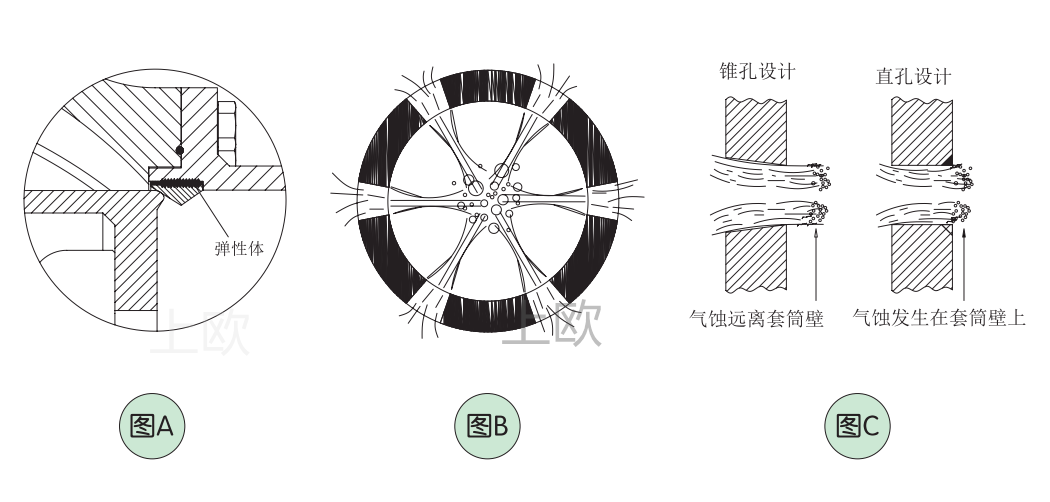

6、密封可靠（普通型）：高性能弹性硅胶连接的金属阀座提供气泡级密封效果，且有效防止阀座刮伤，延长阀座使用寿命。（图A）
7、对撞消能，抗震动（多喷孔型）：套筒周长方向对称均匀布螺旋小孔，使水柱对撞消能，对撞后能量完全消失，有效防止高压差下消能带来的剧烈震动。（图B）
8、锥孔设计，抗气蚀（多喷孔型）：特殊锥孔设计，使水流流过套筒时加速，使气蚀现象发生在阀门的中心，有效防止高压差下气蚀对阀门零部件的损坏现象。（图C）
