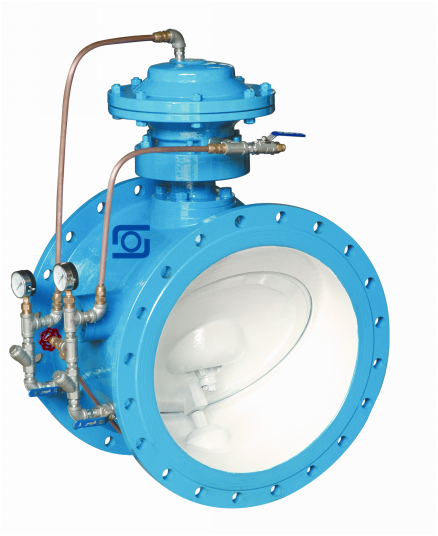

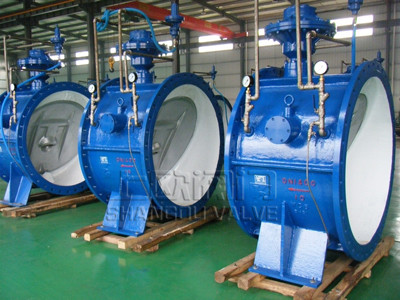

管道自力控制阀是我公司研发的新水泵出口控制阀，是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀。
1、采用先进的流体设计，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能；
2、敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全；
3、适用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道；
4、设计有膜片式与活塞式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；
5、产品类型上，开发有普通型、回水低压型、污水型等五种规格，以满足不同工况需求。
1、开阀：当水泵启动，水压通过进口带微孔止回阀的旁通管，进入控制腔下腔，大阀板在进口端水力作用下，连同小阀板一同缓慢开启。开阀速度可根据工况要求，调节旁通球阀，以达到理想效果。
2、关阀：停泵瞬间，阀门进口流量及压力突然降低，大阀板在重力作用下迅速关闭（与密封面接触前，有缓冲保护装置）截断大部分水流，小阀板在控制杆作用下保持开启泄除回流 压力水，削减水锤峰值；同时，一部分回流水通过旁通管道进入控制腔上腔，推定控制杆下行，关闭小阀板至完全切断介质，关阀时间，可通过旁通阀调节，使水锤峰值在控制范围内。
1、功能多样：具有轻载启泵、截流止回、消除水锤等功能，一阀顶多阀，节省设备总投资。
2、缓开启泵：启泵后阀门在进口端微孔止回阀的作用下，要达到一定压力，阀门才开启，可减小启泵电流，确保电机和电控系统安全。
3、快关缓闭：独特的大、小阀板双结构，停泵时，先快关后缓闭，有效消除水锤，保证系统安全。
4、外形美观：结构上采用控制装置顶置的创新型设计，外形空间小，内部结构简单，运行可靠性强。工艺精良，壳体、零部件均为精密铸造，结构强度好，外形简洁精致。
5、安装方便：采用蝶阀结构，有体积小、重量轻的特点，占地空间小，降低土建成本，可适用于地表和地沟等多种安装方式。
6、维护简单：
1）阀门的启闭由输送的介质驱动，与水泵自动联锁，无需人工与外力去操作；
2）无外接动力和元器件，采用一体化结构，故障点少；
3）液压缸内的零部件检修可在机组正常运行的同时进行；
4）关键零件均选用优质材料，基本无需维护；
5）外控通道中过滤器具有自冲洗功能；
7、节能降耗：启闭件为斜置蝶板式，水流平顺，沿程损失与局部损失很小；取消液控蝶阀的电—液控制系统，降低成本而又增加了可靠性和稳定性，减小耗电达到节能的目的。
8、动作、密封可靠：采用国内外首创的软硬双重密封结构（本公司ZL01249431.3《阀门启闭件软硬组合密封装置》专利）和金属硬密封结构，密封副摩擦力矩极小；斜置偏心结构密封副，缩短了关阀行程，减少了密封圈滑移距离，降低了摩擦力矩，达到了瞬间离合的效果，并且具有防泥沙和压力自动补偿的功能；阀体、阀板密封角度优化设计，使阀门启闭灵活可靠。
9、适应性强：
1）产品有膜片式与活塞式分别适用于各类工况与介质。
2）污水型管力阀外控组件中的特殊过滤器能有效过滤污水中的杂质颗粒，保证进入膜片腔或活塞缸内介质为清洁液体。该过滤装置具有自冲洗功能，下部有排渣装置，可手动定期排渣，系统还设有清洗装置。
3）可根据工况要求配置平衡锤，以调节大阀板关闭速度和减小运行阻力。
4）调节型可根据工况要求，采用手动或者电动控制开度进行流量调节。
1、可立式安装，也可以卧式安装。为了安装维修方便，在空间许可时，应优先考虑卧式安装，应保证阀轴水平。
2、当阀门关闭时，阀板光面为进口方向，装有阀轴有控制缸顶杆的一面为出口方向。严禁反向安装。与相邻阀门、缩经、弯道等距离不小于1DN。
3、卧式安装时，为了改善管道受力状况，当阀门口径大于900mm时，为改善管道受力情况，可设置支架或基础。
|
材料名称 |
材料牌号 |
主要介质 |
|
|
ANSI/AST 标准 |
G B |
||
|
碳素钢 |
WCB |
ZG25 |
水、油品等 |
|
镍铬铸铁 |
\ |
QT400Ni2Cr |
海水 |
|
络镍不锈钢 |
CF8 (304) |
ZGlCrl8Ni9Ti ZGlCrl8Nil2Mo2Ti |
硝酸类等腐蚀性介质 |
|
铬镍钼不绣钢 |
CF8M (316) |
醋酸类腐蚀性介质 |
|
|
铬镍超低碳 不锈钢 |
CF3 (304L) |
硝酸类等腐蚀性介质 |
|
|
铬镍钼超低碳 不锈钢 |
CF3M (316L) |
醋酸类腐蚀性介质 |
|
引用但不限于以下标准，未注日期的引用文件，其zui新版本适用于本产品。
|
标准内容 |
标准号 |
标准名称 |
|
企业标准 |
Q/OPJF007-2012 |
BFDG型管力控制阀 |
|
设计制造标准 |
GB/T12236 |
蝶式止回阀 |
|
API6D |
带阻尼止蝶式回阀 |
|
|
检验与试验标准 |
GB/T13927-2008 |
通用阀门 压力试验 |
|
法兰标准 |
GB9113.1-9113.4 |
整体钢制法兰/客户指定标准 |
|
结构长度标准 |
GB/T12221 |
金属阀门 结构长度 |
|
使用材料标准 |
GB/T12229 |
通用阀门碳素钢铸件技术条件 |
|
GB/T12230 |
通用阀门奥式体铜铸件技术条件 |
|
项目 |
口径 |
||
|
< 1000mm |
≥1000mm |
||
|
关阀时间（s) |
快 |
1~2.5 |
1〜5 |
|
慢 |
3〜60 |
5-90 |
|
|
zui低工作压力（Mpa) |
=0.05 |
||
|
阻力系数 |
0.3〜1.1 |
||
|
开阀时间 |
10-60 |
||
|
水锤峰值 |
S 1.5倍水泵出口额定压力 |
||
|
水泵zui高反转速度 |
S 1.2倍水泵额定转速 |
||
|
适应温度 |
未注明为0-80°C,可生产-25°C-200°C |
||
|
名称 |
普通材质 |
铬镍不锈钢 |
耐海水材质 |
|
阀轴 |
不绣钢2Crl3 |
ZGlCrl8Ni9Ti |
316L |
|
膜片/活塞 |
丁腈橡胶/不锈钢 |
EPDM/2Crl3 |
EPDM/316L |
|
阀体密封面 |
半铁索体高铬钢D507(H) 硬质合金STL (Y) A102不绣钢（R) |
ZGlCrl8Ni9Ti |
ZcuZn38Mn2Pb2 锰黄铜（T) |
|
硬密封副 |
D507(H)+A102(R) |
316L+316L |
T+316L |

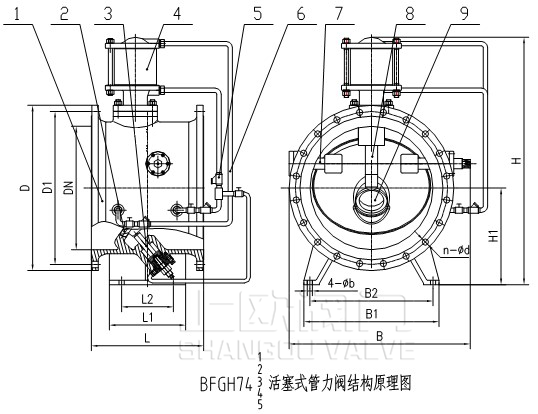

7、阀杆8、控制顶杆 9、小阀板
表1：
|
公称通径 |
长度 |
外形尺寸 |
连接尺寸 |
参考 重量 |
||||||||||||
|
0.6MPa |
1.0MPa |
|||||||||||||||
|
毫米 |
L |
L1 |
L2 |
H |
H1 |
B |
B1 |
B2 |
n-b |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
200 |
190 |
/ |
/ |
520 |
/ |
355 |
/ |
/ |
/ |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
57 |
|
250 |
250 |
/ |
/ |
580 |
/ |
420 |
/ |
/ |
/ |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
80 |
|
300 |
270 |
/ |
/ |
710 |
/ |
490 |
/ |
/ |
/ |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
109 |
|
350 |
290 |
/ |
/ |
770 |
/ |
560 |
/ |
/ |
/ |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
140 |
|
400 |
406 |
/ |
/ |
830 |
/ |
625 |
/ |
/ |
/ |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
220 |
|
450 |
432 |
/ |
/ |
870 |
/ |
685 |
/ |
/ |
/ |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
278 |
|
500 |
457 |
/ |
/ |
930 |
/ |
720 |
/ |
/ |
/ |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
310 |
|
600 |
508 |
/ |
/ |
1090 |
/ |
910 |
/ |
/ |
/ |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
451 |
|
700 |
610 |
300 |
240 |
1260 |
520 |
1050 |
760 |
650 |
4-30 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
620 |
|
800 |
660 |
360 |
220 |
1440 |
600 |
1170 |
820 |
720 |
4-30 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
850 |
|
900 |
711 |
420 |
300 |
1535 |
650 |
1315 |
950 |
820 |
4-30 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1060 |
|
1000 |
811 |
460 |
350 |
1750 |
700 |
1460 |
1040 |
900 |
4-36 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
1200 |
850 |
500 |
410 |
1960 |
800 |
1580 |
1240 |
1070 |
4-36 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1925 |
|
1400 |
950 |
620 |
500 |
2250 |
900 |
1900 |
1400 |
1250 |
4-36 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
2400 |
|
1600 |
1100 |
750 |
600 |
2500 |
1020 |
2100 |
1520 |
1300 |
4-36 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
3200 |
|
1800 |
1200 |
860 |
700 |
2820 |
1150 |
2400 |
1620 |
1400 |
4-36 |
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
4052 |
|
2000 |
1300 |
980 |
820 |
3150 |
1250 |
2750 |
1800 |
1550 |
4-48 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
5126 |
|
2200 |
1450 |
1100 |
900 |
3500 |
1360 |
3000 |
1980 |
1700 |
4-48 |
2475 |
2390 |
52-42 |
2560 |
2440 |
52-62 |
7860 |
|
2400 |
1550 |
1250 |
1100 |
3800 |
1480 |
3200 |
2320 |
2020 |
4-48 |
2685 |
2600 |
56-42 |
2760 |
2650 |
56-56 |
8928 |
|
2600 |
1700 |
1400 |
1200 |
4180 |
1600 |
3500 |
2380 |
2050 |
4-48 |
2905 |
2810 |
60-48 |
2960 |
2850 |
60-48 |
10120 |
|
2800 |
1850 |
1550 |
1350 |
4550 |
1700 |
3800 |
2520 |
2240 |
4-48 |
3115 |
3020 |
64-48 |
3180 |
3070 |
64-48 |
13100 |
|
3000 |
2000 |
1680 |
1460 |
4900 |
1850 |
4100 |
2990 |
2660 |
4-48 |
3315 |
3220 |
68-48 |
3400 |
3290 |
68-48 |
21010 |
表2：
|
公称通径 |
长度 |
外形尺寸 |
连接尺寸 |
参考 重量 |
||||||||||||
|
1.6MPa |
2.5MPa |
|||||||||||||||
|
毫米 |
L |
L1 |
L2 |
H |
H1 |
B |
B1 |
B2 |
n-b |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
200 |
190 |
/ |
/ |
520 |
/ |
355 |
/ |
/ |
/ |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
57 |
|
250 |
250 |
/ |
/ |
580 |
/ |
420 |
/ |
/ |
/ |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
80 |
|
300 |
270 |
/ |
/ |
710 |
/ |
490 |
/ |
/ |
/ |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
109 |
|
350 |
290 |
/ |
/ |
770 |
/ |
560 |
/ |
/ |
/ |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
140 |
|
400 |
406 |
/ |
/ |
830 |
/ |
625 |
/ |
/ |
/ |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
220 |
|
450 |
432 |
/ |
/ |
870 |
/ |
685 |
/ |
/ |
/ |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
278 |
|
500 |
457 |
/ |
/ |
930 |
/ |
720 |
/ |
/ |
/ |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
310 |
|
600 |
508 |
/ |
/ |
1090 |
/ |
910 |
/ |
/ |
/ |
840 |
770 |
20-36 |
845 |
770 |
20-39 |
451 |
|
700 |
610 |
300 |
240 |
1260 |
520 |
1050 |
760 |
650 |
4-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
620 |
|
800 |
660 |
360 |
220 |
1440 |
600 |
1170 |
820 |
720 |
4-30 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
850 |
|
900 |
711 |
420 |
300 |
1535 |
650 |
1315 |
950 |
820 |
4-30 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1060 |
|
1000 |
811 |
460 |
350 |
1750 |
700 |
1460 |
1040 |
900 |
4-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-55 |
1500 |
|
1200 |
850 |
500 |
410 |
1960 |
800 |
1580 |
1240 |
1070 |
4-36 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-55 |
1925 |
|
1400 |
950 |
620 |
500 |
2250 |
900 |
1900 |
1400 |
1250 |
4-36 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-60 |
2400 |
|
1600 |
1100 |
750 |
600 |
2500 |
1020 |
2100 |
1520 |
1300 |
4-36 |
1930 |
1820 |
40-55 |
1975 |
1860 |
40-60 |
3200 |
|
1800 |
1200 |
850 |
680 |
2820 |
1150 |
2400 |
1620 |
1400 |
4-36 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-68 |
4052 |
|
2000 |
1300 |
980 |
820 |
3150 |
1250 |
2750 |
1800 |
1550 |
4-48 |
2345 |
2230 |
48-60 |
2415 |
2280 |
48-68 |
5126 |
表3：
|
公称通径 |
长度 |
外形尺寸 |
连接尺寸 |
参考 重量 |
||||||||||||
|
4.0MPa |
6.4MPa |
|||||||||||||||
|
毫米 |
L |
L1 |
L2 |
H |
H1 |
B |
B1 |
B2 |
n-b |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
200 |
190 |
/ |
/ |
520 |
/ |
355 |
/ |
/ |
/ |
375 |
320 |
12-30 |
415 |
345 |
12-36 |
87 |
|
250 |
250 |
/ |
/ |
580 |
/ |
420 |
/ |
/ |
/ |
450 |
385 |
12-33 |
470 |
400 |
12-36 |
110 |
|
300 |
270 |
/ |
/ |
710 |
/ |
490 |
/ |
/ |
/ |
515 |
450 |
16-33 |
530 |
460 |
16-36 |
139 |
|
350 |
290 |
/ |
/ |
770 |
/ |
560 |
/ |
/ |
/ |
580 |
510 |
16-36 |
600 |
525 |
16-39 |
190 |
|
400 |
406 |
/ |
/ |
830 |
/ |
625 |
/ |
/ |
/ |
660 |
585 |
16-39 |
670 |
585 |
16-42 |
290 |
|
450 |
432 |
/ |
/ |
870 |
/ |
685 |
/ |
/ |
/ |
685 |
610 |
20-39 |
/ |
/ |
/ |
368 |
|
500 |
457 |
/ |
/ |
930 |
/ |
720 |
/ |
/ |
/ |
755 |
670 |
20-42 |
/ |
/ |
/ |
410 |
|
600 |
508 |
/ |
/ |
1090 |
/ |
910 |
/ |
/ |
/ |
890 |
795 |
20-48 |
/ |
/ |
/ |
561 |
|
700 |
610 |
300 |
240 |
1260 |
520 |
1050 |
760 |
650 |
4-30 |
995 |
900 |
24-48 |
/ |
/ |
/ |
740 |
|
800 |
660 |
360 |
220 |
1440 |
600 |
1170 |
820 |
720 |
4-30 |
1140 |
1030 |
24-56 |
/ |
/ |
/ |
980 |
|
900 |
711 |
420 |
300 |
1535 |
650 |
1315 |
950 |
820 |
4-30 |
1250 |
1140 |
28-56 |
/ |
/ |
/ |
1210 |
|
1000 |
811 |
460 |
350 |
1750 |
700 |
1460 |
1040 |
900 |
4-36 |
1360 |
1250 |
28-56 |
/ |
/ |
/ |
1730 |
注：其他压力等级请咨询公司技术部，不同连接标准，可按用户要求设计生产。
因产品改进，可能存在实物与宣传资料数据有所差异，本公司保留对以上数据的解释权，具体参数订货时请垂询本公司技术部。
