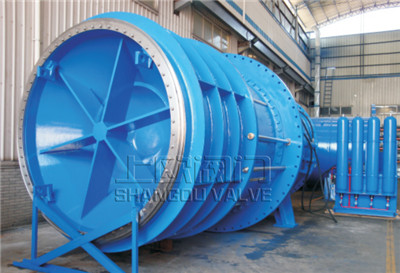

电动锥形阀

产品简述：
电动锥形阀是上欧公司根据进口产品的设计原理，结合国内地形条件和工况要求而开发设计的新型产品，通常作为水轮发电机组旁通阀的自由排放阀，和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构，所以叫锥形阀。锥形阀有优越的消能效果，所以也叫消能阀，锥形阀常用于农田灌溉，所以又名灌溉阀。

更新时间：2021-09-01 09:44:02
浏览次数：1501

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品说明
结构特点
产品用途
主要性能
主要材质
连接尺寸

产品说明

电动锥形阀是上欧公司根据进口产品的设计原理，结合国内地形条件和工况要求而开发设计的新型产品，通常作为水轮发电机组旁通阀的自由排放阀，和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构，所以叫锥形阀。锥形阀有优越的消能效果，所以也叫消能阀，锥形阀常用于农田灌溉，所以又名灌溉阀。

结构特点

电动锥形阀由埋设管、阀体、套筒、电动装置、丝杆、连杆等几个部分组成，其结构为外套筒形式，即阀体固定，它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达到阀门的启闭目的

电动锥形阀具有结构简单，重量轻，消能效果好，操作灵活，维护方便，运行可靠，启闭力小等特点。本阀在泄流时喷出水舌为喇叭状，空中扩散掺气，消能效果好，一般都不需要做消能措施，如果设置为淹没式出流，侧水下的消能也很简单。该锥形阀广泛用于水利，水电，水库等工程上

产品用途

电动锥形阀作为水轮发电机组旁通阀的自由排放阀，或是连续排放流量控制。由于采用了倒置锥形柱塞阀芯而得名，简称锥形阀，又因其具有优异的消能效果，故又称消能阀。锥形阀除了在流道终端设置有锥形阀芯之外，所有运动部件全部设置在阀门的过流通道外部，使得阀体内部流道通常顺滑，流量大而压降损耗少，其在整个工作范围内不会产生气蚀及振动；

主要性能


主

主要材质


序号	名称	材料
1	进口管	钢
2	密封圈	NBR
3	翼板	球墨铸铁/低合金钢/碳钢
4	套筒闸	不锈钢
5	阀座	合金不锈钢
6	喷管	铸铁/不锈钢/低合金钢/碳钢
7	驱动壁	球墨铸铁/不锈钢
8	导流器	不锈钢
9	出口管	钢
10	阀轴	不锈钢
11	驱动机	德国AUMA或客户指定
12	阀体	球墨铸铁/低合金钢/碳钢

连接尺寸


DN	D	D1	N-d	A	B	B1	L	L1	L2	L3	H	H1	R	重量Kg
800	1015	950	24-33	920	1250	830	740	1160	1152	148	1085	150	850	1210
1000	1230	1160	28-36	1260	1500	1250	1460	1930	1400	375	1828	200	1050	2935
1200	1455	1380	32-39	1434	1696	1400	1520	1925	1603	410	1872	200	1250	3200
1400	1675	1590	36-42	1660	1870	1600	1340	2210	1790	437	1894	200	1450	4900
1600	1915	1820	40-48	1866	2100	1700	1530	2130	2150	600	2060	200	1650	6605

注：本电动锥形阀可按用户要求设计制造
