液力自动控制阀

产品简述：
液力自动控制阀主要由阀体,蝶板,调节阀,缓冲液压缸等组成,外部由调节阀连接,当水泵启动时,阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开.

更新时间：2021-11-23 11:25:31
浏览次数：1650

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品介绍和用途
结构以及原理
产品特点
性能保证值
型号编制
外形尺寸
实物展示

产品介绍和用途

液力自动控制阀可用于离心水泵出口，具有截流止回、轻载启泵、消除水锤和流量调节等功能，可有效保护水泵和管网设备安全，阀门开度即可现场观察，有可远程数字显示，同时，还可输出4—20mA直流电流供计算机集中控制使用。

结构以及原理

液力自动控制阀主要由阀体、蝶板、调节阀、缓冲液压缸等组成，外部由调节阀连接。当水泵启动时，阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开。关闭时介质回流推动阀板和活塞上腔回水压力的作用下迅速关闭90%截断大部分水流，再由缓闭液压缸阻尼进行缓闭，减弱回水压力的冲击，消除破坏性水锤。

产品特点

1、具有截流止回、轻载启泵、消除水锤等功能，一阀顶多阀，节省设备总投资。

2、阀门的启闭由输送的介质驱动，与水泵自动联锁，无需人员与外力去操作，十分方便。

3、缓开启泵：启泵后该阀进口压力要达到预定值后，阀门才开启，可减小启泵电流，确保电机和电控系统安全；

4、节能效果显著：启闭件为斜置蝶板式，水流平顺，沿程损失与局部损失很小；

5、采用蝶阀结构，有体积小、重量轻的特点，占地空间小，降低土建成本；取消液控蝶阀的电—液控制系统，降低成本而又增加了可靠性和稳定性，减小耗电达到节能的目的。

性能保证值

序号	项目	参数
1	阀门名称	液力自动阀
2	公称通径(mm)	DN150-DN3000
3	公称压力(MPa)	0.6-6.4
4	适用温度(℃)	0～80
5	适用介质	清水、污水、原水、油品等
6	壳体试验压力	1.5PN
7	密封试验压力	1.1PN
8	最低动作压力	≥0.05MPa
9	设计流速	1.5-3.0 m/s
10	缓开时间	1-50秒可调
11	缓闭时间	3-150秒可调
12	快关时间	1-2秒
13	水锤峰值	≤1.5倍水泵出口额定压力
14	阻力损失	≤0.03MPa

型号编制

Hx 0 BF DZ ――
阀体材料：C－碳钢
公称压力：10倍MPa值
密封代号：H为不锈钢，X为耐磨橡胶
功能代号：1、普通型 2、调节型 3、污水型 4、低压型5、轴流泵专用阀
零磨损
驱动方式：7―液压驱动
新世纪液力自动阀代号
浙江上欧阀门有限公司泵阀代号
型号示例：
BFDZ701Hx－10C 浙江上欧生产的铸钢材质普通型法兰连接软硬复合密封1.0MPa新世纪液力自动阀

外形尺寸

序号	项目	参数
1	阀门名称	液力自动阀
2	公称通径(mm)	DN150-DN3000
3	公称压力(MPa)	0.6-6.4
4	适用温度(℃)	0～80
5	适用介质	清水、污水、原水、油品等
6	壳体试验压力	1.5PN
7	密封试验压力	1.1PN
8	最低动作压力	≥0.05MPa
9	设计流速	1.5-3.0 m/s
10	缓开时间	1-50秒可调
11	缓闭时间	3-150秒可调
12	快关时间	1-2秒
13	水锤峰值	≤1.5倍水泵出口额定压力
14	阻力损失	≤0.03MPa

实物展示

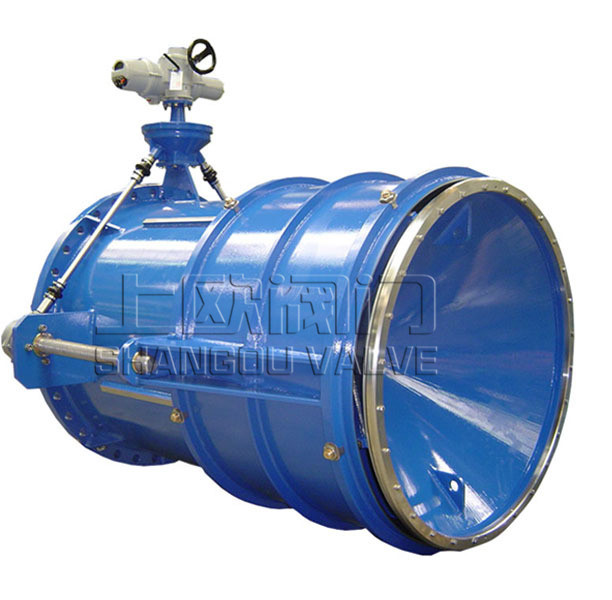

液力自动阀

液力自动控制阀
