固定锥形阀

  • 产品简述:

    电动固定锥形阀可作为水轮发电机组旁通阀的自由排放阀或是连续排放流量控制,也可用于农田灌溉,除了在流道终端设置有锥形阀芯之外,所有运动部件全部设置在阀门的过流通道外部,使得阀体内部流道通常顺滑,流量大而压降损耗少,其在整个工作范围内不会产生气蚀及振动.


    更新时间:2022-12-19 16:38:32
    浏览次数:1642
产品概述

GDZF型固定锥形阀是上欧阀门公司近年依据进口产品和国内地形条件使用工况设计生产的,通常作为水轮发电机组旁通阀的自由排放阀或是连续排放流量控制。由于采用了倒置锥形柱塞阀芯而得名,简称锥形阀,又因其具有优异的消能效果,故又称消能阀。该阀门又常用于农田灌溉,除了在流道终端设置有锥形阀芯之外,所有运动部件全部设置在阀门的过流通道外部,使得阀体内部流道通常顺滑,流量大而压降损耗少,其在整个工作范围内不会产生气蚀及振动。



阀门特性

固定锥形阀常用在大坝,水库,拦河坝或蓄水池等应用环境中,也常在水轮发电机组的帮路中作为排放阀使用,在水库的排水出口处,输水管路的中段或是需要消能排水控制的场合也都多有使用。在流体流量大,流速快,压力大的情况下,有效的排水消能就势在必行,且任何气蚀可能造成的破坏或是震荡对管线的影响都应该被消除。其固定锥和导叶结构设计和传统的固定锥设计相比可以有效的消能泄流消除管线震荡和气蚀破坏的影响,通过阀门的外部不锈钢套筒闸的移动,可实现金属对金属的零泄漏密封,在套筒闸打开后,水流会变成一束束小水流成一个大口径的喇叭形放射出去。如果希望喷射面积得到减小,可安装导流罩来限制流体的喷射范围。



固定锥形阀由执行机构,机械驱动,带60号哈氏合金垫条的焊接钢体,60号哈氏合金阀座。喷管与固定锥通过呈放射状的叶片支撑与连接。喷管与椎体之间保留一段无管壁开放段,套筒闸安装在喷管外部,通过套筒闸的轴向移动改变无管壁开放段的长度,起到调整阀门开度的作用。阀门出口处可根据实际工况设置导流罩,导流罩可约束阀门出口水流的流态,可以进一步避免气蚀的破坏和喷射范围过大的损害。管中型锥形阀一般应加导流罩,使阀门后端管道免受气蚀破坏。排放型安装在管道的末端,起泄压、保压和水位控制等作用。

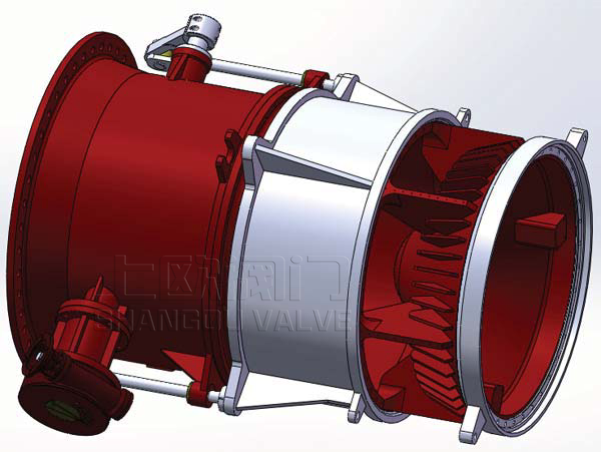

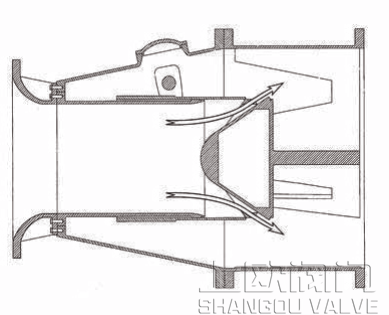

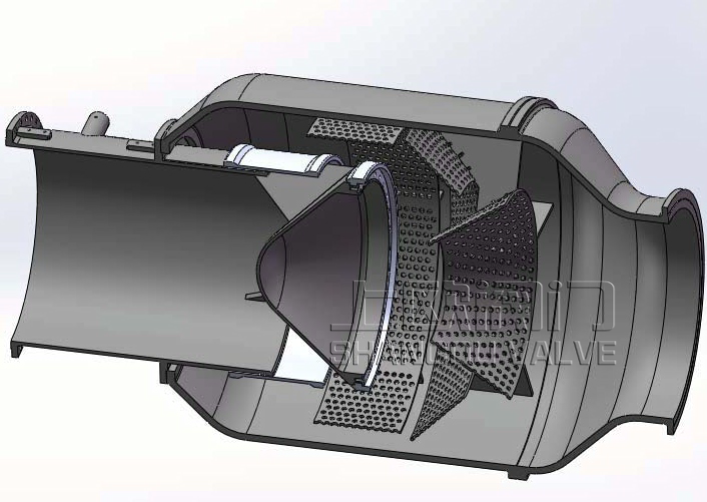

固定锥和导叶 产品形式

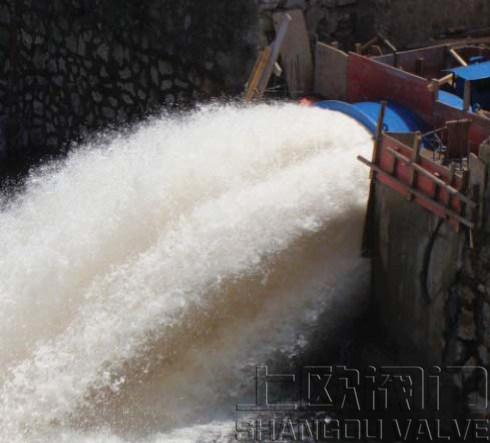

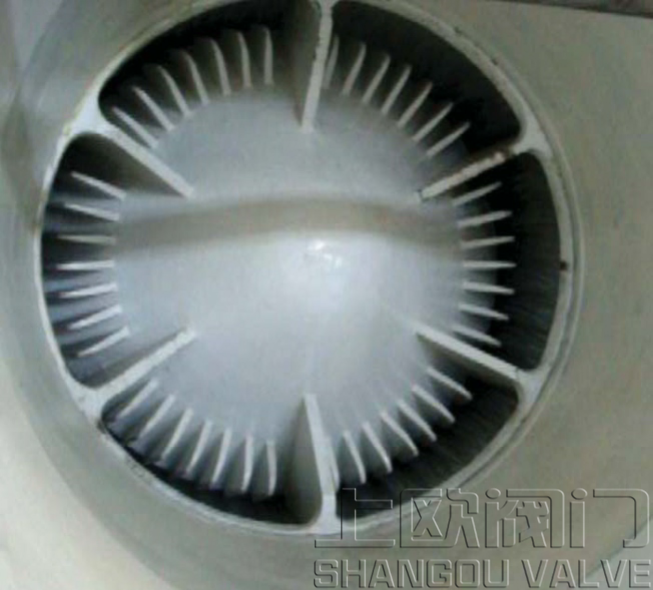

流体通过锥形阀消能后排除





选型概要

如何选择固定锥形阀的尺寸和设计



阀门口径mm

阀门zui大流量m³/s

流量系数,不带导流罩=0.87,带导流罩=0.79

重力加速度9.8m/s2

进口和出口的压差

-pi=3.14

为了选择适合您工况的正确的尺寸和设计,请联系工厂。

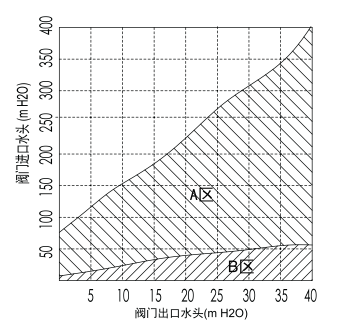

如果进口和出口水头落在A区,建议用导流罩。如果落在B区,可以不用导流罩。

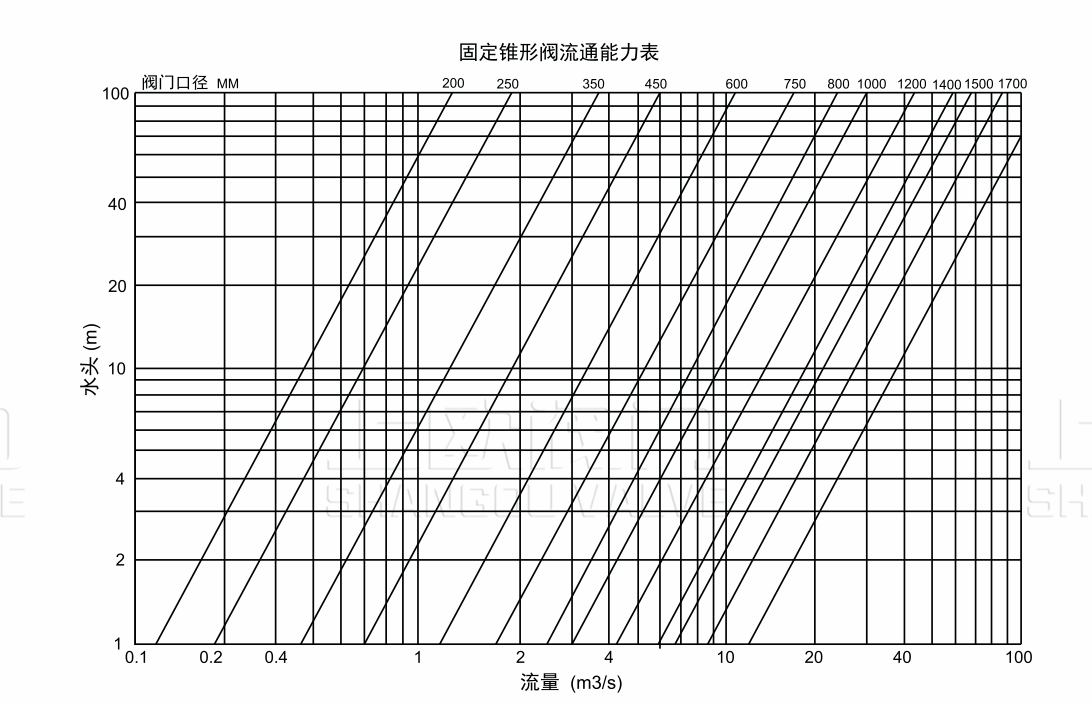

固定锥形阀流通能力表

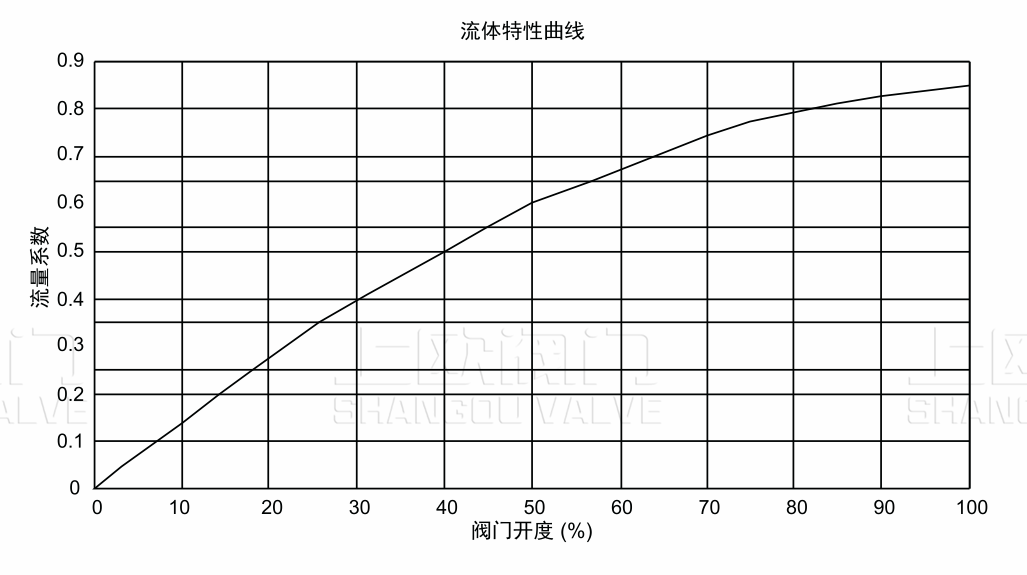

流体特性曲线

多元化选择

多种尺寸压力等级和材料可选

我们生产的固定锥形阀的尺寸范围从DN1004寸)到DN3600144寸),压力等级PN10PN16PN25或更高,并且有多种材料可供客户要求或工况需要选择。

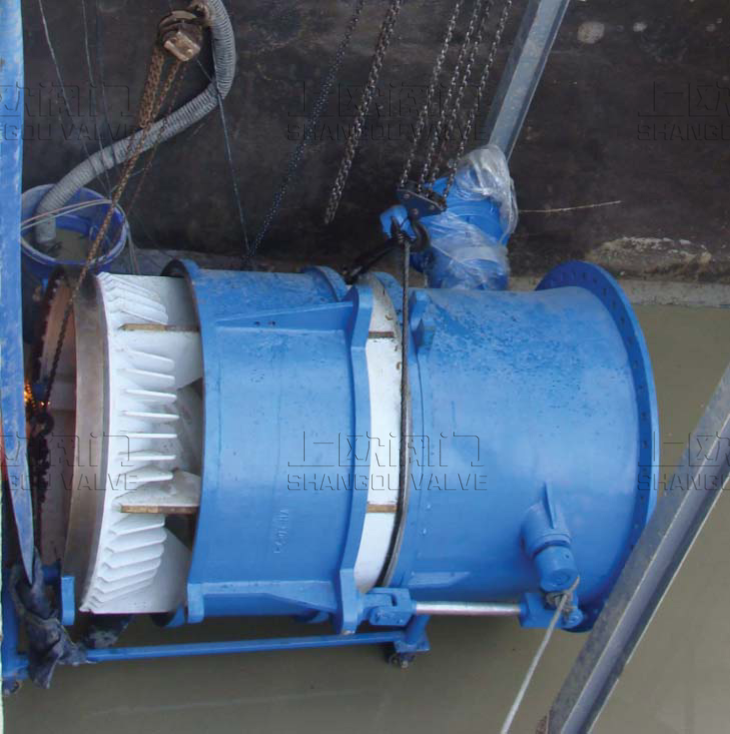

上欧公司DN1600固定锥形阀安装现场



适用工况介绍

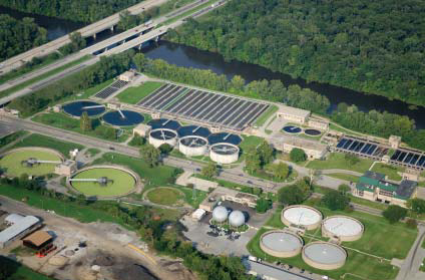

1、水处理行业

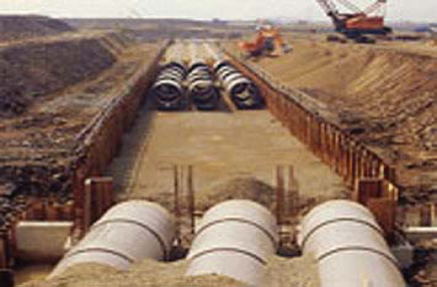

2、城市市政建设

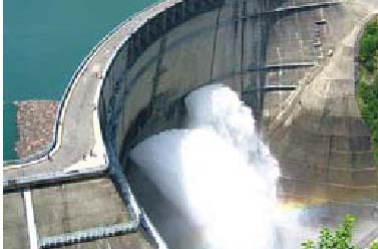

3、大坝系统

4、水库系统

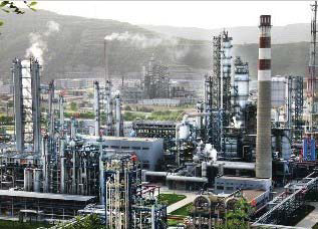

5、石油石化系统

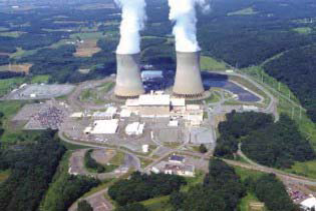

6、电厂系统



产品图纸

阀门材料清单

材料清单

序号

描述

材料

1

前阀体

2

驱动杆

不锈钢+

3

曲柄

球墨铸铁

4

销子

不锈钢

5

轴套

6

喷管

球墨铸铁

7

导轨

8

驱动环

9

套筒闸

不锈钢

10

导轨

11

导轨螺钉

不锈钢

12

阀座

不锈钢/哈氏合金60

13

密封圈

Buna-N

14

压圈

不锈钢

15

导流罩

球墨铸铁

16

曲柄

球墨铸铁

B1

六角螺母

不锈钢

B2

螺钉

不锈钢

B3

螺柱

不锈钢

B4

六角螺母

不锈钢

B5

O型圈

NBR

B6

O型圈

NBR

B7

O型圈

NBR

B8

内六角螺栓

不锈钢

B9

六角螺栓

不锈钢

10

螺钉

不锈钢

B11

六角螺母

Stainless Steel

备注:其它材料选择请于工厂联系

实物展示

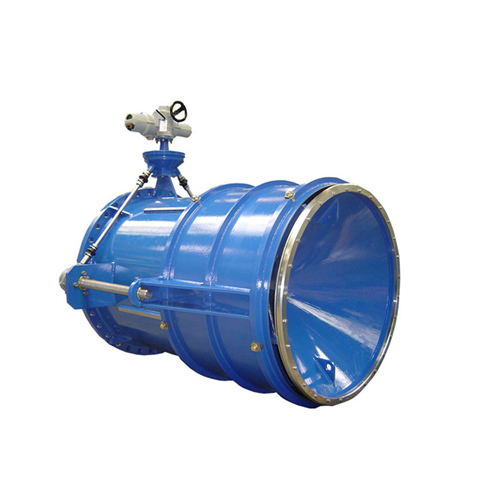

固定锥形阀
