V气动调节球阀PN16～PN110

产品简述：
ZSHVV气动调节球阀PN16～PN110是一种旋转调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门或气动阀门组合使用

更新时间：2021-08-31 15:44:10
浏览次数：1478

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品说明
技术参数
订货须知
注意事项
产品展示

产品说明

ZSHV型V气动调节球阀PN16～PN110是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太莱合金的全金属硬密封阀座两种。分别用于常温（-40～200℃）及高温（-60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用，可特别用于介质含有纤维丝状、颗粒物或粘度极高等工况。因而广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节，以达到自动化控制过程中生产工艺按一定的规范进行。

技术参数

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（kv）	25	50	65	80	135	215	308	525	960	1580	2525	3165
公称压力PN	Mpa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
	Bar		16, 25, 40, 64(63)/20, 50, 110
	Lb		ANSI: Class150、Class300、Class600
流量特性	近似等百分比
阀芯转角（度）	0o±3o至90o±3o（可调）
操作气压力（MPa）	双作用0.4～0.8 单作用0.4～1.0

适用工作温度（℃）	软密封：PTFE（-30～150）、增强PTFE（-40～200）、对位聚苯（-40～300）、硬密封-250～450
允许压差（MPa）	为介质工作压力
允许泄漏量等级	软密封VI级(或无泄漏) 硬密封IV级
动作时间（S）	0.5～7（详见附表）
执行机构输出力矩（Nm）	5.9～8000
执行机构操作压力	0.4—0.7Mpa

订货须知

定货时请用户提供以下资料
1.产品名称、型号；
2.公称通径、公称压力、介质名称、介质工作温度；
3.阀门作用方式：气开或气闭；
4.执行机构类型：双作用还是单作用(弹簧复位),是国产还是要进口,是否要带手轮；
5.阀体、阀内件材料要求；
6.其它配套附件.

注意事项

1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，zui易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。

产品展示

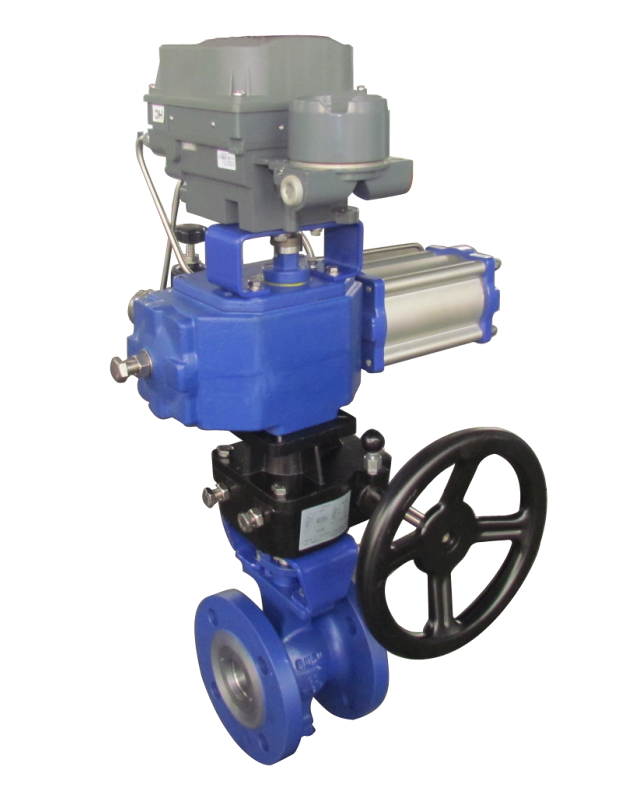

V气动调节球阀PN16～PN110
