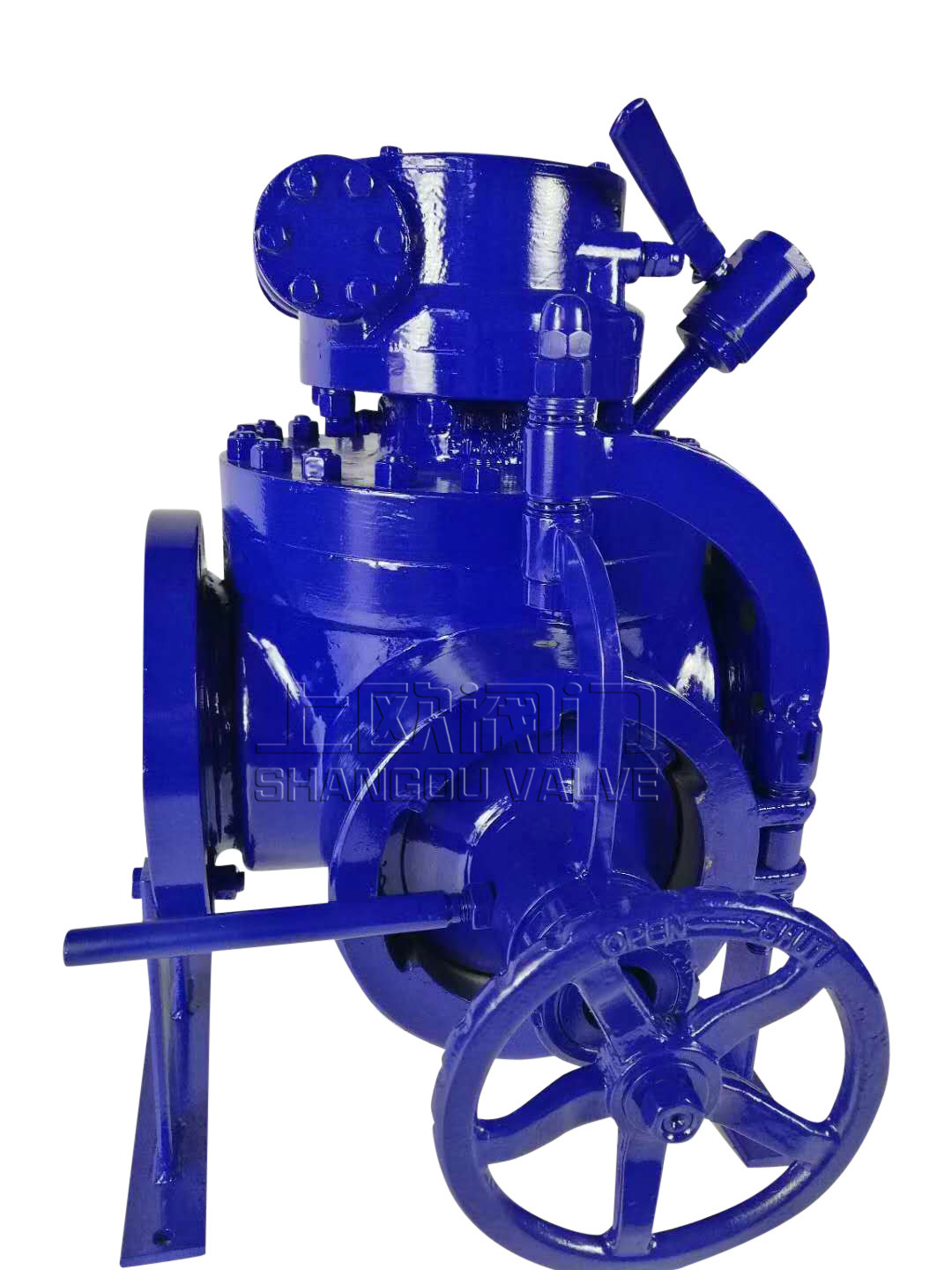

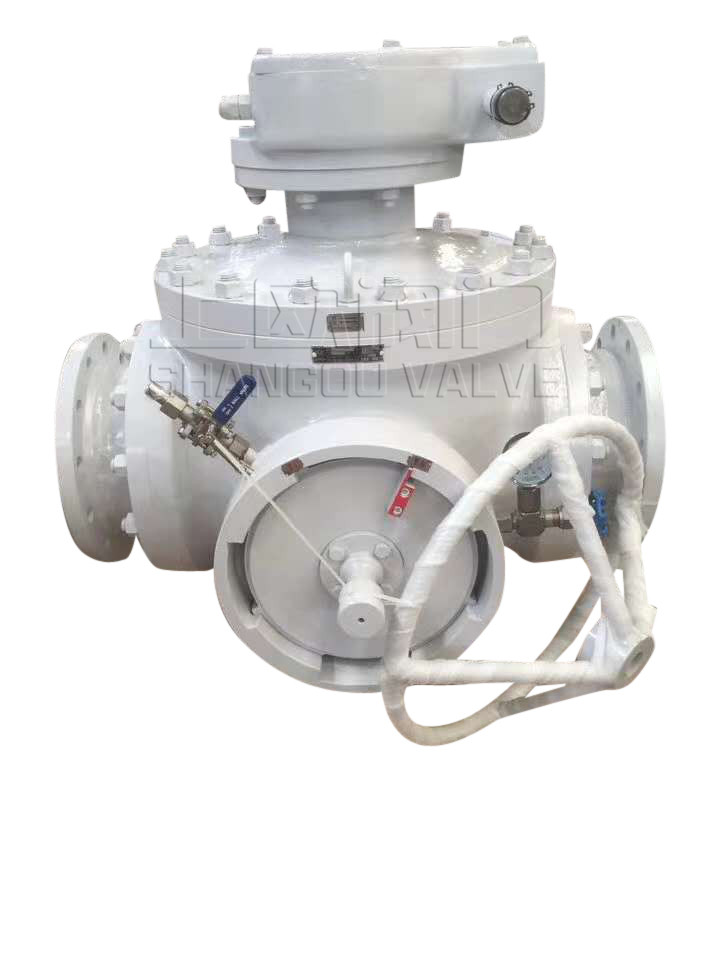

清管阀

产品简述：
KTQ/B PCII347F-16C-DN200-AS K-表示抗硫，非抗硫不加；T-表示天然气专用，非天然气不加；B-表示保温夹套；非保温型不加；PV-表示清管装置；II-表示带旁通型/I表示标准型/III表示隔离型

更新时间：2020-11-16 11:55:24
浏览次数：1509

产品说明书查看图纸产品实物图安装案例

微信

邮箱

型号表示
结构特点
皮碗清管器系列
材质
连接尺寸

型号表示

KTQ/B PCII347F-16C-DN200-AS K-表示抗硫，非抗硫不加；T-表示天然气专用，非天然气不加；B-表示保温夹套；非保温型不加；PV-表示清管装置；II-表示带旁通型/I表示标准型/III表示隔离型；3-表示蜗轮传动；4-表示法兰连接；7-表示固定球三通式；F-表示阀座密封PTFE/N-为尼龙；16-公称压力；C-表示碳钢WCB/P不锈钢CF8，DN200-公通径；AS-表示防静电结构，非防静电不加。

结构特点

清管阀是一种主要用于水、石油、天然气等长输管线中清洗管道的新型阀门，作清管器的发射和接收用。配合相应的清管器可以轻松完成管道清洁、排空隔离和按序输送介质、检测管道系统等工作。能够完全替代传统使用的以清管器收发筒为核心复杂的清管器发射、接收装置。清管阀的结构特征是在固定式球阀结构原理基础上改型和增加功能后创新设计的新型阀门。完全继承了两位截断式球阀的性能特点，通过球芯的90°回转实现阀门的启闭，便于设计成双阻塞与排放（Double block and bleed)使阀门在全开或全关的情况下都可以排放体腔内的介质，这种功能正是清管阀所必须的。

阀体的侧面开设支管，该支管中心与管线中心垂直相交，支管上安装快开盲板和放空阀，使清管器能够方便关入清管阀或从清管阀中取出，球体通孔直径更大，通孔的一端设置能够阻碍清管器通过而又允许介质流通的挡条。

100%的压力试验并保证任何密封部位无可见泄漏；耐火安全设计，当弹性阀座被烧损后，球阀和阀座之间形成金属对金属的密封；阀体与阀盖以及阀杆部位都设置耐高温的石墨垫片，保证高温密封可靠性，耐火试验符合API 6FA和API 607标准要求；抗静电设计，导静电弹簧保证球体、阀杆与阀体间良好导通，安全地导出摩擦产生的静电。

皮碗清管器系列

它的主体是由钢制骨架构成，内装超低频无线电发射机，外套2-4只皮碗。根据管线长度、管道内部条件分别采用聚氨酯皮碗和橡胶皮碗，主要应用于各种线投产前的清扫管线、水压试验前的排气、水压试验后的排水、天然气管线投产后的日常生产维护、混输管线的介质隔离。

材质

阀门针对油汽输送工况主体材料采用碳钢和低温钢,并分为普通和搞硫系列。抗硫阀门材料符合NACE MR01-75规定。碳钢系列适用温度为-29-150℃，低温钢系列适用温度-46-121℃。


零件名称	碳钢		低温钢
零件名称	普通	抗硫	普通	抗硫
阀体、阀盖	A216 WCB	A216 WCB	A352 LCC	A352 LCC
球阀	A216 WCB+WNP	A182 F316 WCB+WNP	A182 LF2+ENP/LCC+ENP	A182 F316/LCC+ENP
阀杆	A182 F6a	A182 F316/F304	A182 F6a	A182 F316/F304
阀座	PTFE/NYLON/PPL	PTFE/NYLON/PPL	PTFE/NYLON/PPL	PTFE/NYLON/PPL
阀座支承	A182 F6a	A182 F316/F304	A182 F6a	A182 F316/F304

连接尺寸


公称通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
L	432	432	545	634	680	710	830	850	1100	1250	1400	1500	1700	1800	1850
H	292	325	372	420	430	450	518	798	850	970	1050	1150	1200	1320	1424
