不锈钢T型三通球阀

  • 产品简述:

    Q45F不锈钢T型三通球阀是四阀座密封三通球阀,造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。


    更新时间:2021-01-09 11:27:31
    浏览次数:1473
产品概述

Q45F不锈钢T型三通球阀是四阀座密封三通球阀,造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。(如下T型流向图)

性能参数
Q45F不锈钢T型三通球阀主要性能参数
公称压力
PN(MPa)
试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、ANSI B16.5
检验试验 JB/T 9092-99 、API598



零件材料
Q45F不锈钢T型三通球阀主要零件材料
零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7

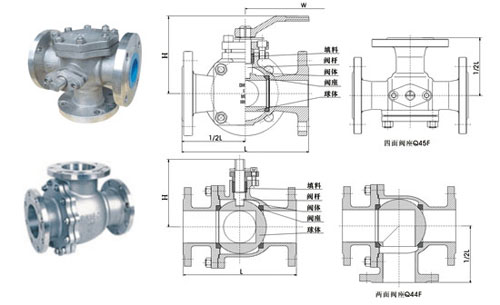

外形尺寸

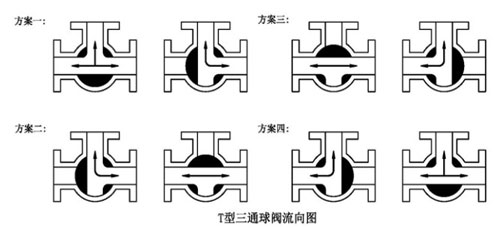

流向示意图

外形尺寸



Q45F不锈钢T型三通球阀主要外形尺寸(mm)型号公称通径
DN(mm)尺寸(mm)LL2DD1D2bfZ-dHWQ45F-16C
Q45F-16P
Q45F-16R15150729565451424-1495130201608010575551424-14110130251809011585651424-1812014032200100135100781624-1814418040220110145110851634-18152220502401201601251001634-23182240652601301801451201634-18193270802801401951601352038-182173501003201602151801552038-182455001253801902452101852238-182826001504402202802402102438-23319100020055026033529526526312-23380130025067031040535532030312-25460170030072037046041037530312-255202100
