浮动式衬胶球阀

产品简述：
Q41J-10浮动式衬胶球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的橡胶，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果zui明显。

更新时间：2021-01-09 11:22:00
浏览次数：1454

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品特点
性能参数
外形连接尺寸

产品概述

Q41J-10浮动式衬胶球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的橡胶，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果zui明显。

产品特点

1、采用橡胶衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间zui小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修

性能参数

Q41J-10浮动式衬胶球阀主要性能参数
型号		Q41J-10	Q41J-16	Q41J-10C	Q41J-16C
工作压力(MPa)		1.0	1.6	1.0	1.6
适用温度(℃)		-10～150		-20～150
适用介质		腐蚀性介质
材料	阀体	铸铸铁、球墨铸铁完全包覆橡胶		碳钢、不锈钢完全包覆橡胶
	球体	铸铸铁、球墨铸铁完全包覆橡胶
	密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FPM		天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FPM
	填料	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FPM

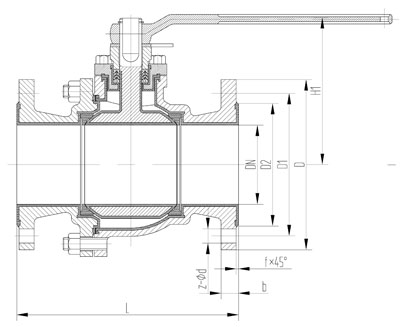

外形连接尺寸

Q41J-16浮动式衬胶球阀主要外形连接尺寸(mm)
公称通径	PN1.6(MPa)							参考值		重量 kg
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	重量 kg
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210
